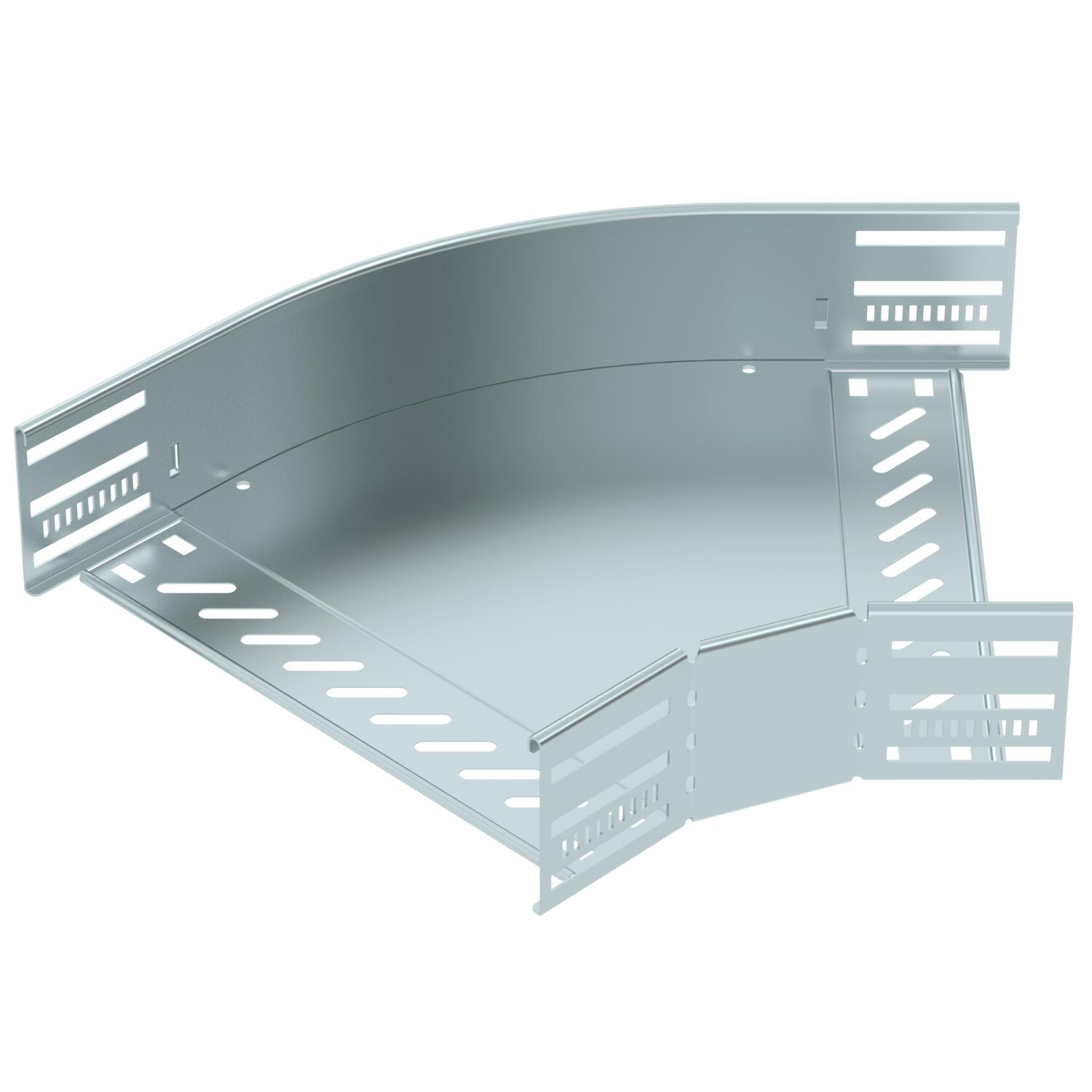

Ъгъл 45° 85 FS 300 | Стомана | Лентово поцинкованe | цвят цинк

Ъгъл 45° 85 FS

Кат. № 6036204 | Електронен артикулен номер (EAN) 4012197345433

Кат. № / Тип

Ширина

Материал	Стомана

Повърхност	Лентово поцинкованe

Цвят	цвят цинк

Описание на продукта

Описание на продукта

45° bend for the creation of a horizontal branch, fitting for lock and screw-on cable trays of side height 85 mm. Screwless mounting with double clamps or screw connection with FRS truss-head screws and M6 combination nuts. Can be used in indoor areas. Fastening material must be ordered separately.

Технически данни

Технически данни

Вид на съединителя система за носене на кабели	завинтен/затегнат
Височина	85 mm
Дебелина на борда	1,25 mm
Дебелина на ламарината	0,8 mm
Дебелина на материал дънна ламарина	0,8 mm
Дизайн	Ъгъл фиксиран
Едрогабаритно изпълнение	не
Изпълнение съединител	интегрирани съединители
Материал	Стомана
Монтажни отвори в основата	да
Неръждаема стомана, байцвана	не
Отвор по образец на NATO	не
Повърхност	Лентово поцинкованe

Препоръчителен брой винтове	18 St.
Промяна на посоката	хоризонтално
Разклонение (ъгъл)	45°
Размер B	300 mm
Размери	85x300
с капак	не
Странична перфорация	да
Съхраняване на функционалността	не
Температурен диапазон при приложение макс.	120 °C
Температурен диапазон при приложение мин.	-20 °C
Цвят	цвят цинк
Ширина	300 mm

Всички типове

Всички типове

Тип	Ширина	Материал	Повърхност	Цвят	Кат. №	Количество	мин. VKE
RB 45 810 FS	100 mm	Стомана	Лентово поцинкованe	цвят цинк	6036200	Брой	1 Брой
RB 45 820 FS	200 mm	Стомана	Лентово поцинкованe	цвят цинк	6036202	Брой	1 Брой
RB 45 830 FS	300 mm	Стомана	Лентово поцинкованe	цвят цинк	6036204	Брой	1 Брой
RB 45 840 FS	400 mm	Стомана	Лентово поцинкованe	цвят цинк	6036206	Брой	1 Брой
RB 45 850 FS	500 mm	Стомана	Лентово поцинкованe	цвят цинк	6036208	Брой	1 Брой
RB 45 860 FS	600 mm	Стомана	Лентово поцинкованe	цвят цинк	6036210	Брой	1 Брой
