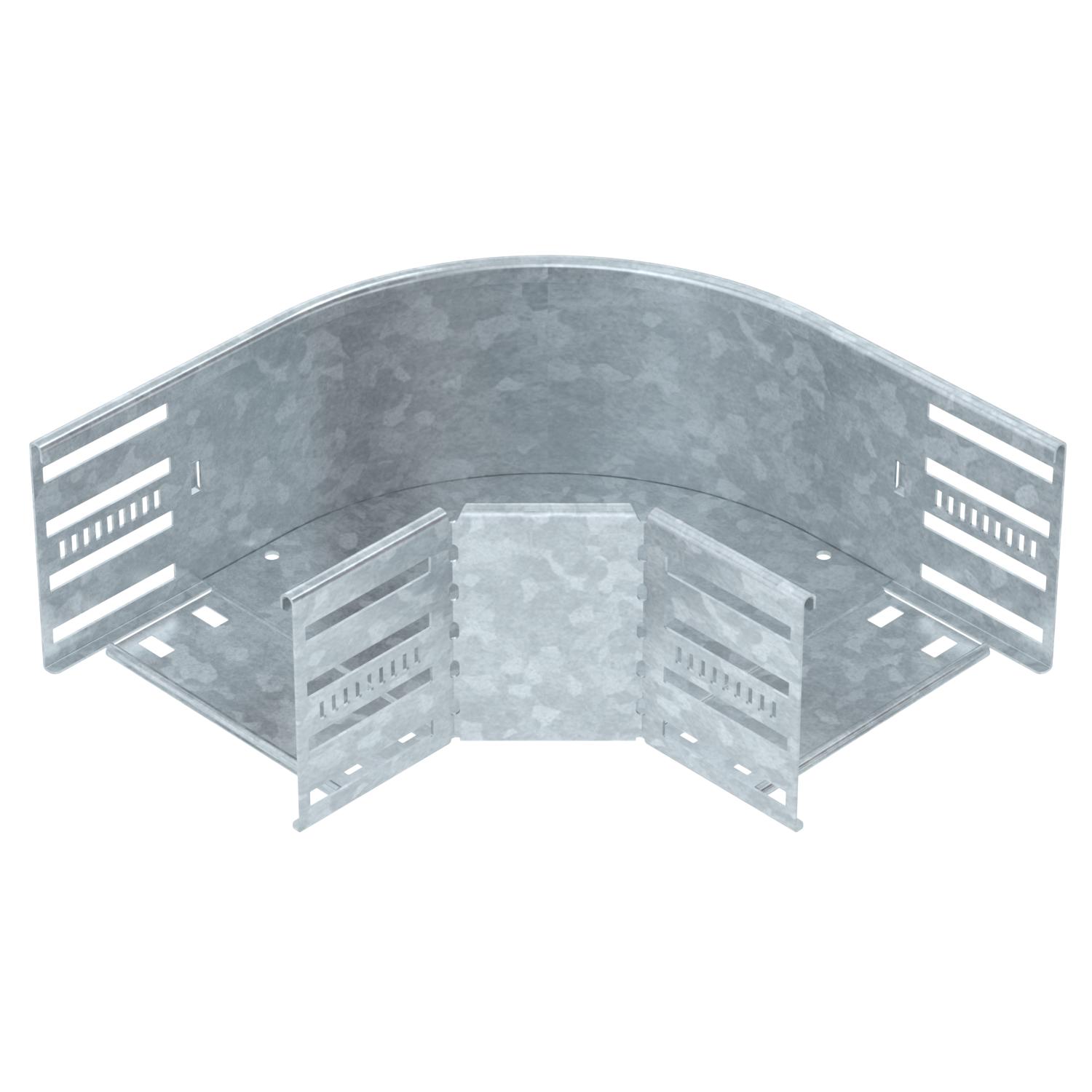

Ъгъл 90° 110 FТ 150 | Стомана | Горещо поцинкованe чрез потапяне | цвят цинк

Ъгъл 90° 110 FТ

Кат. № 6036832 | Електронен артикулен номер (EAN) 4012197344825

Кат. № / Тип

Ширина

Материал	Стомана

Повърхност	Горещо поцинкованe чрез потапяне

Цвят	цвят цинк

Описание на продукта

Описание на продукта

90° bend for the creation of a horizontal branch, fitting for lock and screw-on cable trays of side height 110 mm. Screwless mounting with double clamps or screw connection with FRS truss-head screws and M6 combination nuts. Can be used indoors and outdoors. Fastening material must be ordered separately.

Технически данни

Технически данни

Вид на съединителя система за носене на кабели	завинтен/затегнат
Височина	110 mm
Дебелина на борда	1,25 mm
Дебелина на ламарината	0,8 mm
Дебелина на материал дънна ламарина	0,8 mm
Дизайн	Ъгъл фиксиран
Едрогабаритно изпълнение	не
Изпълнение съединител	интегрирани съединители
Материал	Стомана
Монтажни отвори в основата	да
Неръждаема стомана, байцвана	не
Отвор по образец на NATO	не
Повърхност	Горещо поцинкованe чрез потапяне

Препоръчителен брой винтове	18 St.
Промяна на посоката	хоризонтално
Разклонение (ъгъл)	90°
Размер B	150 mm
Размер R	50 mm
Размери	110x150
Странична перфорация	да
Съхраняване на функционалността	не
Температурен диапазон при приложение макс.	120 °C
Температурен диапазон при приложение мин.	-20 °C
Цвят	цвят цинк
Ширина	150 mm

Всички типове

Всички типове

Тип	Ширина	Материал	Повърхност	Цвят	Кат. №	Количество	мин. VKE
RB 90 115 FT	150 mm	Стомана	Горещо поцинкованe чрез потапяне	цвят цинк	6036832	Брой	1 Брой
RB 90 140 FT	400 mm	Стомана	Горещо поцинкованe чрез потапяне	цвят цинк	6036838	Брой	1 Брой

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Капак за ъгъл 90° DD	RBD 90 150 DD	6036952	Брой	1 Брой

Монтажни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Двойна клема за монтаж на фасонни елементи V2A	DOP A2	6035998	Брой	10 Брой
Коларски болт с комбинирана гайка F	FRSB 6x12 F	6406122	Брой	100 Брой
