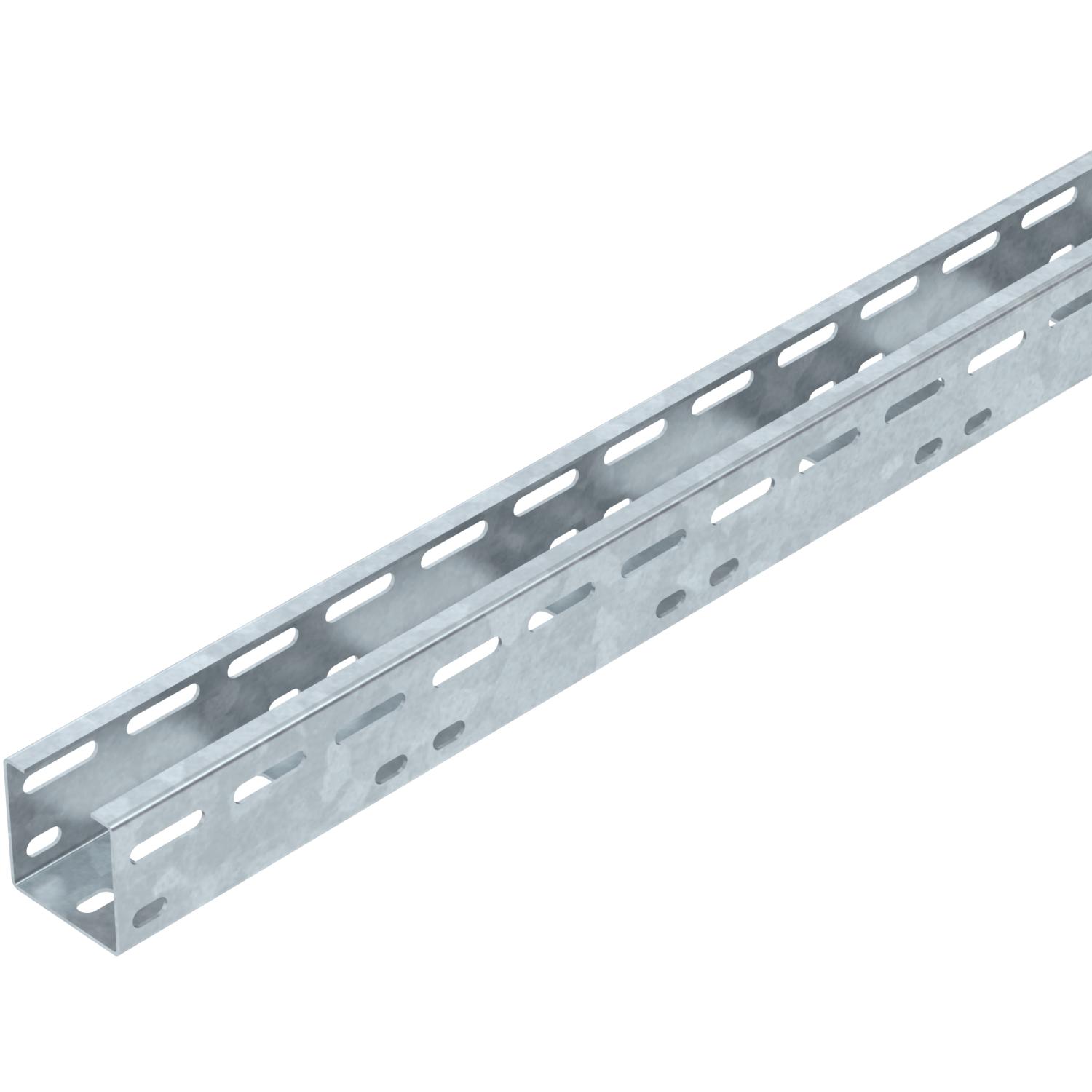

AZ-мини-канал 50 FT, без странични инсталационни отвори
Кат. № 6076149 | Електронен артикулен номер (EAN) 4012196069316
- Описание на продукта
-
Описание на продуктаAZ-малък кабелен канал с височина на страните 50 mm.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
-
- Технически данни
-
Технически данни
CO₂ отпечатък (GWP) от люлка до портата 4,1388 кг CO₂e / 1 Метър Височина 50 mm Дебелина на ламарината 1,5 mm Дължина 3000 mm Едрогабаритно изпълнение не Изпълнение съединител без съединители Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Отстояние 1,0 м 3 kN/m Отстояние 1,5 м 2,5 kN/m Отстояние 2,0 м 1,7 kN/m Отстояние 2,5 м 0,85 kN/m Отстояние 3,0 м 0,5 kN/m Повърхност Горещо поцинкованe чрез потапяне Полезно сечение 25 cm² Полезно сечение 2500 mm² Размери 50x50x3000 Странична перфорация да Съхраняване на функционалността не Цвят цвят цинк Ширина 50 mm Технически данни
Диаграма на натоварване
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Надлъжен и ъглов съединител 50 FT
VF AZK FT 6066550 25 Брой
Предпазен пръстен 915 PE
KSR-915 PE 6066704 25 Брой
Предпазен пръстен 910 PE
KSR-910 PE 6066712 25 Брой
Капак със затварящи ключета, DD
AZDMD 50 DD 6080154 3 m Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Скоба за окачване 50 FT
AHB 50 D4 FT 6066505 50 Брой - Изтегляния
-
