Хоризонтална конзола за стена и носач AW 15 FT
Кат. № 6420656 | Електронен артикулен номер (EAN) 4012196207077
- Описание на продукта
-

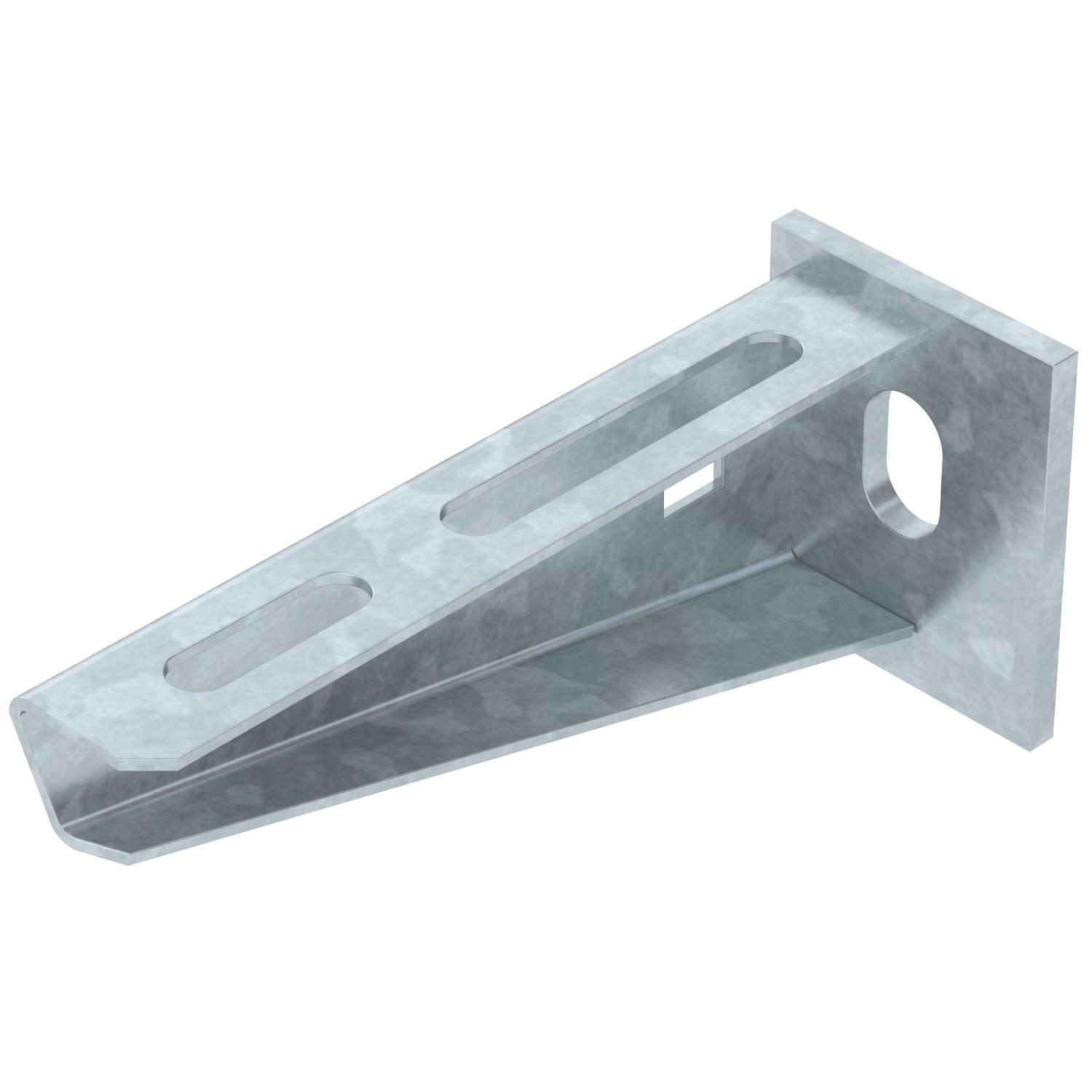

Описание на продуктаЛека хоризонтална конзола за стена и носач със заварена планка.
-
- Технически данни
-
Технически данни

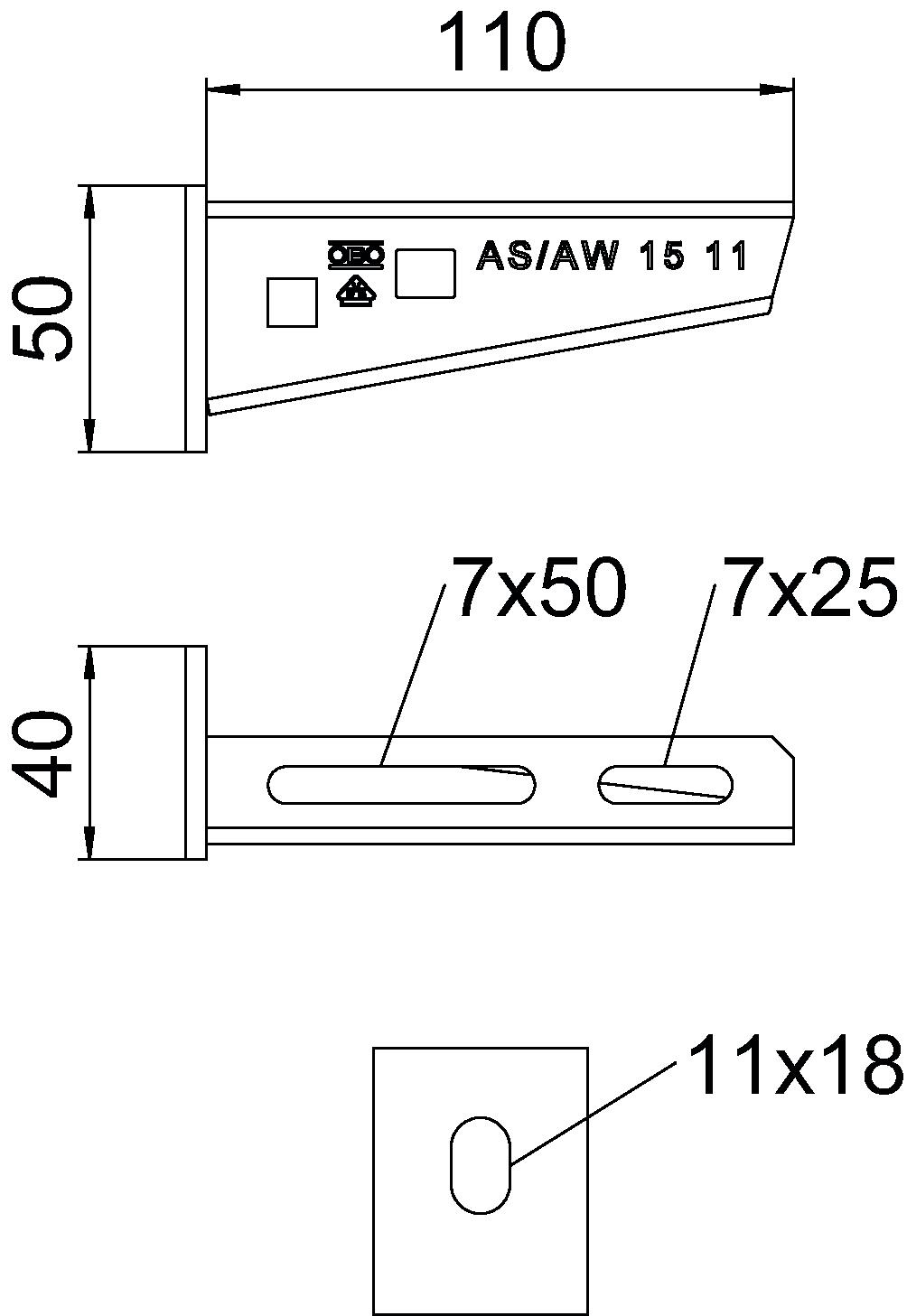

EPD артикул да F в kN 1,5 kN Височина 1,97 in Височина 50 mm Диаметър на отвора 11 mm Дължина 40 mm Изпълнение Хоризонтални конзоли Материал Стомана Неръждаема стомана, байцвана не Повърхност Горещо поцинкованe чрез потапяне Размер H 50 mm Размер A 40 mm Размер B 110 mm Размери B110mm Съхраняване на функционалността да Цвят цвят цинк Ширина 4 in Ширина 110 mm Ъгъл/диапазон макс. 90 mm Ъгъл/диапазон мин. 90 mm Технически данни
Диаграма на натоварване конзола тип AW 15
-
Bending of the bracket tip at permitted bracket load
-
Permitted bracket load in kN without man load
-
Load curve with bracket lengths in mm
-
- Всички типове
-
Всички типове
-
Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Коларски болт с комбинирана гайка F
FRSB 6x12 F 6406122 100 Брой - Изтегляния
-
