Хоризонтална конзола за стена и носач AW 15 FT
Кат. № 6420788 | Електронен артикулен номер (EAN) 4012196207374
- Описание на продукта
-

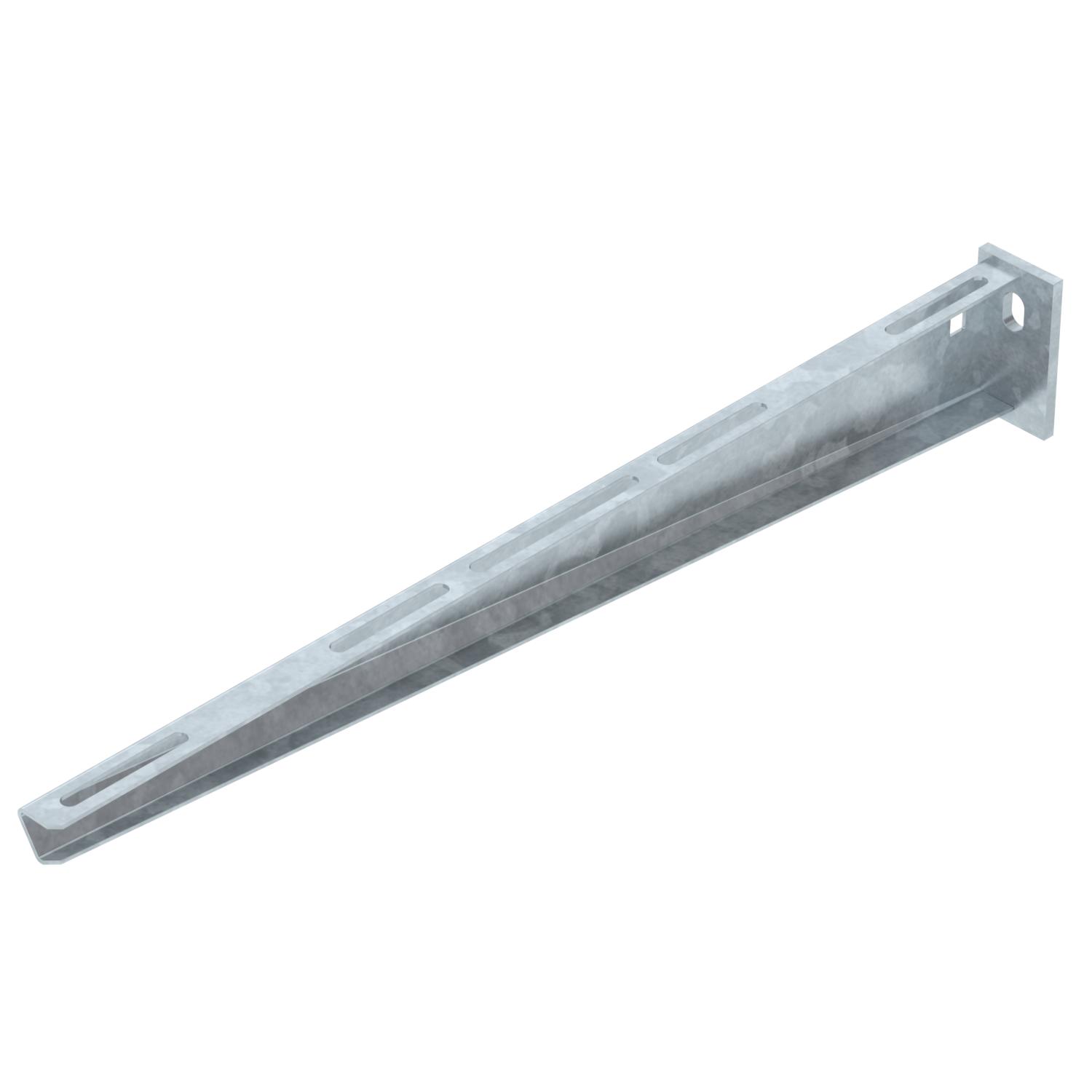

Описание на продуктаЛека хоризонтална конзола за стена и носач със заварена планка.
-
- Технически данни
-
Технически данни

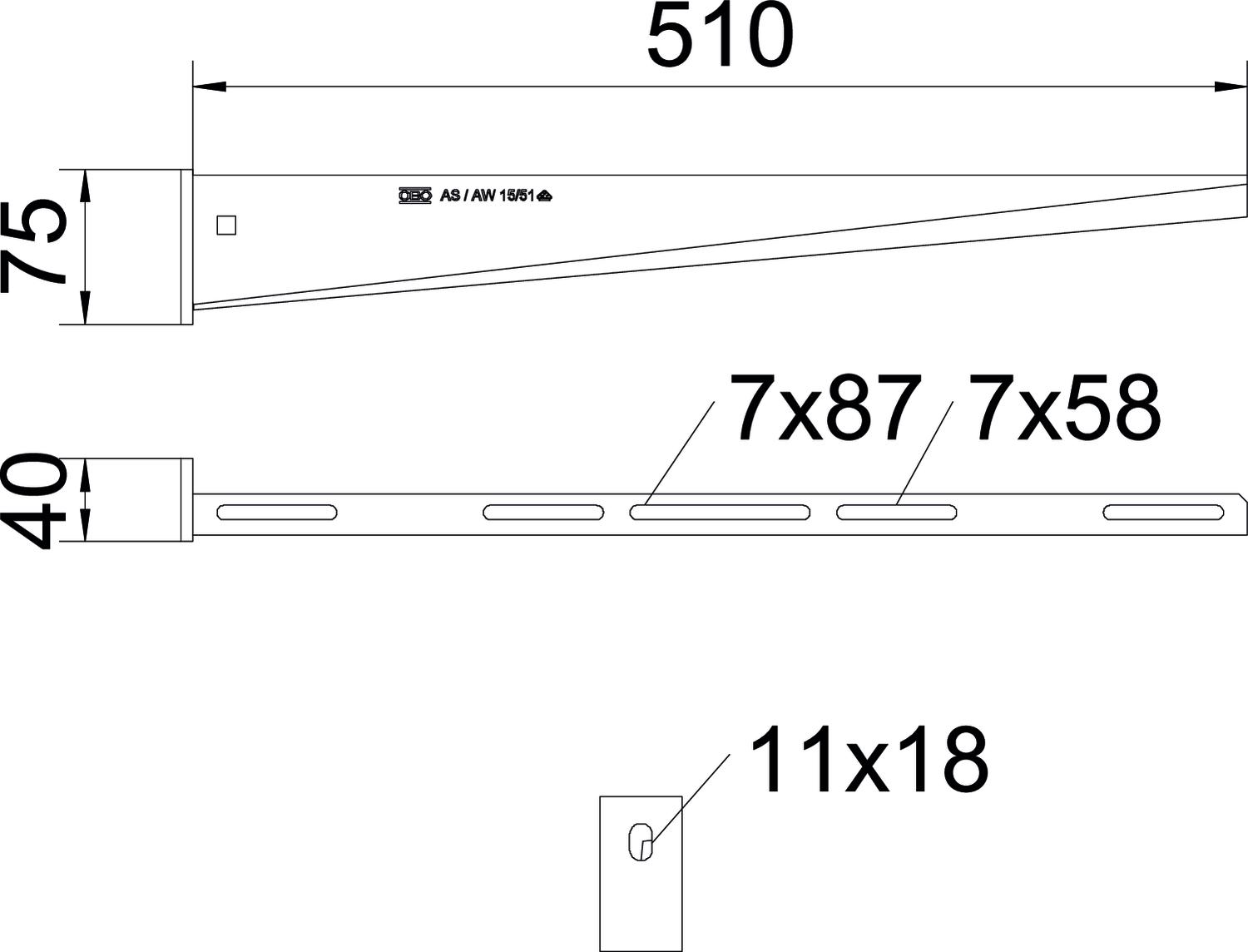

EPD артикул да F в kN 1,5 kN Maß W 510 mm Височина 75 mm Височина 2,95 in Диаметър на отвора 11 mm Дължина 40 mm Изпълнение Хоризонтални конзоли Материал Стомана Неръждаема стомана, байцвана не Повърхност Горещо поцинкованe чрез потапяне Размер H 75 mm Размер A 40 mm Размер B 510 mm Размери B510mm Съхраняване на функционалността не Цвят цвят цинк Ширина 20 in Ширина 510 mm Ъгъл/диапазон макс. 90 mm Ъгъл/диапазон мин. 90 mm Технически данни
Диаграма на натоварване конзола тип AW 15
-
Bending of the bracket tip at permitted bracket load
-
Permitted bracket load in kN without man load
-
Load curve with bracket lengths in mm
-
- Всички типове
-
Всички типове
-
Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Коларски болт с комбинирана гайка F
FRSB 6x12 F 6406122 100 Брой - Изтегляния
-
