Хоризонтална конзола за стена и носач AW 15 V2A
Кат. № 6421008 | Електронен артикулен номер (EAN) 4012196207558
- Описание на продукта
-
Описание на продуктаЛека стенна конзола и конзола за носач със заварена планка.
-
- Технически данни
-
Технически данни

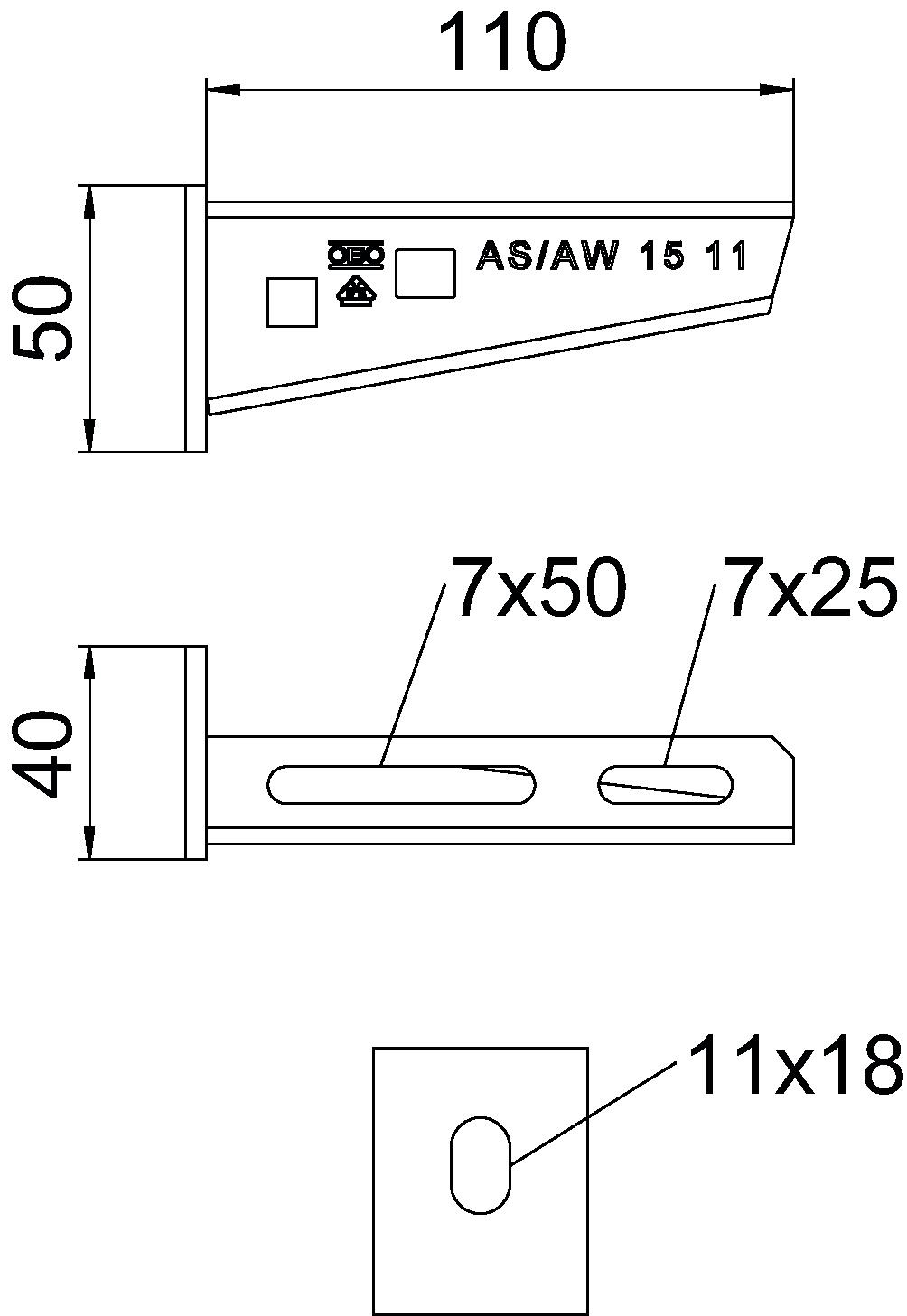

F в kN 1,5 kN Височина 50 mm Диаметър на отвора 11 mm Дължина 40 mm Изпълнение Хоризонтални конзоли Материал Неръждаема стомана, 1.4301 Неръждаема стомана, байцвана да Повърхност без покритие, за допълнителна обработка Размер H 50 mm Размер A 40 mm Размер B 110 mm Размери B110mm Съхраняване на функционалността не Цвят неръждаема стомана Ширина 110 mm Ъгъл/диапазон макс. 90 mm Ъгъл/диапазон мин. 90 mm Технически данни
Диаграма на натоварване конзола тип AW 15
-
Bending of the bracket tip at permitted bracket load
-
Permitted bracket load in kN without man load
-
Load curve with bracket lengths in mm
-
- Всички типове
-
Всички типове
-
Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Коларски болт с комбинирана гайка V2A
FRSB 6x12 A2 6406138 100 Брой - Изтегляния
-
Спецификация AW 15 11 A2 / 6421008 , 0.25MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие AW 15 11 A2 / 6421008 , 0.14MB , pdfДекларация за екологичен продукт (EPD) AW 15 11 A2 / 6421008 , 1.48MB , pdfДекларация за съответствие Великобритания AW 15 11 A2 / 6421008 , 0.09MB , pdfREACH Декларация за съответствие AW 15 11 A2 / 6421008 , 0.12MB , pdfRoHS Декларация за съответствие AW 15 11 A2 / 6421008 , 0.12MB , pdfРъководство за монтаж Инструкция за монтаж на системи U-образни вертикални носачи , 1.76MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
