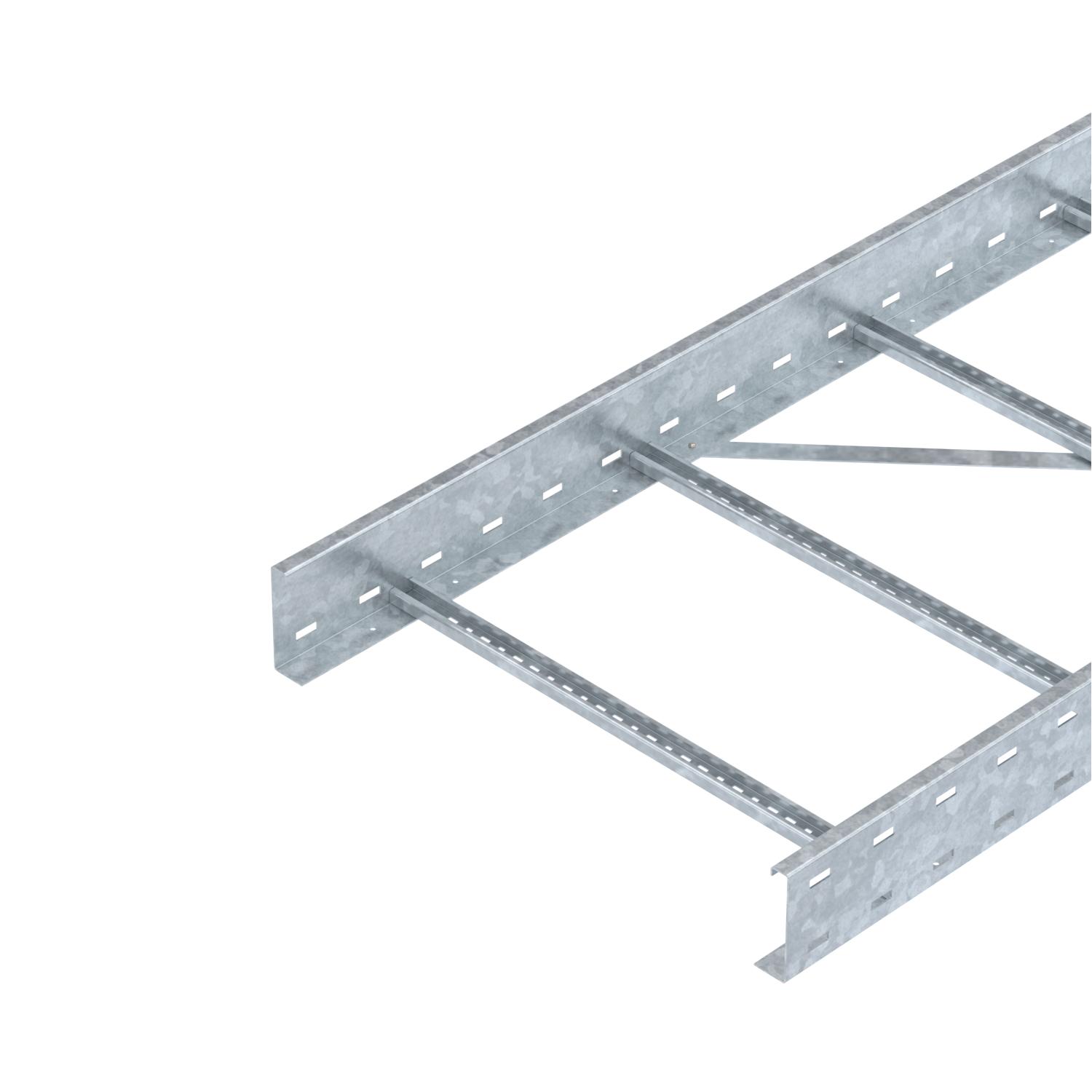

Едрогабаритна кабелна стълба WKLG 110 FT
Кат. № 6311075 | Електронен артикулен номер (EAN) 4012196883578
- Описание на продукта
-
Описание на продуктаЕдрогабаритна стълба за кабели с перфориран борд с височина 110 мм. Закрепване на кабели и проводници със скоба за кабелен сноп тип 2056.
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.
-
- Технически данни
-
Технически данни

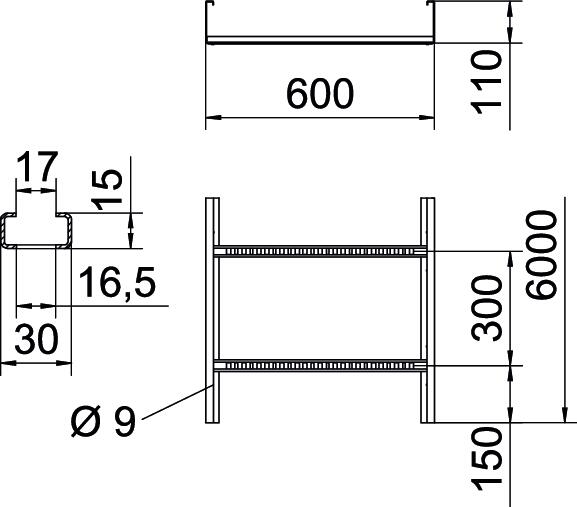

CO₂ отпечатък (GWP) от люлка до портата 15,4613 кг CO₂e / 1 Метър Височина 110 mm Дебелина на борда 2 mm Дължина 6000 mm Едрогабаритно изпълнение да Изпълнение на страничния борд Профил (отворен) Изпълнение на шпросите Неперфориран профил Материал Стомана Неръждаема стомана, байцвана не Отстояние 1,5 kN/m Отстояние 3,0 м 2,9 kN/m Отстояние 3,5 м 2,48 kN/m Отстояние 4,0 м 2,1 kN/m Отстояние 4,5 м 1,78 kN/m Отстояние 6,0 м 1 kN/m Отстояние 7,0 м 0,7 kN/m Повърхност Горещо поцинкованe чрез потапяне Полезно сечение 566 cm² Полезно сечение 56600 mm² Размер 110 x 600 Размер на шлица на шпроса 17,00 Размер B 600 mm Размер L 6000 mm Размери 110x600x6000 Странична перфорация да Съхраняване на функционалността не Цвят цвят цинк Ширина 600 mm Технически данни
Диаграма на натоварване за едрогабаритнa кабелна стълба тип WKLG 110
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Надлъжен съединител FT
WRVL 110 FT 6091180 2 Брой
Ъгъл 90° 110 FТ
WLB 90 116 FT 6312470 1 Брой
Капак с въртящо се ключе DD
WDRL 1116 60 DD 6227616 3 m
Разделителна преграда 85 DD
TSG 85 DD 6062331 3 m - Изтегляния
-
Спецификация WKLG 1160 FT / 6311075 , 0.32MB , pdfЕС Декларация за съответствие WKLG 1160 FT / 6311075 , 0.16MB , pdfДекларация за съответствие Великобритания WKLG 1160 FT / 6311075 , 0.09MB , pdfREACH Декларация за съответствие WKLG 1160 FT / 6311075 , 0.12MB , pdfRoHS Декларация за съответствие WKLG 1160 FT / 6311075 , 0.12MB , pdfДекларация за екологичност Environmental Product Declaration (EPD) , 1.48MB , pdfРъководство за монтаж General information on the mounting , 2.61MB , pdfРъководство за монтаж Wide span cable ladders , 11.33MB , pdf
