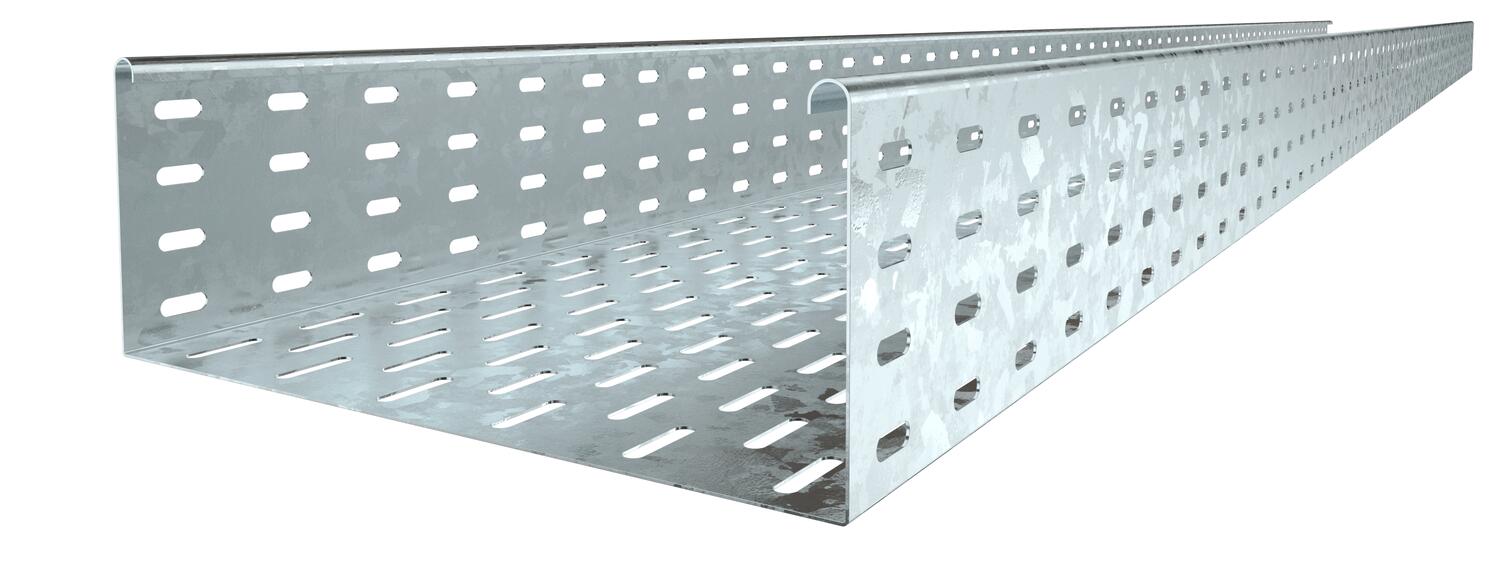

Кабелна скара MKS 110 FT

Кат. № / Тип

Дължина	3000 mm

Ширина

Дебелина на ламарината	1 mm

Съхраняване на функционалността	не

Материал	Стомана

Повърхност	Горещо поцинкованe чрез потапяне

Описание на продукта

Описание на продукта

МKS 110 = Система среднотежки кабелни скари с височина на борда 110 mm.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.

Технически данни

Вид на съединителя система за носене на кабели	завинтено
Височина	4 in
Височина	110 mm
Дебелина на ламарината	1 mm
Дебелина на ламарината	0,04 in
Дължина	10 ft
Дължина	3000 mm
Едрогабаритно изпълнение	не
Изпълнение съединител	без съединители
Материал	Стомана
Монтажни отвори в основата	да
Неръждаема стомана, байцвана	не
Отвор по образец на NATO	не
Отстояние 1,5 м	1,85 kN/m

Отстояние 2,0 м	1,3 kN/m
Отстояние 2,5 м	0,75 kN/m
Отстояние 3,0 м	0,6 kN/m
Повърхност	Горещо поцинкованe чрез потапяне
Полезно сечение	22000 mm²
Полезно сечение	220 cm²
Размер B	200 mm

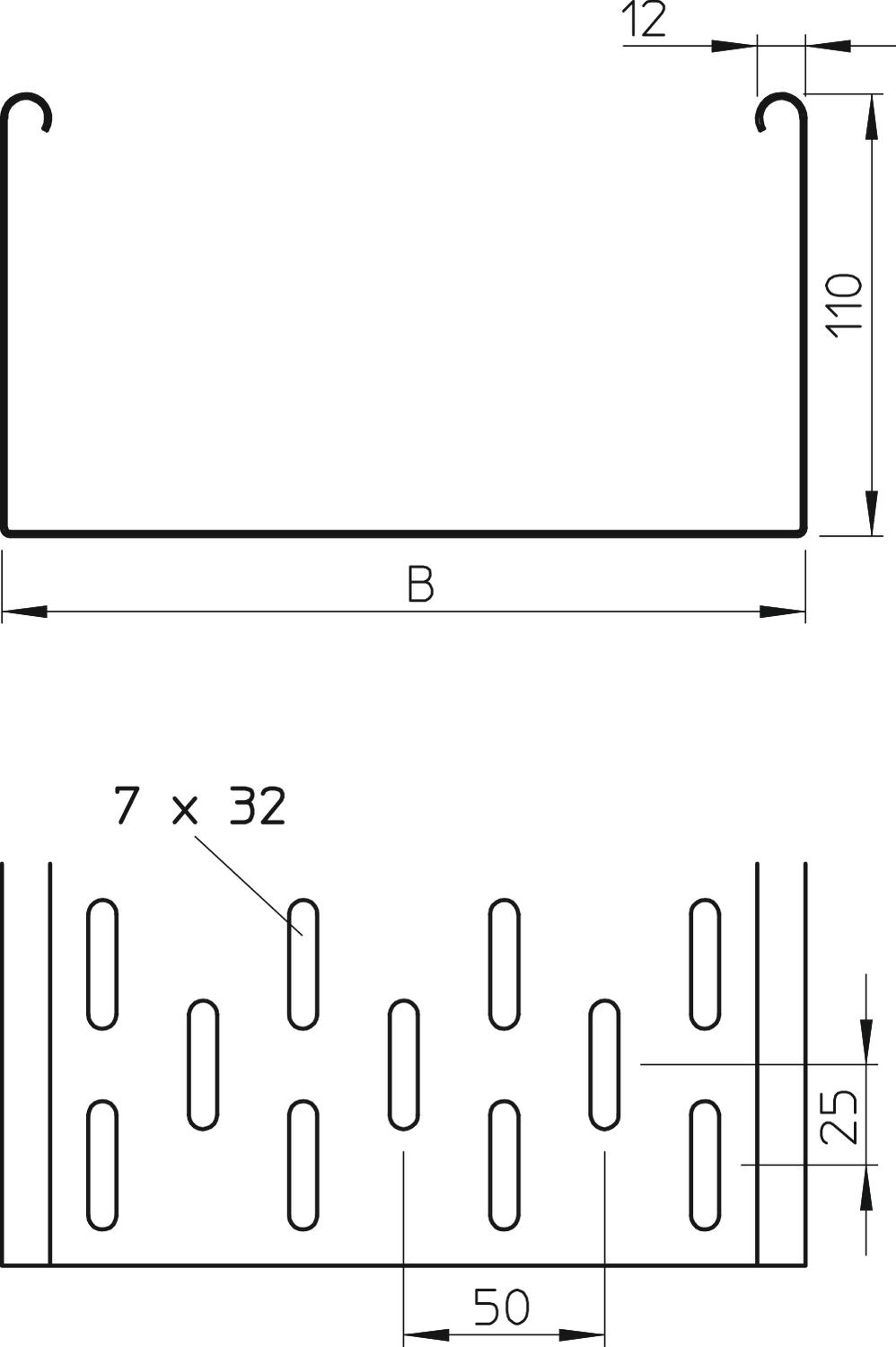

Размери	110x200x3000
с капак	не
Странична перфорация	да
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Ширина	200 mm
Ширина	8 in

Всички типове

Тип	Дължина	Ширина	Дебелина на ламарината	Съхраняване на функционалността	Материал	Повърхност	Кат. №	Количество	мин. VKE
MKS 120 FT	3000 mm	200 mm	1 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6060625	m	3 m
MKS 130 FT	3000 mm	300 mm	1 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6060641	m	3 m
MKS 140 FT	3000 mm	400 mm	1 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6060676	m	3 m

Принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Надлъжен и ъглов съединител 110 FT	RLVL 110 FT	6067913	Брой	10 Брой
Дънна планка за челни снадки DD	SSLB 200 DD	7070314	Брой	20 Брой
Капак с въртящо се ключе FT	DRL 200 FT	6051367	m	3 m
Капак с въртящо се ключе DD	DRL 200 DD	6052709	m	3 m
Разделителна преграда 110 DD	TSG 110 DD	6062335	m	3 m
Ъгъл 45° 110 FT	RB 45 120 FT	7068212	Брой	1 Брой
Ъгъл 90° 110 FT	RB 90 120 FT	7127227	Брой	1 Брой
