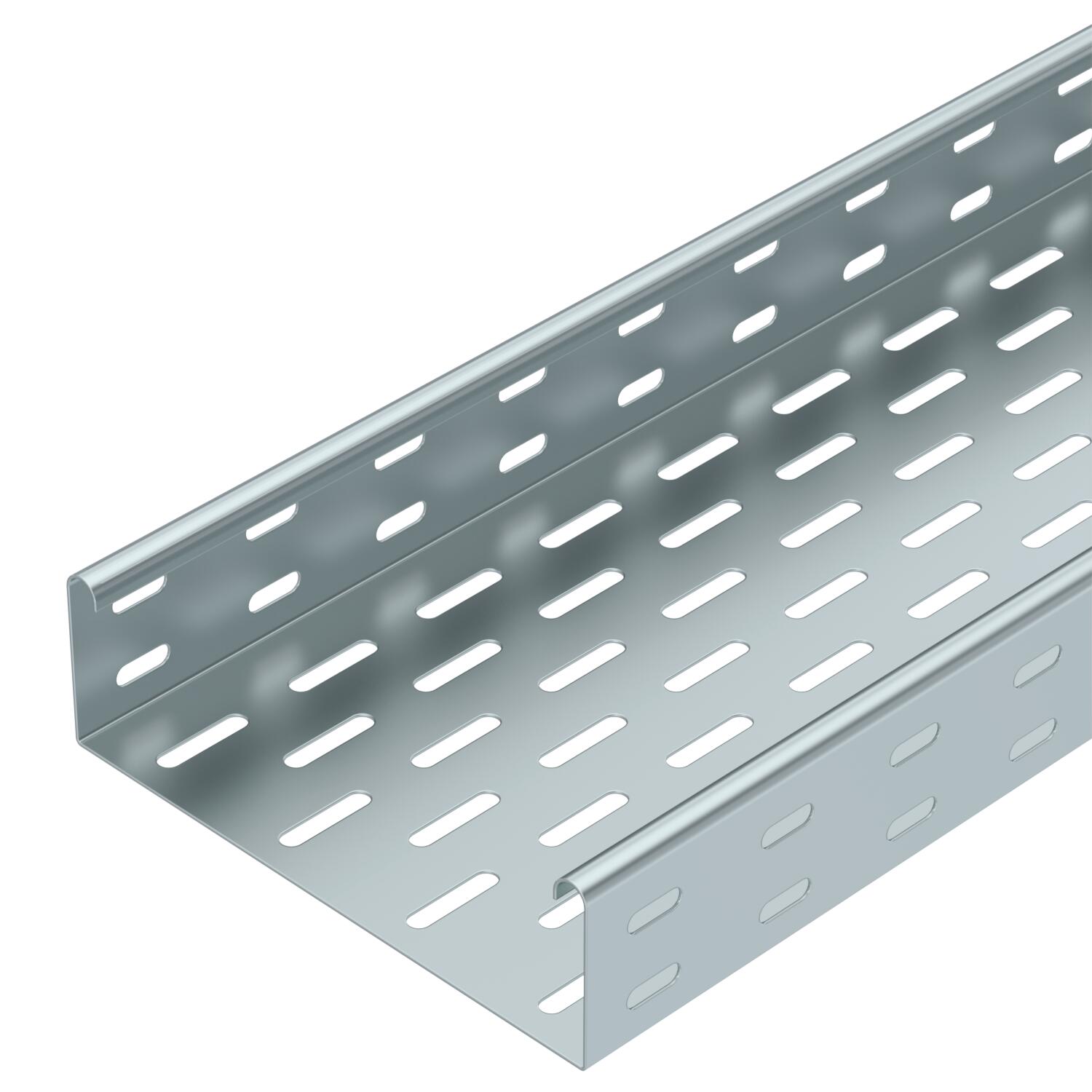

Кабелна скара MKS 60 FS

Кат. № / Тип

Дължина	3000 mm

Ширина

Дебелина на ламарината	1 mm

Съхраняване на функционалността	не

Материал	Стомана

Повърхност	Лентово поцинкованe

Описание на продукта

Описание на продукта

МKS 60 = Система среднотежки кабелни скари с височина на борда 60 mm.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.

Технически данни

Maß W	200 mm
Вид на съединителя система за носене на кабели	завинтено
Височина	2 in
Височина	60 mm
Дебелина на ламарината	0,04 in
Дебелина на ламарината	1 mm
Доставяни принадлежности	Комплект надлъжни съединители RV 60
Дължина	3000 mm
Дължина	10 ft
Едрогабаритно изпълнение	не
Изпълнение съединител	С включен съединител
Материал	Стомана
Монтажни отвори в основата	да
Неръждаема стомана, байцвана	не
Отвор по образец на NATO	не
Отстояние 1,5 м	1,5 kN/m

Отстояние 1,75 м	1,25 kN/m
Отстояние 2,0 м	1 kN/m
Отстояние 2,5 м	0,5 kN/m
Повърхност	Лентово поцинкованe
Полезно сечение	11800 mm²
Полезно сечение	118 cm²
Размер	60 x 200
Размер B	200 mm
Размери	60x200x3000
с капак	не
Странична перфорация	да
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Ширина	200 mm
Ширина	8 in

Всички типове

Тип	Дължина	Ширина	Дебелина на ламарината	Съхраняване на функционалността	Материал	Повърхност	Кат. №	Количество	мин. VKE
MKS 610 FS	3000 mm	100 mm	1 mm	не	Стомана	Лентово поцинкованe	6055109	m	3 m
MKS 615 FS	3000 mm	150 mm	1 mm	не	Стомана	Лентово поцинкованe	6055141	m	3 m
MKS 620 FS	3000 mm	200 mm	1 mm	не	Стомана	Лентово поцинкованe	6055206	m	3 m
MKS 630 FS	3000 mm	300 mm	1 mm	не	Стомана	Лентово поцинкованe	6055303	m	3 m
MKS 640 FS	3000 mm	400 mm	1 mm	не	Стомана	Лентово поцинкованe	6055400	m	3 m
MKS 650 FS	3000 mm	500 mm	1 mm	не	Стомана	Лентово поцинкованe	6055508	m	3 m
MKS 660 FS	3000 mm	600 mm	1 mm	не	Стомана	Лентово поцинкованe	6055524	m	3 m

Принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Надлъжен съединител FS	RLVK 60 FS	6067093	Брой	10 Брой
Дънна планка за челни снадки FS	SSLB 200 FS	7070213	Брой	20 Брой
Ъгъл 45° 60 FS	RB 45 620 FS	6036104	Брой	1 Брой
90° bend 60 FS	RB 90 620 FS	6036564	Брой	1 Брой
Bend, angle-adjustable, 60 FS	RB W 620 FS	6037104	Брой	1 Брой
Странично отклонение 60 FS	RAA 620 FS	6042115	Брой	1 Брой
Капак с въртящо се ключе FS	DRL 200 FS	6052207	m	3 m
Разделителна преграда 60 FS	TSG 60 FS	6062068	m	3 m
Ъгъл 90° 60 FS	RB 90 620 FS	6043224	Брой	1 Брой
