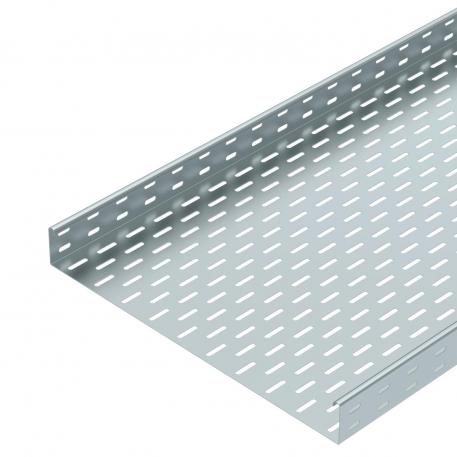

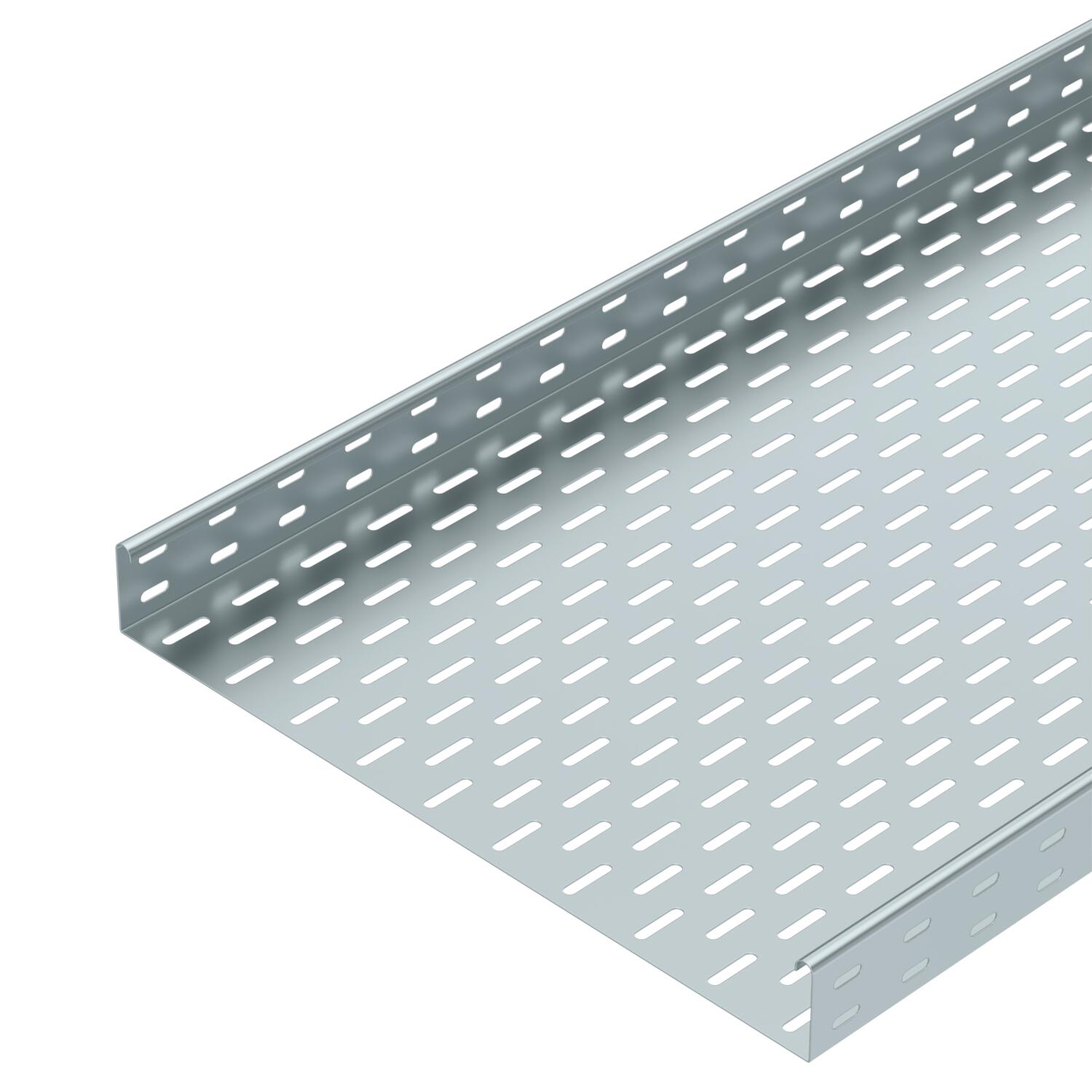

кабелна скара MKS 60 FS

Кат. № / Тип

Дължина	3000 mm

Ширина

Дебелина на ламарината	1 mm

Съхраняване на функционалността	не

Материал	Стомана

Повърхност	Лентово поцинкованe

Описание на продукта

Описание на продукта

МKS 60 = Система среднотежки кабелни скари с височина на борда 60 mm.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.

Технически данни

Maß W	500 mm
Вид на съединителя система за носене на кабели	завинтено
Височина	60 mm
Височина	2 in
Дебелина на ламарината	0,04 in
Дебелина на ламарината	1 mm
Доставяни принадлежности	Комплект надлъжни съединители RV 60
Дължина	3000 mm
Дължина	10 ft
Едрогабаритно изпълнение	не
Изпълнение съединител	С включен съединител
Материал	Стомана
Монтажни отвори в основата	да
Неръждаема стомана, байцвана	не
Отвор по образец на NATO	не
Отстояние 1,5 м	1,5 kN/m

Отстояние 1,75 м	1,25 kN/m
Отстояние 2,0 м	1 kN/m
Отстояние 2,5 м	0,5 kN/m
Повърхност	Лентово поцинкованe
Полезно сечение	298 cm²
Полезно сечение	29800 mm²

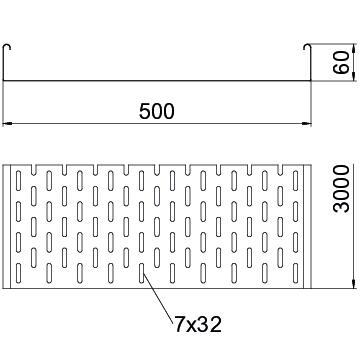

Размер	60 x 500
Размер B	500 mm
Размери	60x500x3000
с капак	не
Странична перфорация	да
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Ширина	500 mm
Ширина	20 in

Всички типове

Тип	Дължина	Ширина	Дебелина на ламарината	Съхраняване на функционалността	Материал	Повърхност	Кат. №	Количество	мин. VKE
MKS 610 FS	3000 mm	100 mm	1 mm	не	Стомана	Лентово поцинкованe	6055109	m	3 m
MKS 615 FS	3000 mm	150 mm	1 mm	не	Стомана	Лентово поцинкованe	6055141	m	3 m
MKS 620 FS	3000 mm	200 mm	1 mm	не	Стомана	Лентово поцинкованe	6055206	m	3 m
MKS 630 FS	3000 mm	300 mm	1 mm	не	Стомана	Лентово поцинкованe	6055303	m	3 m
MKS 640 FS	3000 mm	400 mm	1 mm	не	Стомана	Лентово поцинкованe	6055400	m	3 m
MKS 650 FS	3000 mm	500 mm	1 mm	не	Стомана	Лентово поцинкованe	6055508	m	3 m
MKS 660 FS	3000 mm	600 mm	1 mm	не	Стомана	Лентово поцинкованe	6055524	m	3 m

Принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Надлъжен съединител FS	RLVK 60 FS	6067093	Брой	10 Брой
Дънна планка за челни снадки FS	SSLB 500 FS	7070225	Брой	20 Брой
Ъгъл 45° 60 FS	RB 45 650 FS	6036110	Брой	1 Брой
90° bend 60 FS	RB 90 650 FS	6036570	Брой	1 Брой
Bend, angle-adjustable, 60 FS	RB W 650 FS	6037110	Брой	1 Брой
Странично отклонение 60 FS	RAA 650 FS	6042121	Брой	1 Брой
Капак с въртящо се ключе FS	DRL 500 FS	6052509	m	3 m
Разделителна преграда 60 FS	TSG 60 FS	6062068	m	3 m
Ъгъл 45° 60 FS	RB 45 650 FS	7000405	Брой	1 Брой
