Кабелна скара MKS 60 FT

Кат. № / Тип

Дължина	3000 mm

Ширина

Дебелина на ламарината	1 mm

Съхраняване на функционалността	не

Материал	Стомана

Повърхност	Горещо поцинкованe чрез потапяне

Описание на продукта

Описание на продукта

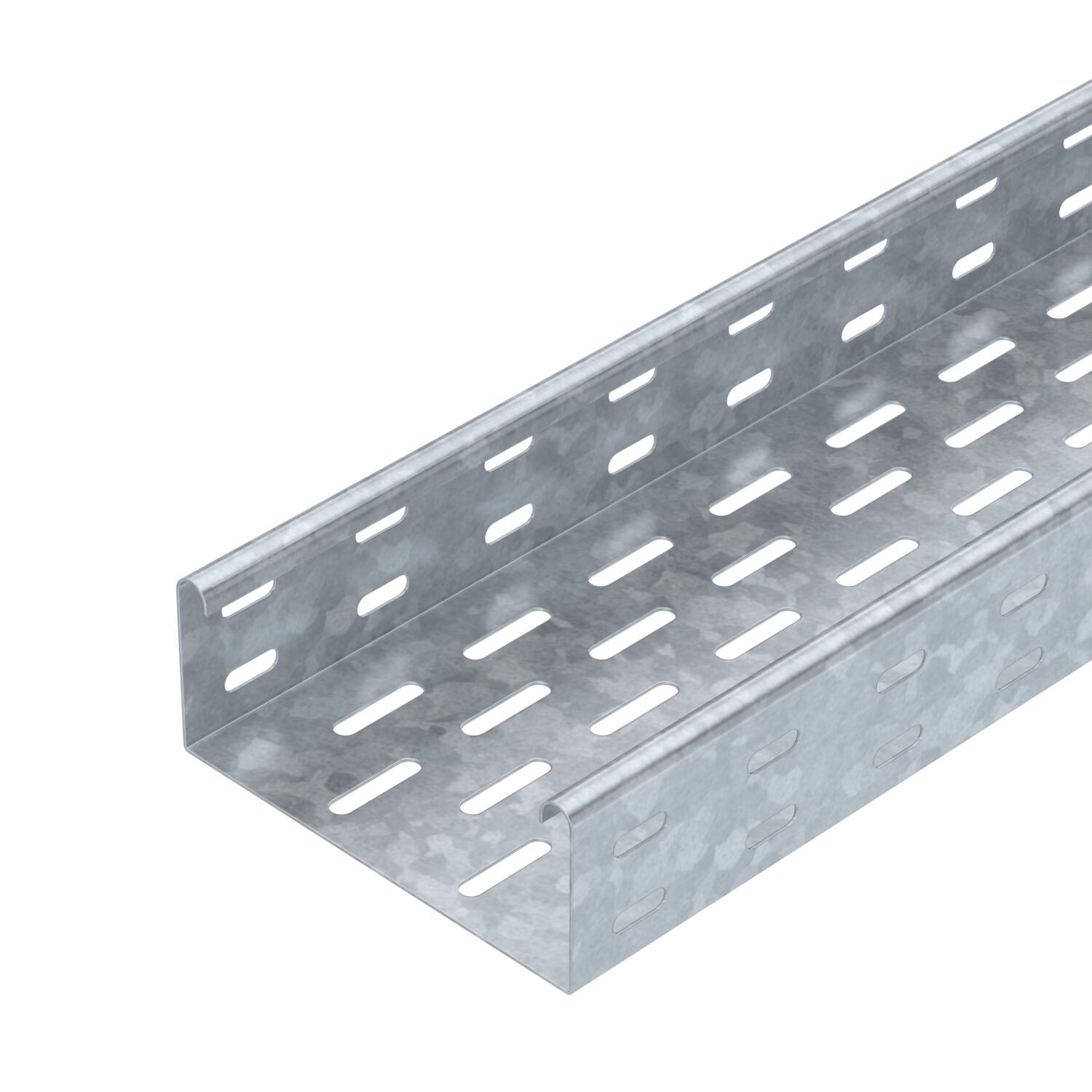

МKS 60 - Система среднотежки кабелни скари с височина на борда 60 мм

Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.

Технически данни

Вид на съединителя система за носене на кабели	завинтено
Височина	2 in
Височина	60 mm
Дебелина на ламарината	1 mm
Дебелина на ламарината	0,04 in
Дължина	10 ft
Дължина	3000 mm
Едрогабаритно изпълнение	не
Изпълнение съединител	без съединители
Материал	Стомана
Монтажни отвори в основата	да
Неръждаема стомана, байцвана	не
Отвор по образец на NATO	не
Отстояние 1,5 м	1,5 kN/m
Отстояние 1,75 м	1,25 kN/m

Отстояние 2,0 м	1 kN/m
Отстояние 2,5 м	0,5 kN/m
Повърхност	Горещо поцинкованe чрез потапяне
Полезно сечение	88 cm²
Полезно сечение	8800 mm²
Размер	60 x 150
Размер B	150 mm
Размери	60x150x3000
с капак	не
Странична перфорация	да
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Ширина	6 in
Ширина	150 mm

Всички типове

Тип	Дължина	Ширина	Дебелина на ламарината	Съхраняване на функционалността	Материал	Повърхност	Кат. №	Количество	мин. VKE
MKS 610 FT	3000 mm	100 mm	1 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6055532	m	3 m
MKS 615 FT	3000 mm	150 mm	1 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6055559	m	3 m
MKS 620 FT	3000 mm	200 mm	1 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6055575	m	3 m
MKS 630 FT	3000 mm	300 mm	1 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6055613	m	3 m
MKS 640 FT	3000 mm	400 mm	1 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6055664	m	3 m
MKS 650 FT	3000 mm	500 mm	1 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6055699	m	3 m
MKS 660 FT	3000 mm	600 mm	1 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6055710	m	3 m

Принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Надлъжен съединител FT	RLVK 60 FT	6067603	Брой	10 Брой
Дънна планка за челни снадки DD	SSLB 150 DD	7070310	Брой	20 Брой
90° bend 60 FT	RB 90 615 FT	6036592	Брой	1 Брой
Bend, angle-adjustable, 60 FT	RB W 615 FT	6037122	Брой	1 Брой
Странично отклонение 60 FT	RAA 615 FT	6042213	Брой	1 Брой
Капак с въртящо се ключе DD	DRL 150 DD	6052706	m	3 m
Разделителна преграда 60 DD	TSG 60 DD	6062327	m	3 m
Ъгъл 45° 60 FT	RB 45 615 FT	7066158	Брой	1 Брой
Ъгъл 90° 60 FT	RB 90 615 FT	7125189	Брой	1 Брой
