Кабелна скара MKS 60 FT

Кат. № / Тип

Дължина	3000 mm

Ширина

Дебелина на ламарината	1 mm

Съхраняване на функционалността	не

Материал	Стомана

Повърхност	Горещо поцинкованe чрез потапяне

Описание на продукта

Описание на продукта

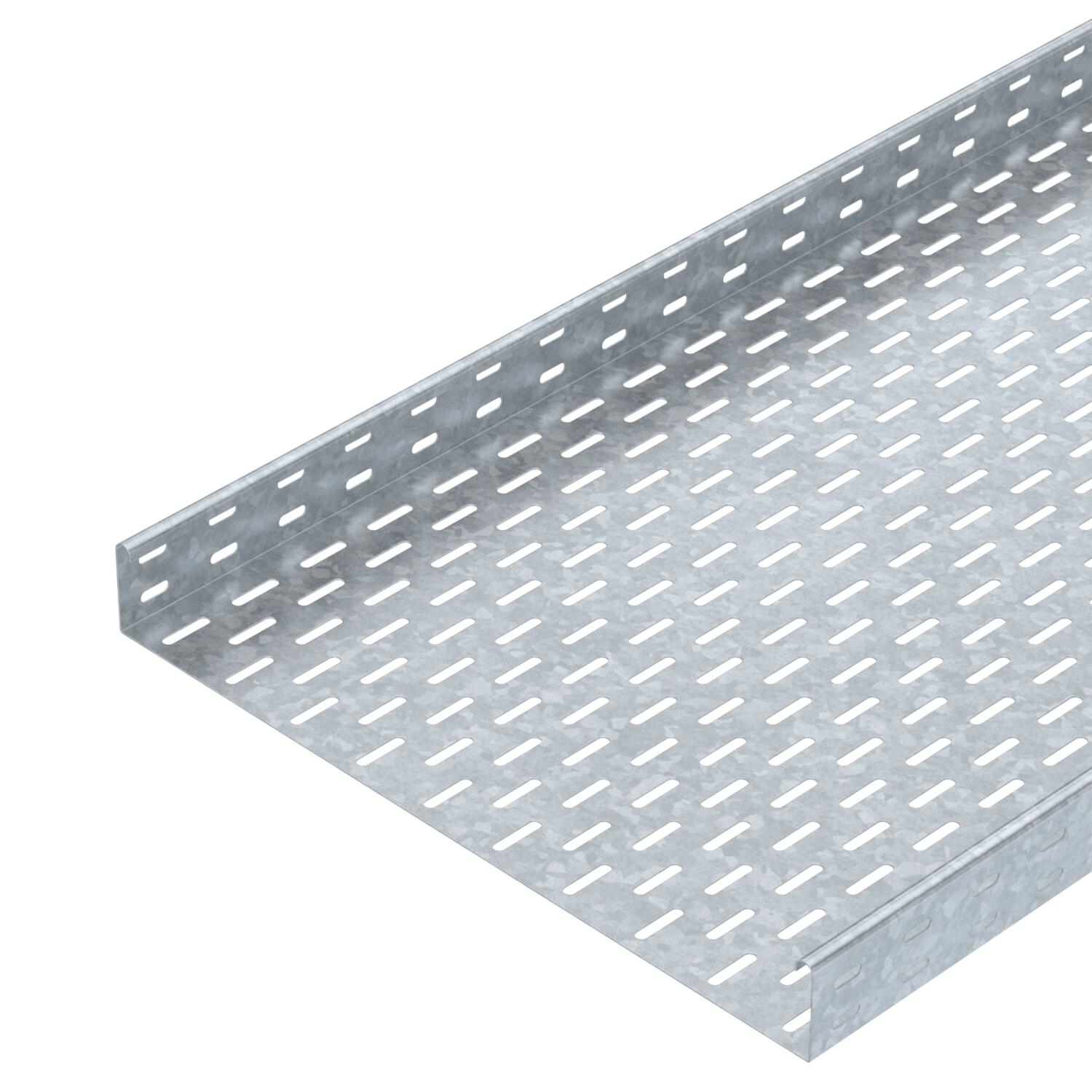

МKS 60 - Система среднотежки кабелни скари с височина на борда 60 мм

Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.

Технически данни

Вид на съединителя система за носене на кабели	завинтено
Височина	2 in
Височина	60 mm
Дебелина на ламарината	0,04 in
Дебелина на ламарината	1 mm
Дължина	10 ft
Дължина	3000 mm
Едрогабаритно изпълнение	не
Изпълнение съединител	без съединители
Материал	Стомана
Монтажни отвори в основата	да
Неръждаема стомана, байцвана	не
Отвор по образец на NATO	не
Отстояние 1,5 м	1,5 kN/m
Отстояние 1,75 м	1,25 kN/m

Отстояние 2,0 м	1 kN/m
Отстояние 2,5 м	0,5 kN/m
Повърхност	Горещо поцинкованe чрез потапяне
Полезно сечение	29800 mm²
Полезно сечение	298 cm²
Размер	60 x 500
Размер B	500 mm
Размери	60x500x3000
с капак	не
Странична перфорация	да
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Ширина	20 in
Ширина	500 mm

Всички типове

Тип	Дължина	Ширина	Дебелина на ламарината	Съхраняване на функционалността	Материал	Повърхност	Кат. №	Количество	мин. VKE
MKS 610 FT	3000 mm	100 mm	1 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6055532	m	3 m
MKS 615 FT	3000 mm	150 mm	1 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6055559	m	3 m
MKS 620 FT	3000 mm	200 mm	1 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6055575	m	3 m
MKS 630 FT	3000 mm	300 mm	1 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6055613	m	3 m
MKS 640 FT	3000 mm	400 mm	1 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6055664	m	3 m
MKS 650 FT	3000 mm	500 mm	1 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6055699	m	3 m
MKS 660 FT	3000 mm	600 mm	1 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6055710	m	3 m

Принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Надлъжен съединител FT	RLVK 60 FT	6067603	Брой	10 Брой
Дънна планка за челни снадки DD	SSLB 500 DD	7070326	Брой	20 Брой
Ъгъл 45° 60 FT	RB 45 650 FT	6036140	Брой	1 Брой
90° bend 60 FT	RB 90 650 FT	6036600	Брой	1 Брой
Странично отклонение 60 FT	RAA 650 FT	6042221	Брой	1 Брой
Капак с въртящо се ключе DD	DRL 500 DD	6052718	m	3 m
Разделителна преграда 60 DD	TSG 60 DD	6062327	m	3 m
Ъгъл 45° 60 FT	RB 45 650 FT	7066503	Брой	1 Брой
