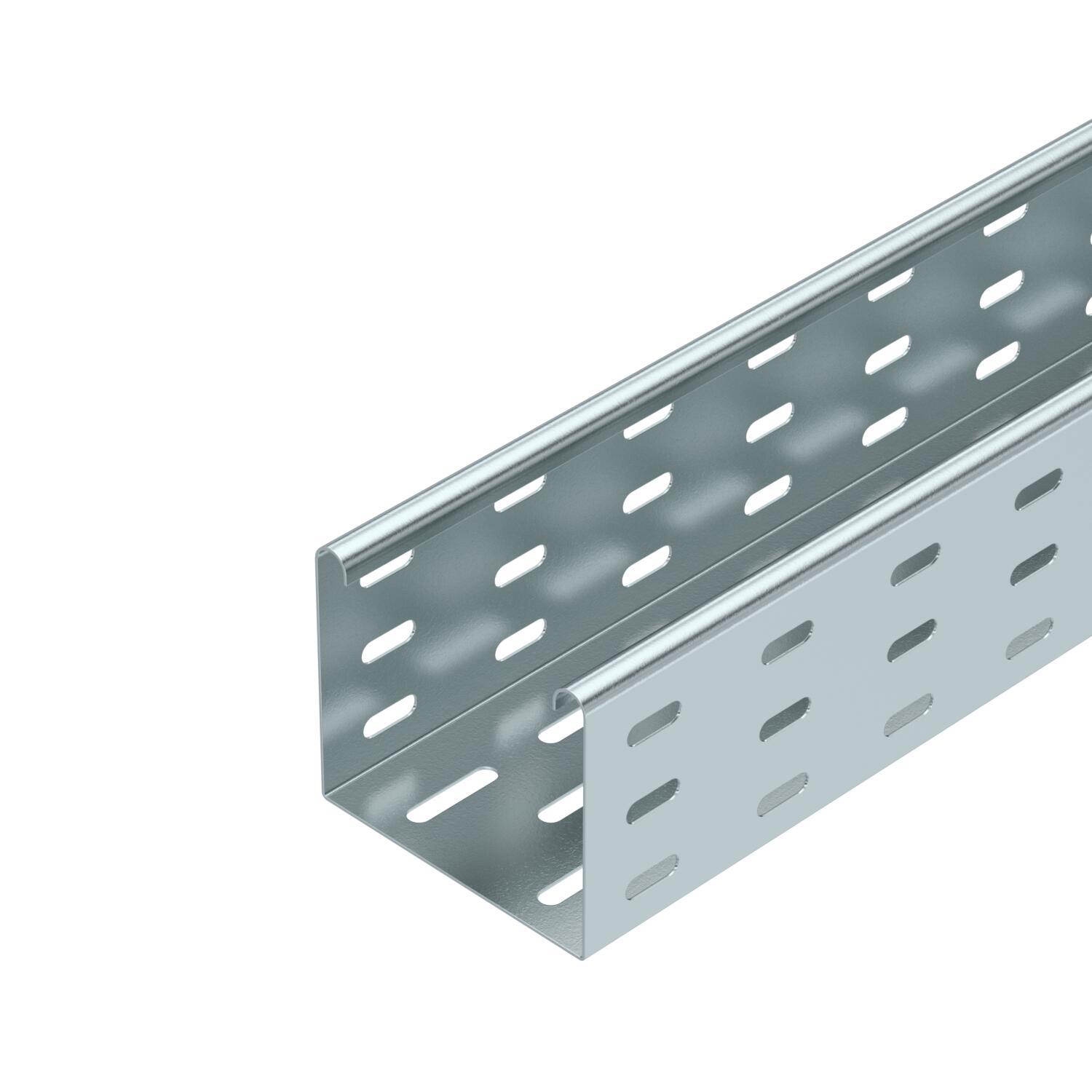

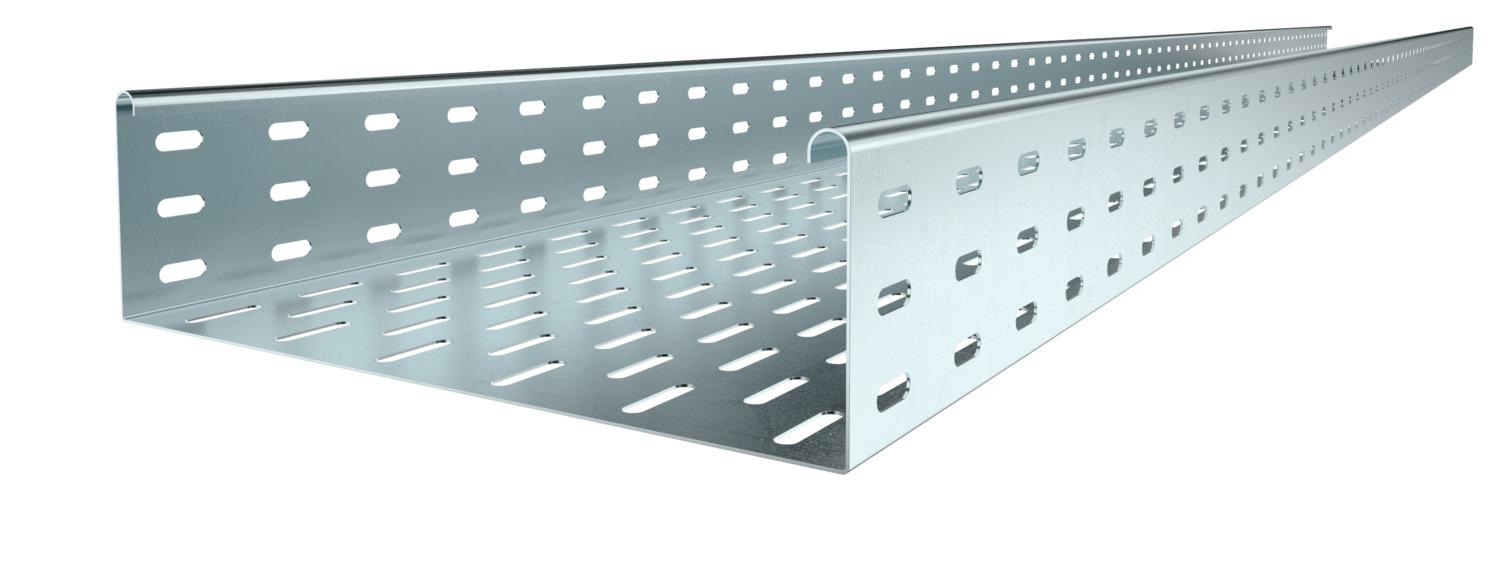

Кабелна скара MKS 85 FS
Кат. № 6057101 | Електронен артикулен номер (EAN) 4012196060733
- Описание на продукта
-
Описание на продукта
МKS 85 = Система среднотежки кабелни скари с височина на борда 85 mm.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
-
- Технически данни
-
Размери
Maß W 100 mm Вид на съединителя система за носене на кабели завинтено Височина 3 in Височина 85 mm Дебелина на ламарината 1 mm Дебелина на ламарината 0,04 in Доставяни принадлежности Комплект надлъжни съединители RLVL 85 Дължина 10 ft Дължина 3000 mm Едрогабаритно изпълнение не Изпълнение съединител С включен съединител Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Отстояние 1,5 м 1,75 kN/m Отстояние 1,75 м 1,4 kN/m Отстояние 2,0 м 1,1 kN/m Отстояние 2,5 м 0,5 kN/m Повърхност Лентово поцинкованe Полезно сечение 83 cm² Полезно сечение 8300 mm² Размер 85 x 100 Размер B 100 mm Размери 85x100x3000 с капак не Странична перфорация да Съхраняване на функционалността не Тип тест на натоварване по IEC 61537 Тип II Ширина 100 mm Ширина 4 in Технически данни
Диаграма на натоварване кабелна скара тип MKS 85
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
From width 300 mm, tested with joint plate SSLB
-
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Надлъжен и ъглов съединител FS
RLVL 85 FS 6067123 10 Брой
Дънна планка за челни снадки FS
SSLB 100 FS 7070205 20 Брой
Капак с въртящо се ключе FS
DRL 100 FS 6052096 3 m
Разделителна преграда 85 FS
TSG 85 FS 6062114 3 m
Ъгъл 90° 85 FS
RB 90 810 FS 7001762 1 Брой - Изтегляния
-
