Кабелна скара MKS 85 FS 3000 | 300 | 1 | не | Стомана | Лентово поцинкованe
morepic-1 morepic-2 video-1

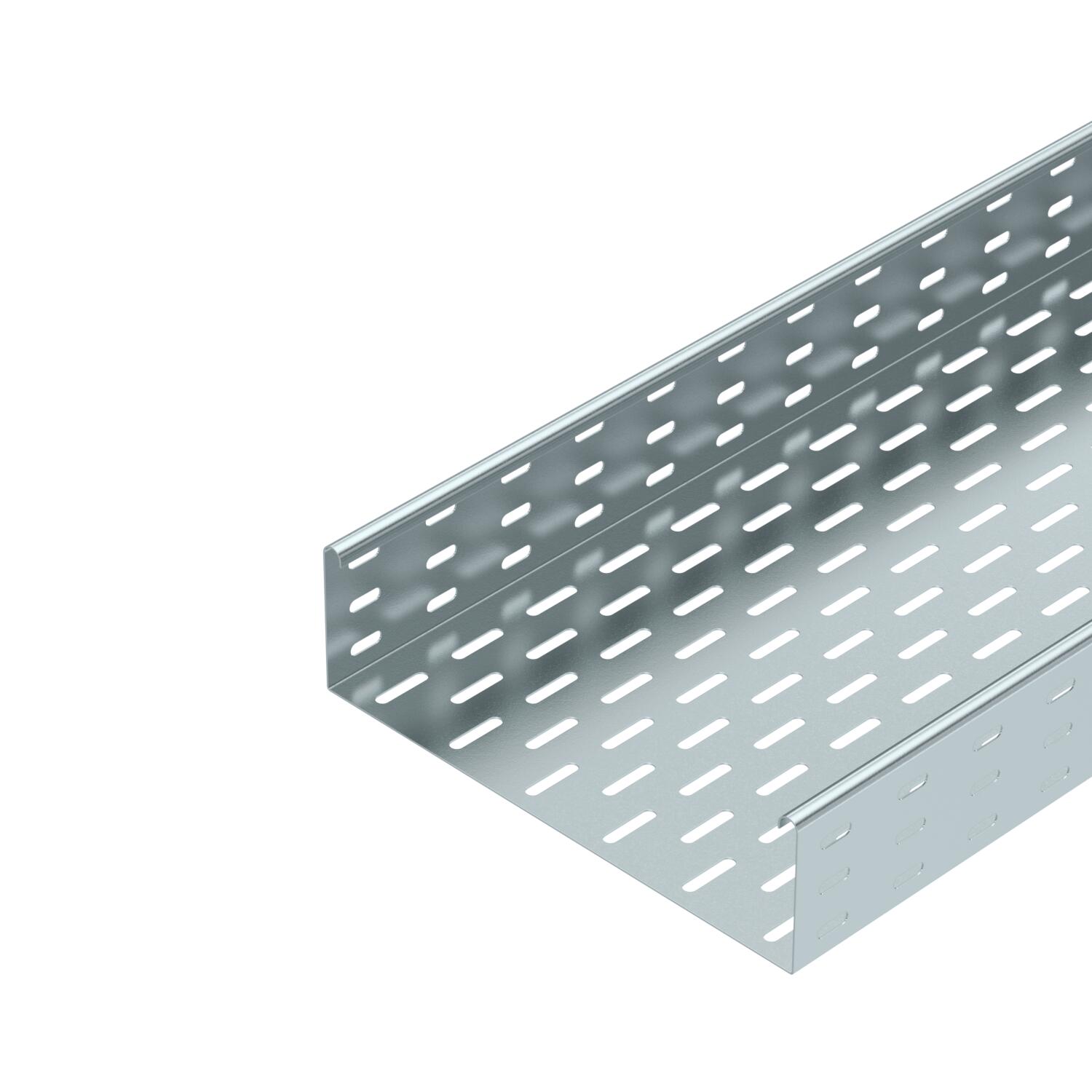

Кабелна скара MKS 85 FS

Кат. № 6057306 | Електронен артикулен номер (EAN) 4012196060856

3000 mm
1 mm
не
Стомана
Лентово поцинкованe
Описание на продукта
Описание на продукта
МKS 85 = Система среднотежки кабелни скари с височина на борда 85 mm.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Communautés Européennes, EG Декларация за съответствие по директивите на EС
  • UKCA declaration of conformity
Технически данни

Технически данни

CO₂ отпечатък (GWP) от люлка до портата 9,4371 кг CO₂e / 1 Метър
Maß W 300 mm
Вид на съединителя система за носене на кабели завинтено
Височина 85 mm
Височина 3 in
Дебелина на ламарината 1 mm
Дебелина на ламарината 0,04 in
Дължина 3000 mm
Дължина 10 ft
Едрогабаритно изпълнение не
Изпълнение съединител С включен съединител
Материал Стомана
Монтажни отвори в основата да
Неръждаема стомана, байцвана не
Отвор по образец на NATO не
Отстояние 1,5 м 1,75 kN/m
Отстояние 1,75 м 1,4 kN/m
Отстояние 2,0 м 1,1 kN/m
Отстояние 2,5 м 0,5 kN/m
Повърхност Лентово поцинкованe
Полезно сечение 25300 mm²
Полезно сечение 253 cm²
Размер 85 x 300
Размер B 300 mm
Размери 85x300x3000
с капак не
Странична перфорация да
Съхраняване на функционалността не
Тип тест на натоварване по IEC 61537 Тип II
Цвят цвят цинк
Ширина 12 in
Ширина 300 mm

Технически данни

Диаграма на натоварване кабелна скара тип MKS 85

Диаграма на натоварване кабелна скара тип MKS 85
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
  • From width 300 mm, tested with joint plate SSLB From width 300 mm, tested with joint plate SSLB
Всички типове

Всички типове

Тип Дължина Ширина Дебелина на ламарината Съхраняване на функционалността Материал Повърхност Кат. № Количество мин. VKE
MKS 810 FS 3000 mm 100 mm 1 mm не Стомана Лентово поцинкованe 6057101
3 m
MKS 820 FS 3000 mm 200 mm 1 mm не Стомана Лентово поцинкованe 6057209
3 m
MKS 830 FS 3000 mm 300 mm 1 mm не Стомана Лентово поцинкованe 6057306
3 m
MKS 840 FS 3000 mm 400 mm 1 mm не Стомана Лентово поцинкованe 6057403
3 m
MKS 850 FS 3000 mm 500 mm 1 mm не Стомана Лентово поцинкованe 6057500
3 m
MKS 860 FS 3000 mm 600 mm 1 mm не Стомана Лентово поцинкованe 6057535
3 m
Принадлежности

Системни принадлежности

Продукти Тип Кат. № Количество мин. VKE
Надлъжен и ъглов съединител FS Надлъжен и ъглов съединител FS RLVL 85 FS 6067123
10 Брой
Дънна планка за челни снадки FS Дънна планка за челни снадки FS SSLB 300 FS 7070217
20 Брой
45° bend 85 FS 45° bend 85 FS RB 45 830 FS 6036204
1 Брой
90° bend 85 FS 90° bend 85 FS RB 90 830 FS 6036704
1 Брой
T piece 85 FS T piece 85 FS RT 830 FS 6038214
1 Брой
Капак с въртящо се ключе FS Капак с въртящо се ключе FS DRL 300 FS 6052304
3 m
Разделителна преграда 85 FS Разделителна преграда 85 FS TSG 85 FS 6062114
3 m
Ъгъл 90° 85 FS Ъгъл 90° 85 FS RB 90 830 FS 7001800
1 Брой
