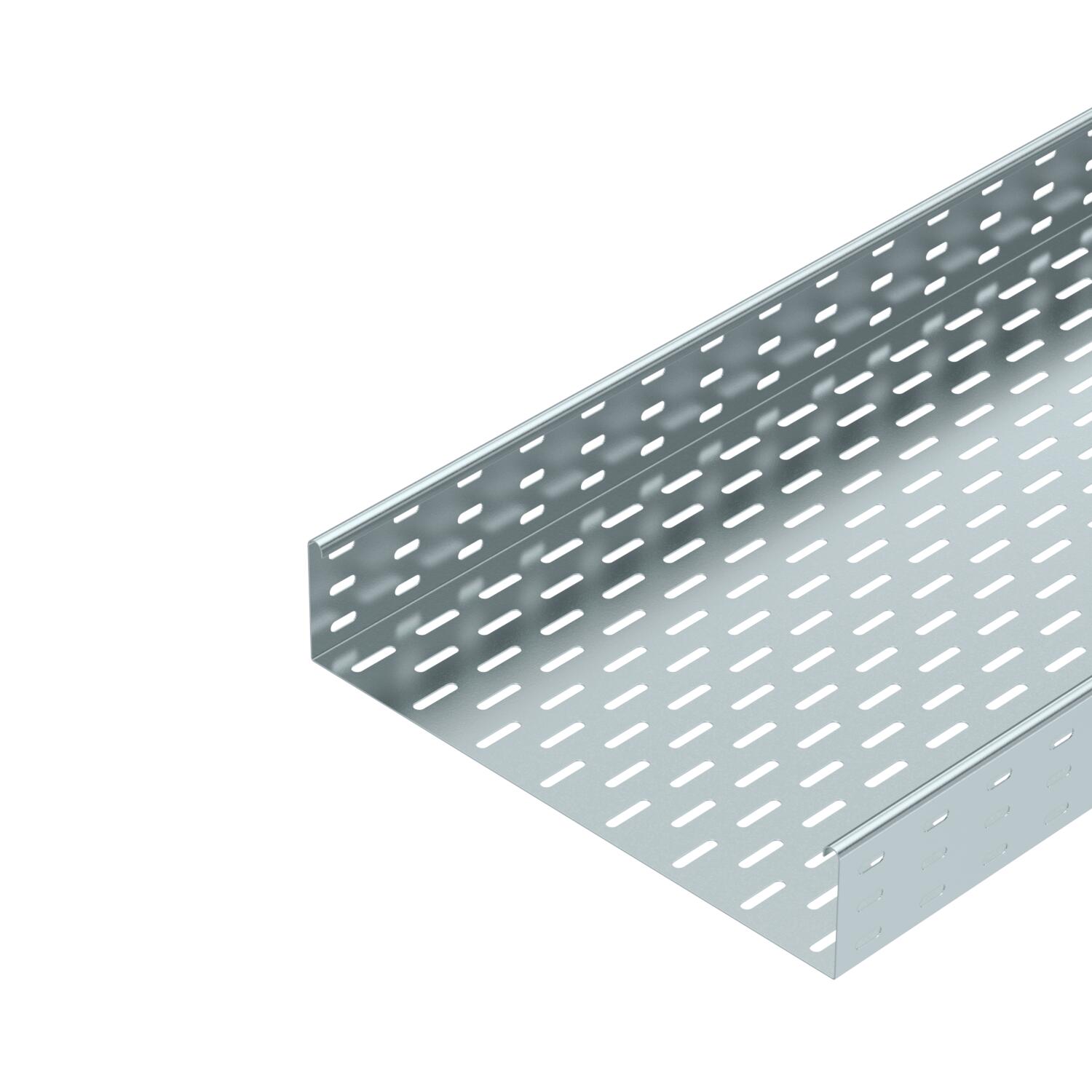

Кабелна скара MKS 85 FS
Кат. № 6057403 | Електронен артикулен номер (EAN) 4012196060917
- Описание на продукта
-
Описание на продукта
МKS 85 = Система среднотежки кабелни скари с височина на борда 85 mm.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
-
- Технически данни
-
Размери
Maß W 400 mm Вид на съединителя система за носене на кабели завинтено Височина 85 mm Височина 3 in Дебелина на ламарината 0,04 in Дебелина на ламарината 1 mm Доставяни принадлежности Комплект надлъжни съединители RLVL 85 Дължина 3000 mm Дължина 10 ft Едрогабаритно изпълнение не Изпълнение съединител С включен съединител Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Отстояние 1,5 м 1,75 kN/m Отстояние 1,75 м 1,4 kN/m Отстояние 2,0 м 1,1 kN/m Отстояние 2,5 м 0,5 kN/m Повърхност Лентово поцинкованe Полезно сечение 338 cm² Полезно сечение 33800 mm² Размер 85 x 400 Размер B 400 mm Размери 85x400x3000 с капак не Странична перфорация да Съхраняване на функционалността не Тип тест на натоварване по IEC 61537 Тип II Ширина 16 in Ширина 400 mm Технически данни
Диаграма на натоварване кабелна скара тип MKS 85
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
From width 300 mm, tested with joint plate SSLB
-
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Надлъжен и ъглов съединител FS
RLVL 85 FS 6067123 10 Брой
Дънна планка за челни снадки FS
SSLB 400 FS 7070221 20 Брой
Капак с въртящо се ключе FS
DRL 400 FS 6052401 3 m
Разделителна преграда 85 FS
TSG 85 FS 6062114 3 m
Ъгъл 45° 85 FS
RB 45 840 FS 7000529 1 Брой - Изтегляния
-
