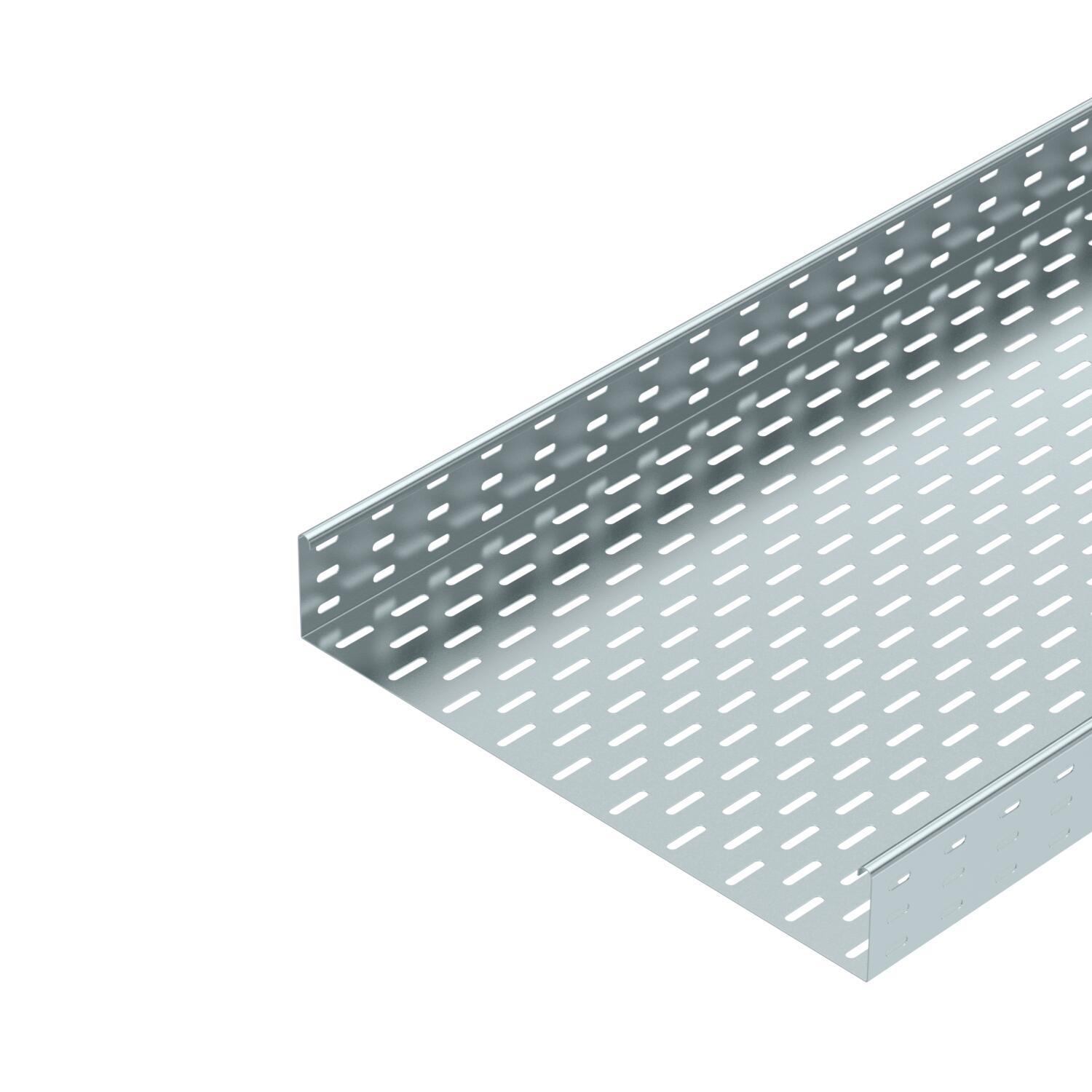

Кабелна скара MKS 85 FS
Кат. № 6057500 | Електронен артикулен номер (EAN) 4012196060979
- Описание на продукта
-
Описание на продуктаМKS 85 = Система среднотежки кабелни скари с височина на борда 85 mm.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
-
- Технически данни
-
Технически данни
CO₂ отпечатък (GWP) от люлка до портата 13,059 кг CO₂e / 1 Метър Maß W 500 mm Вид на съединителя система за носене на кабели завинтено Височина 3 in Височина 85 mm Дебелина на ламарината 0,04 in Дебелина на ламарината 1 mm Дължина 3000 mm Дължина 10 ft Едрогабаритно изпълнение не Изпълнение съединител С включен съединител Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Отстояние 1,5 м 1,75 kN/m Отстояние 1,75 м 1,4 kN/m Отстояние 2,0 м 1,1 kN/m Отстояние 2,5 м 0,5 kN/m Повърхност Лентово поцинкованe Полезно сечение 42300 mm² Полезно сечение 423 cm² Размер 85 x 500 Размер B 500 mm Размери 85x500x3000 с капак не Странична перфорация да Съхраняване на функционалността не Тип тест на натоварване по IEC 61537 Тип II Цвят цвят цинк Ширина 500 mm Ширина 20 in Технически данни
Диаграма на натоварване кабелна скара тип MKS 85
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
From width 300 mm, tested with joint plate SSLB
-
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Надлъжен и ъглов съединител FS
RLVL 85 FS 6067123 10 Брой
Дънна планка за челни снадки FS
SSLB 500 FS 7070225 20 Брой
45° bend 85 FS
RB 45 850 FS 6036208 1 Брой
90° bend 85 FS
RB 90 850 FS 6036709 1 Брой
T piece 85 FS
RT 850 FS 6038218 1 Брой
Капак с въртящо се ключе FS
DRL 500 FS 6052509 3 m
Разделителна преграда 85 FS
TSG 85 FS 6062114 3 m
Ъгъл 45° 85 FS
