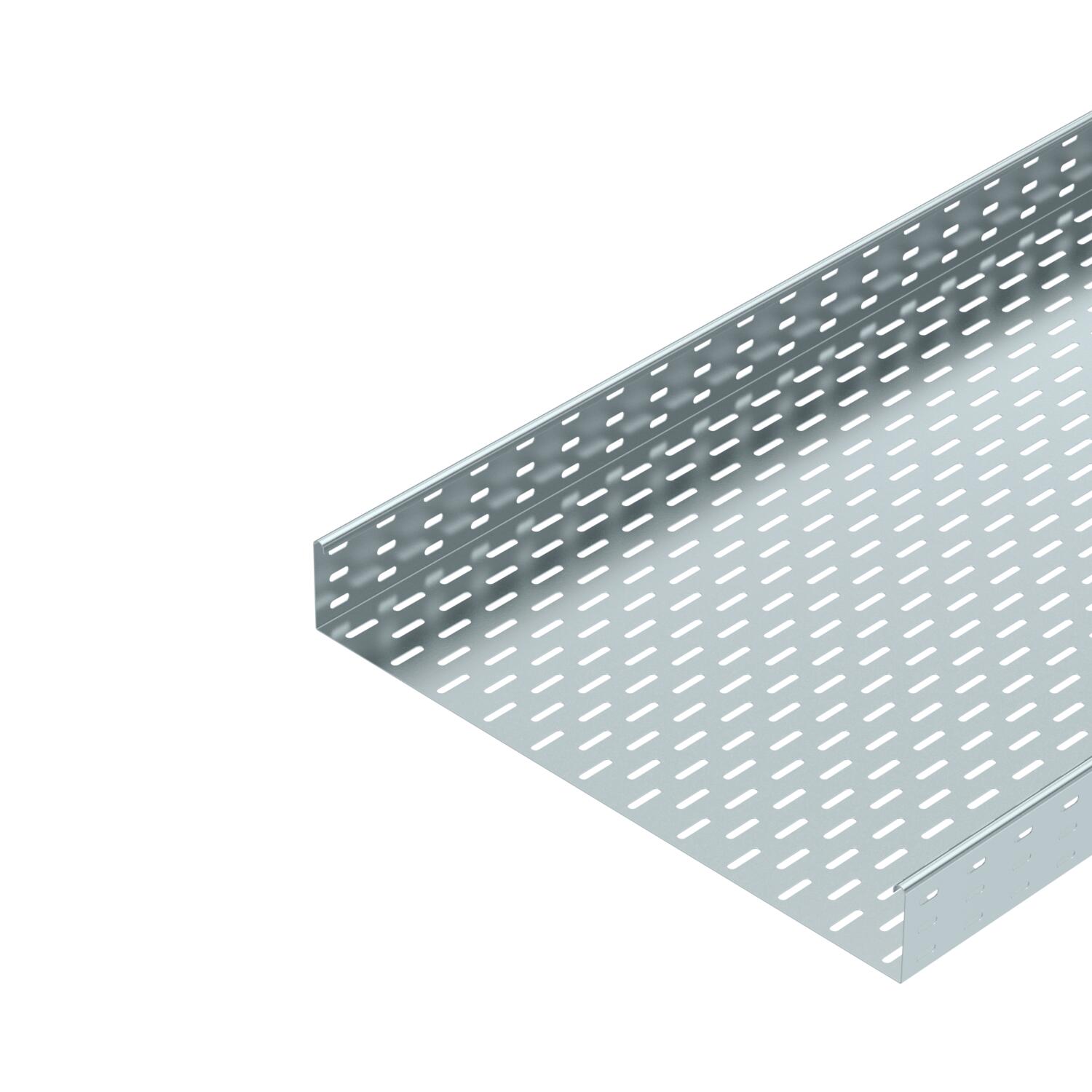

Кабелна скара MKS 85 FS
Кат. № 6057535 | Електронен артикулен номер (EAN) 4012196061037
- Описание на продукта
-
Описание на продукта
МKS 85 = Система среднотежки кабелни скари с височина на борда 85 mm.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
-
- Технически данни
-
Размери
Maß W 600 mm Вид на съединителя система за носене на кабели завинтено Височина 85 mm Височина 3 in Дебелина на ламарината 0,04 in Дебелина на ламарината 1 mm Доставяни принадлежности Комплект надлъжни съединители RLVL 85 Дължина 3000 mm Дължина 10 ft Едрогабаритно изпълнение не Изпълнение съединител С включен съединител Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Отстояние 1,5 м 1,75 kN/m Отстояние 1,75 м 1,4 kN/m Отстояние 2,0 м 1,1 kN/m Отстояние 2,5 м 0,5 kN/m Повърхност Лентово поцинкованe Полезно сечение 508 cm² Полезно сечение 50800 mm² Размер 85 x 600 Размер B 600 mm Размери 85x600x3000 с капак не Странична перфорация да Съхраняване на функционалността не Тип тест на натоварване по IEC 61537 Тип II Ширина 600 mm Ширина 24 in Технически данни
Диаграма на натоварване кабелна скара тип MKS 85
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
From width 300 mm, tested with joint plate SSLB
-
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Надлъжен и ъглов съединител FS
RLVL 85 FS 6067123 10 Брой
Дънна планка за челни снадки FS
SSLB 600 FS 7070233 20 Брой
90° bend 85 FS
RB 90 860 FS 6036710 1 Брой
Капак с въртящо се ключе FS
DRL 600 FS 6052606 3 m
Разделителна преграда 85 FS
TSG 85 FS 6062114 3 m
Ъгъл 90° 85 FS
RB 90 860 FS 7001851 1 Брой - Изтегляния
-
