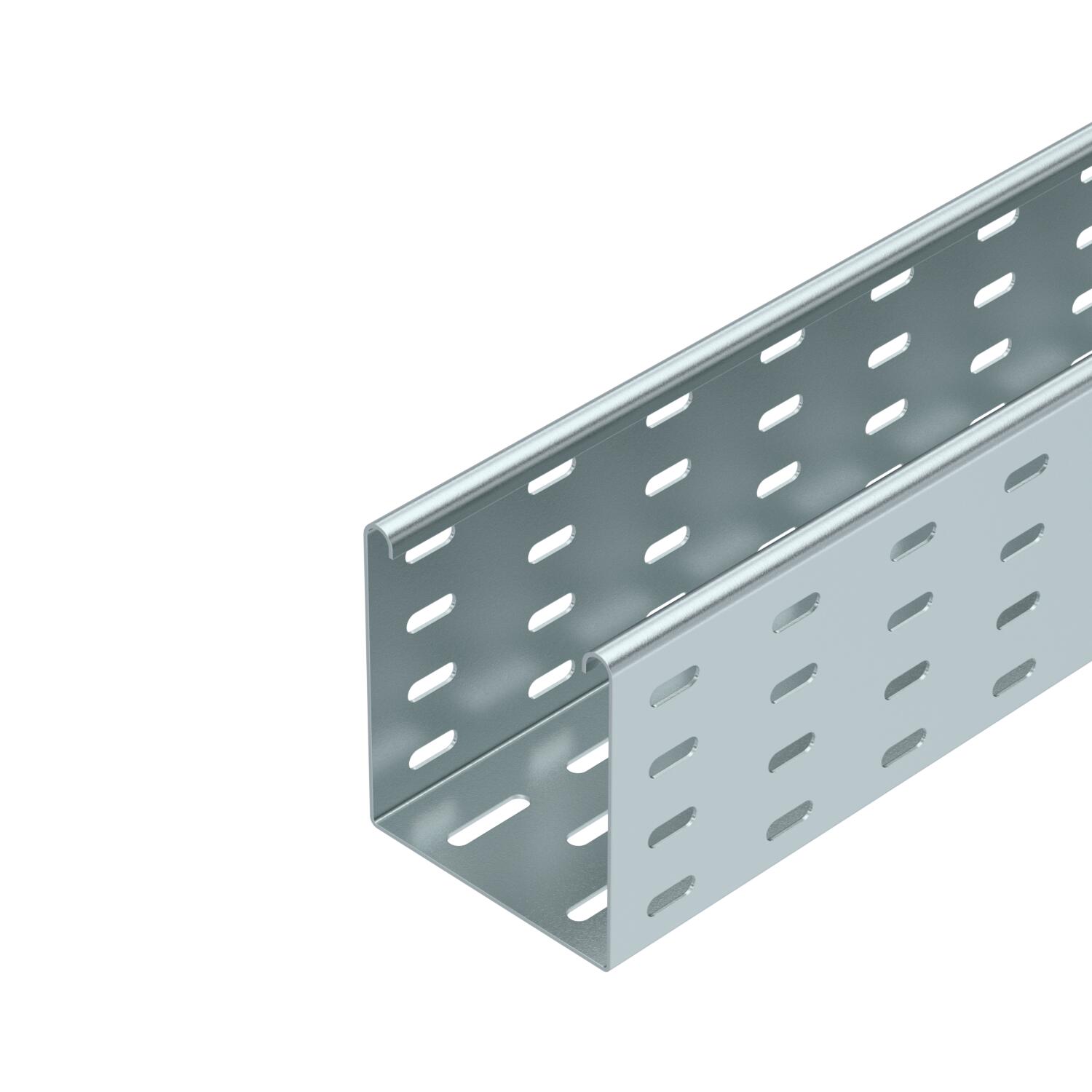

Кабелна скара SKS 110 FS

Кат. № / Тип

Дължина	3000 mm

Ширина

Дебелина на ламарината	1,5 mm

Съхраняване на функционалността	не

Материал	Стомана

Повърхност	Лентово поцинкованe

Описание на продукта

Описание на продукта

SKS 110 = Система кабелни скари с височина на борда 110 mm, тежко изпълнение.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.

Технически данни

CO₂ отпечатък (GWP) от люлка до портата	9,9569 кг CO₂e / 1 Метър
Maß W	100 mm
Вид на съединителя система за носене на кабели	завинтено
Височина	4 in
Височина	110 mm
Дебелина на ламарината	1,5 mm
Дебелина на ламарината	0,06 in
Дължина	10 ft
Дължина	3000 mm
Едрогабаритно изпълнение	не
Изпълнение съединител	С включен съединител
Материал	Стомана
Монтажни отвори в основата	да
Неръждаема стомана, байцвана	не
Отвор по образец на NATO	не
Отстояние 1,5 м	3 kN/m
Отстояние 2,0 м	2,4 kN/m

Отстояние 2,5 м	1,76 kN/m
Отстояние 3,0 м	1,2 kN/m
Отстояние 3,5 м	0,84 kN/m
Отстояние 4,0 м	0,8 kN/m
Повърхност	Лентово поцинкованe
Полезно сечение	108 cm²
Полезно сечение	10800 mm²
Размер	110 x 100
Размери	110x100x3000
с капак	не
Странична перфорация	да
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Цвят	цвят цинк
Ширина	100 mm
Ширина	4 in

Технически данни

Всички типове

Тип	Дължина	Ширина	Дебелина на ламарината	Съхраняване на функционалността	Материал	Повърхност	Кат. №	Количество	мин. VKE
SKS 110 FS	3000 mm	100 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6061109	m	3 m
SKS 120 FS	3000 mm	200 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6061206	m	3 m

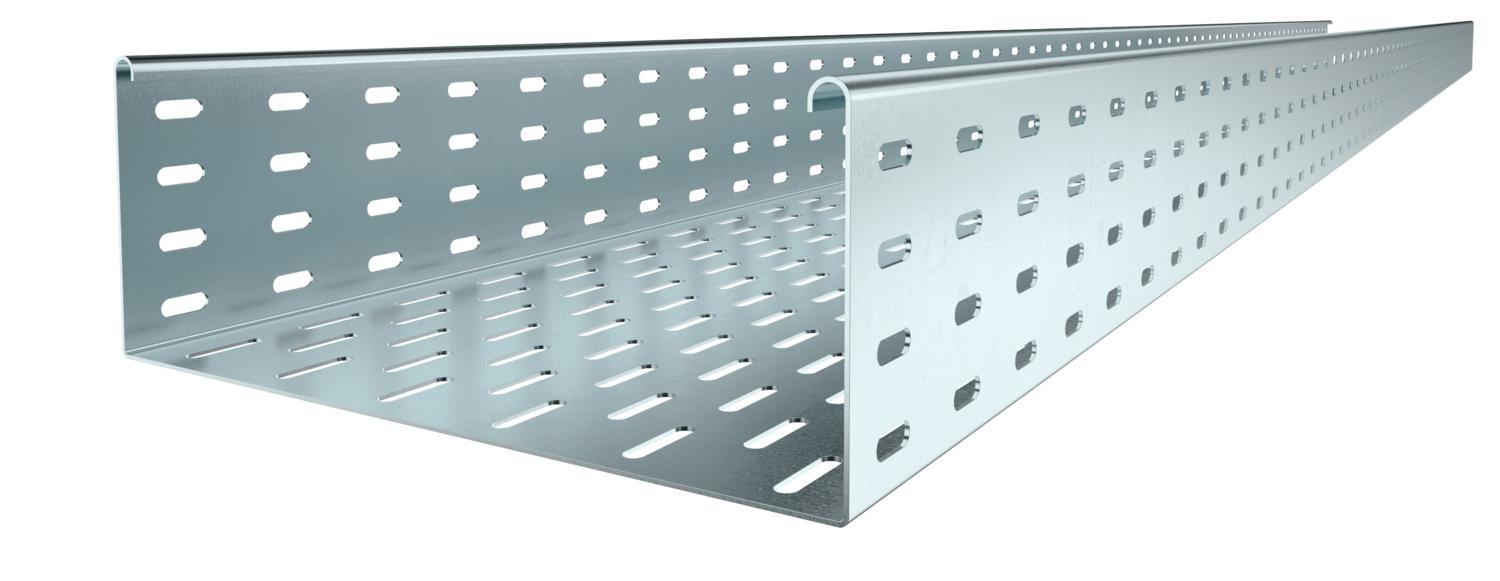

SKS 130 FS	3000 mm	300 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6061303	m	3 m
SKS 140 FS	3000 mm	400 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6061400	m	3 m
SKS 150 FS	3000 mm	500 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6061508	m	3 m
SKS 155 FS	3000 mm	550 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6061559	m	3 m

Принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Надлъжен и ъглов съединител 110 FS	RLVL 110 FS	6067131	Брой	10 Брой
Дънна планка за челни снадки FS	SSLB 100 FS	7070205	Брой	20 Брой
45° bend 110 FS	RB 45 110 FS	6036300	Брой	1 Брой
Ъгъл 90° 110 FS	RB 90 110 FS	6036800	Брой	1 Брой
Странично отклонение 110 FS	RAA 110 FS	6042151	Брой	1 Брой
Капак с въртящо се ключе FS	DRL 100 FS	6052096	m	3 m
Разделителна преграда 110 FS	TSG 110 FS	6062122	m	3 m
Ъгъл 45° 110 FS	RB 45 110 FS	7000634	Брой	1 Брой
Ъгъл 90° 110 FS	RB 90 110 FS	7001894	Брой	1 Брой
