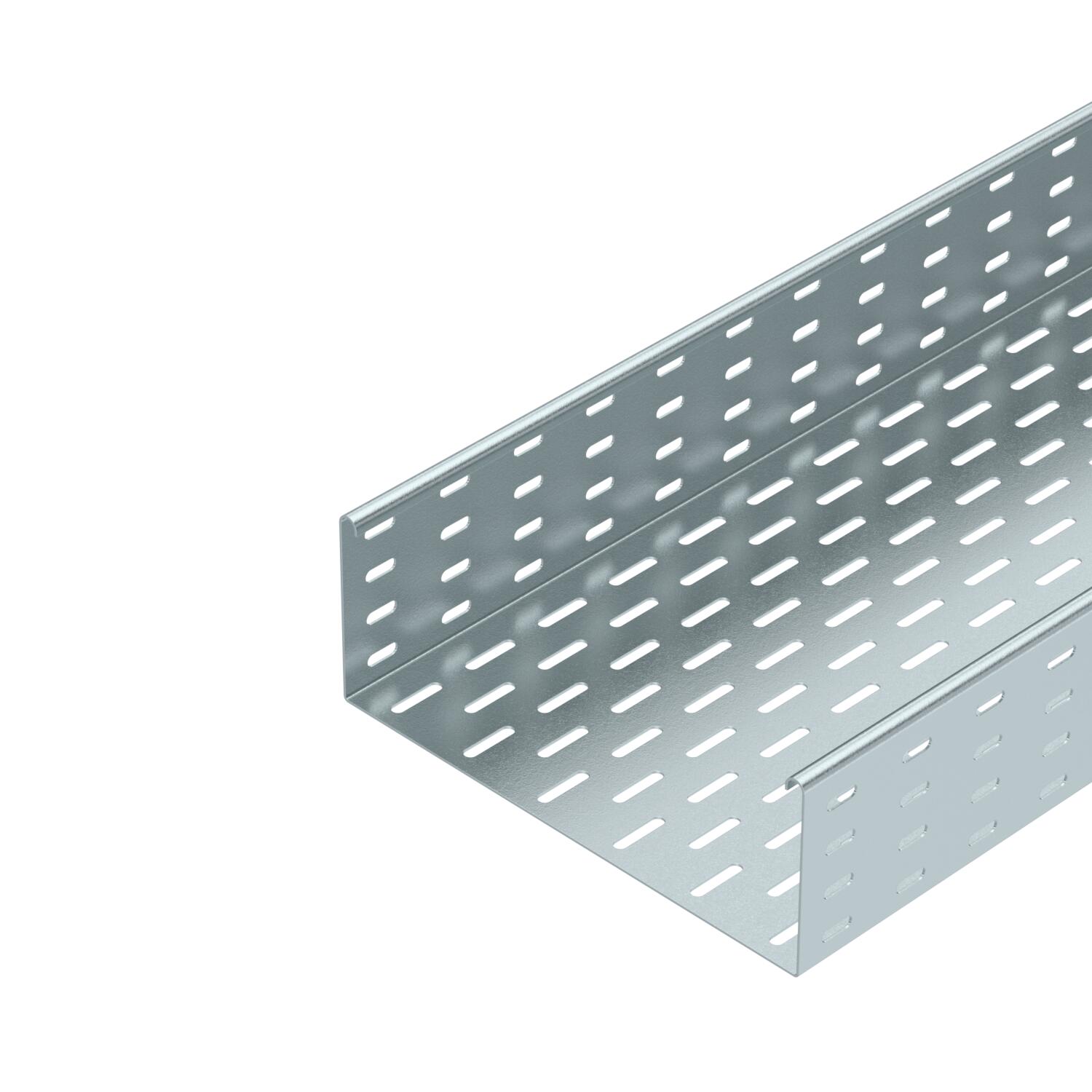

Кабелна скара SKS 110 FS

Кат. № / Тип

Дължина	3000 mm

Ширина

Дебелина на ламарината	1,5 mm

Съхраняване на функционалността	не

Материал	Стомана

Повърхност	Лентово поцинкованe

Описание на продукта

Описание на продукта

SKS 110 = Система кабелни скари с височина на борда 110 mm, тежко изпълнение.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.

Технически данни

CO₂ отпечатък (GWP) от люлка до портата	15,3934 кг CO₂e / 1 Метър
Maß W	300 mm
Вид на съединителя система за носене на кабели	завинтено
Височина	110 mm
Височина	4 in
Дебелина на ламарината	0,06 in
Дебелина на ламарината	1,5 mm
Дължина	10 ft
Дължина	3000 mm
Едрогабаритно изпълнение	не
Изпълнение съединител	С включен съединител
Материал	Стомана
Монтажни отвори в основата	да
Неръждаема стомана, байцвана	не
Отвор по образец на NATO	не
Отстояние 1,5 м	3 kN/m
Отстояние 2,0 м	2,4 kN/m

Отстояние 2,5 м	1,76 kN/m
Отстояние 3,0 м	1,2 kN/m
Отстояние 3,5 м	0,84 kN/m
Отстояние 4,0 м	0,8 kN/m
Повърхност	Лентово поцинкованe
Полезно сечение	328 cm²
Полезно сечение	32800 mm²
Размер	110 x 300
Размери	110x300x3000
с капак	не
Странична перфорация	да
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Цвят	цвят цинк
Ширина	300 mm
Ширина	12 in

Технически данни

Всички типове

Тип	Дължина	Ширина	Дебелина на ламарината	Съхраняване на функционалността	Материал	Повърхност	Кат. №	Количество	мин. VKE
SKS 110 FS	3000 mm	100 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6061109	m	3 m
SKS 120 FS	3000 mm	200 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6061206	m	3 m
SKS 130 FS	3000 mm	300 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6061303	m	3 m
SKS 140 FS	3000 mm	400 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6061400	m	3 m
SKS 150 FS	3000 mm	500 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6061508	m	3 m
SKS 155 FS	3000 mm	550 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6061559	m	3 m

Принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Надлъжен и ъглов съединител 110 FS	RLVL 110 FS	6067131	Брой	10 Брой
Дънна планка за челни снадки FS	SSLB 300 FS	7070217	Брой	20 Брой
45° bend 110 FS	RB 45 130 FS	6036304	Брой	1 Брой
Ъгъл 90° 110 FS	RB 90 130 FS	6036806	Брой	1 Брой
Bend, angle-adjustable, 110 FS	RB W 130 FS	6037306	Брой	1 Брой
Странично отклонение 110 FS	RAA 130 FS	6042157	Брой	1 Брой
T piece 110 FS	RT 130 FS	6038306	Брой	1 Брой
Капак с въртящо се ключе FS	DRL 300 FS	6052304	m	3 m
Разделителна преграда 110 FS	TSG 110 FS	6062122	m	3 m
Ъгъл 90° 110 FS	RB 90 130 FS	7001932	Брой	1 Брой
