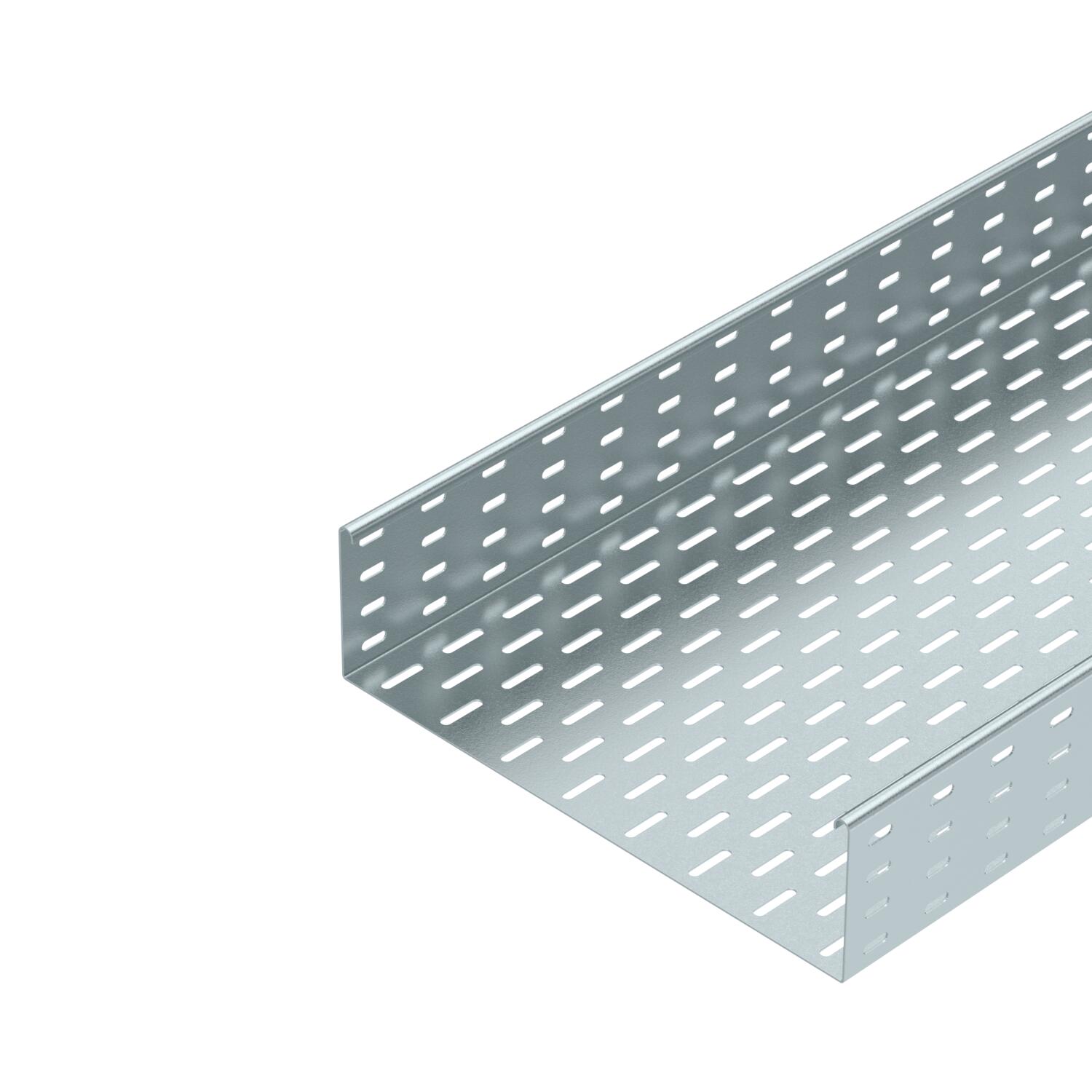

Кабелна скара SKS 110 FS
Кат. № 6061400 | Електронен артикулен номер (EAN) 4012196062355
- Описание на продукта
-
Описание на продуктаSKS 110 = Система кабелни скари с височина на борда 110 mm, тежко изпълнение.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
-
- Технически данни
-
Технически данни
CO₂ отпечатък (GWP) от люлка до портата 18,1103 кг CO₂e / 1 Метър Maß W 400 mm Вид на съединителя система за носене на кабели завинтено Височина 110 mm Височина 4 in Дебелина на ламарината 1,5 mm Дебелина на ламарината 0,06 in Дължина 3000 mm Дължина 10 ft Едрогабаритно изпълнение не Изпълнение съединител С включен съединител Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Отстояние 1,5 м 3 kN/m Отстояние 2,0 м 2,4 kN/m Отстояние 2,5 м 1,76 kN/m Отстояние 3,0 м 1,2 kN/m Отстояние 3,5 м 0,84 kN/m Отстояние 4,0 м 0,8 kN/m Повърхност Лентово поцинкованe Полезно сечение 438 cm² Полезно сечение 43800 mm² Размер 110 x 400 Размери 110x400x3000 с капак не Странична перфорация да Съхраняване на функционалността не Тип тест на натоварване по IEC 61537 Тип II Цвят цвят цинк Ширина 400 mm Ширина 16 in Технически данни
Диаграма на натоварване кабелна скара тип SKS 110
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Надлъжен и ъглов съединител 110 FS
RLVL 110 FS 6067131 10 Брой
Дънна планка за челни снадки FS
SSLB 400 FS 7070221 20 Брой
45° bend 110 FS
RB 45 140 FS 6036306 1 Брой
Ъгъл 90° 110 FS
RB 90 140 FS 6036808 1 Брой
Странично отклонение 110 FS
RAA 140 FS 6042159 1 Брой
Капак с въртящо се ключе FS
DRL 400 FS 6052401 3 m
Разделителна преграда 110 FS
TSG 110 FS 6062122 3 m - Изтегляния
-
