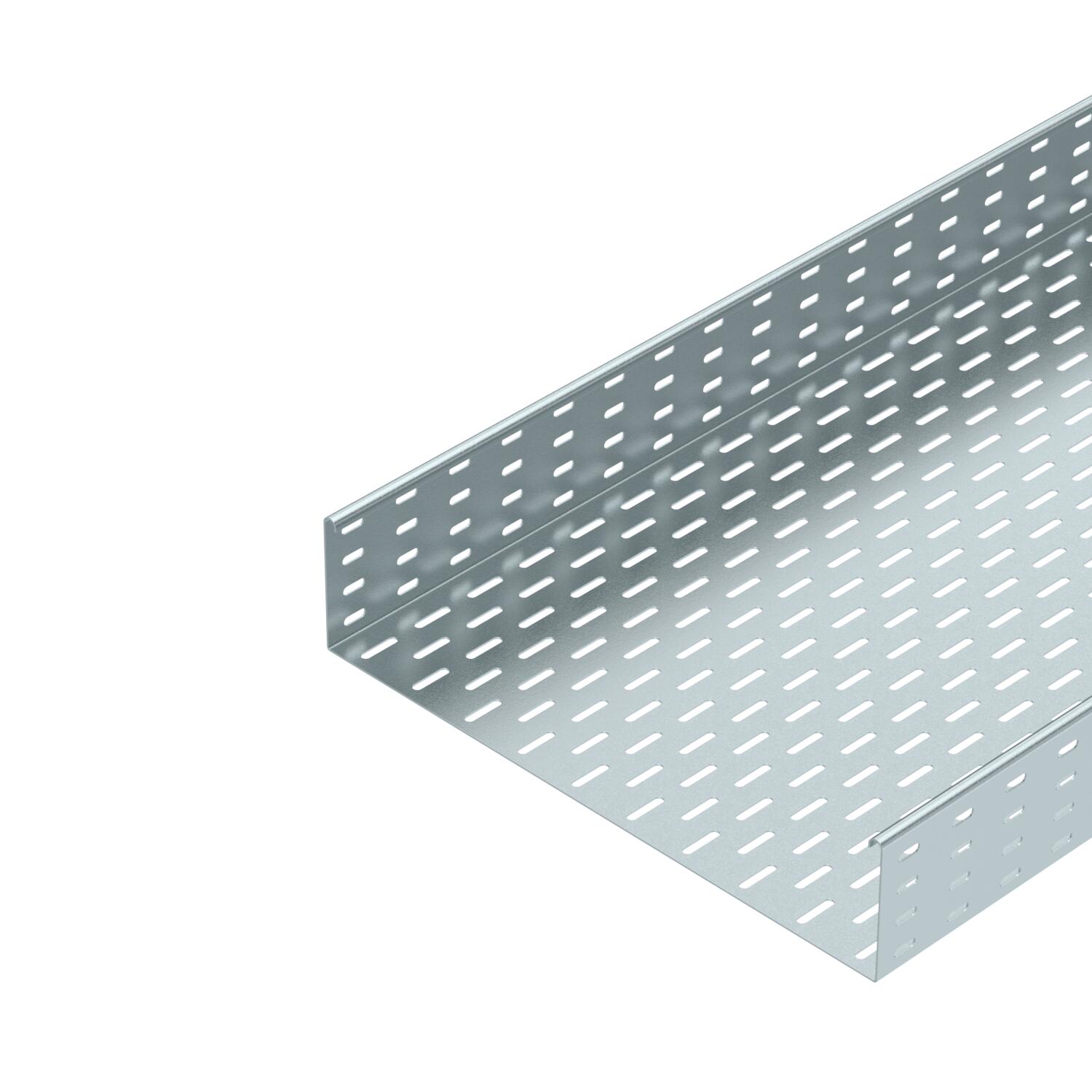

Кабелна скара SKS 110 FS

Кат. № / Тип

Дължина	3000 mm

Ширина

Дебелина на ламарината	1,5 mm

Съхраняване на функционалността	не

Материал	Стомана

Повърхност	Лентово поцинкованe

Описание на продукта

Описание на продукта

SKS 110 = Система кабелни скари с височина на борда 110 mm, тежко изпълнение.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.

Технически данни

Maß W	500 mm
Вид на съединителя система за носене на кабели	завинтено
Височина	4 in
Височина	110 mm
Дебелина на ламарината	1,5 mm
Дебелина на ламарината	0,06 in
Доставяни принадлежности	Комплект надлъжни съединители RLVL 110
Дължина	3000 mm
Дължина	10 ft
Едрогабаритно изпълнение	не
Изпълнение съединител	С включен съединител
Материал	Стомана
Монтажни отвори в основата	да
Неръждаема стомана, байцвана	не
Отвор по образец на NATO	не
Отстояние 1,5 м	3 kN/m
Отстояние 2,0 м	2,4 kN/m

Отстояние 2,5 м	1,76 kN/m
Отстояние 3,0 м	1,2 kN/m
Отстояние 3,5 м	0,84 kN/m
Отстояние 4,0 м	0,8 kN/m
Повърхност	Лентово поцинкованe
Полезно сечение	548 cm²
Полезно сечение	54800 mm²

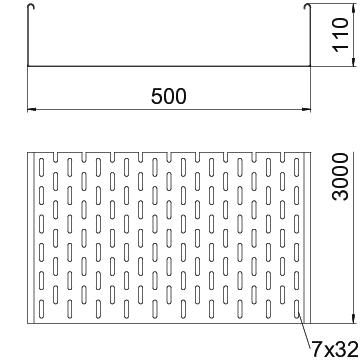

Размер	110 x 500
Размер B	500 mm
Размери	110x500x3000
с капак	не
Странична перфорация	да
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Ширина	20 in
Ширина	500 mm

Всички типове

Тип	Дължина	Ширина	Дебелина на ламарината	Съхраняване на функционалността	Материал	Повърхност	Кат. №	Количество	мин. VKE
SKS 110 FS	3000 mm	100 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6061109	m	3 m
SKS 120 FS	3000 mm	200 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6061206	m	3 m
SKS 130 FS	3000 mm	300 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6061303	m	3 m
SKS 140 FS	3000 mm	400 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6061400	m	3 m
SKS 150 FS	3000 mm	500 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6061508	m	3 m
SKS 155 FS	3000 mm	550 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6061559	m	3 m

Принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Надлъжен и ъглов съединител 110 FS	RLVL 110 FS	6067131	Брой	10 Брой
Дънна планка за челни снадки FS	SSLB 500 FS	7070225	Брой	20 Брой
45° bend 110 FS	RB 45 150 FS	6036308	Брой	1 Брой
Ъгъл 90° 110 FS	RB 90 150 FS	6036810	Брой	1 Брой
Странично отклонение 110 FS	RAA 150 FS	6042161	Брой	1 Брой
Капак с въртящо се ключе FS	DRL 500 FS	6052509	m	3 m
Разделителна преграда 110 FS	TSG 110 FS	6062122	m	3 m
Ъгъл 45° 110 FS	RB 45 150 FS	7000707	Брой	1 Брой
