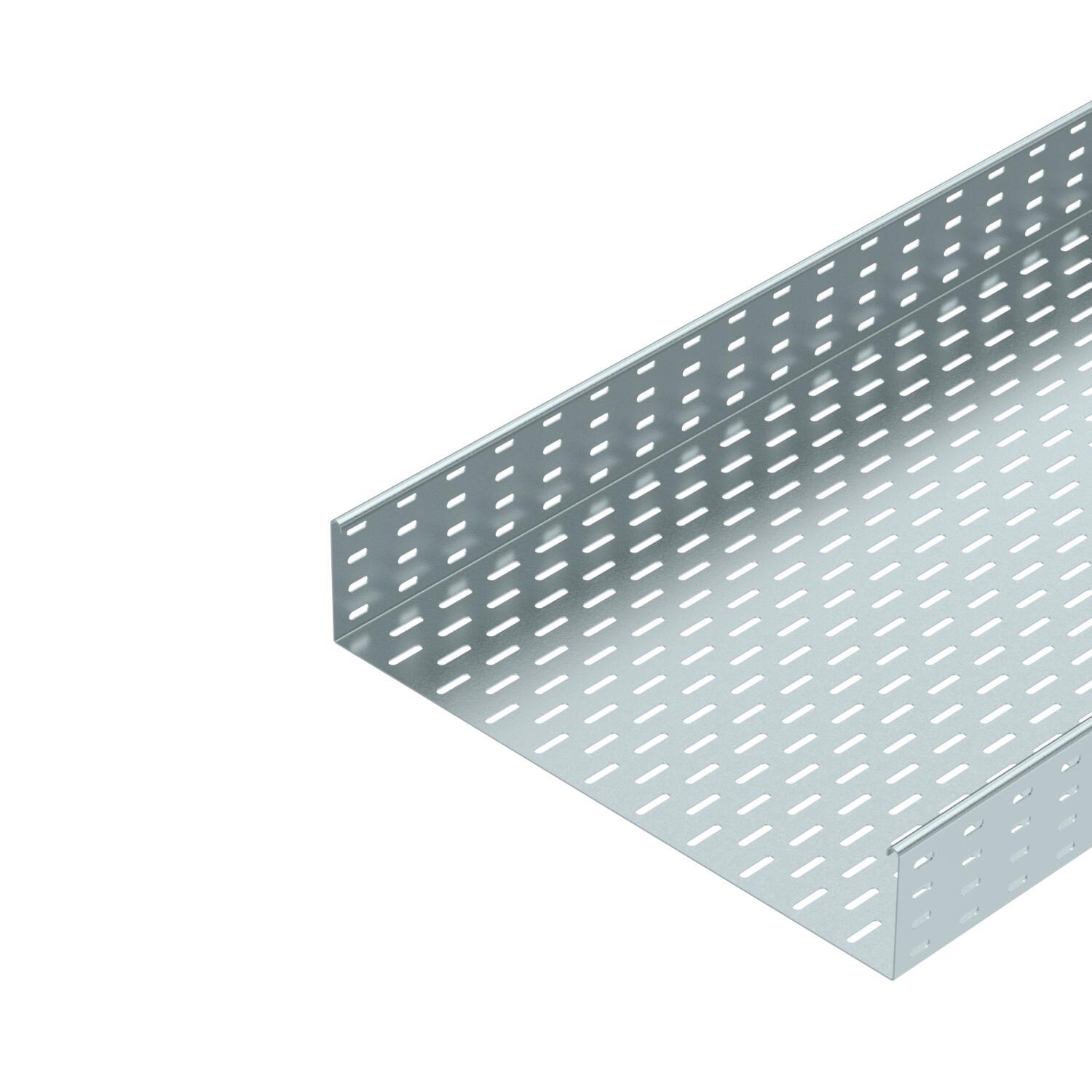

Кабелна скара SKS 110 FS
Кат. № 6061559 | Електронен артикулен номер (EAN) 4012196062478
- Описание на продукта
-
Описание на продуктаSKS 110 = Система кабелни скари с височина на борда 110 mm, тежко изпълнение.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
-
- Технически данни
-
Технически данни
CO₂ отпечатък (GWP) от люлка до портата 22,1813 кг CO₂e / 1 Метър Maß W 550 mm Вид на съединителя система за носене на кабели завинтено Височина 4 in Височина 110 mm Дебелина на ламарината 0,06 in Дебелина на ламарината 1,5 mm Дължина 3000 mm Дължина 10 ft Едрогабаритно изпълнение не Изпълнение съединител С включен съединител Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Отстояние 1,5 м 3 kN/m Отстояние 2,0 м 2,4 kN/m Отстояние 2,5 м 1,76 kN/m Отстояние 3,0 м 1,2 kN/m Отстояние 3,5 м 0,84 kN/m Отстояние 4,0 м 0,8 kN/m Повърхност Лентово поцинкованe Полезно сечение 603 cm² Полезно сечение 60300 mm² Размер 110 x 550 Размери 110x550x3000 с капак не Странична перфорация да Съхраняване на функционалността не Тип тест на натоварване по IEC 61537 Тип II Цвят цвят цинк Ширина 22 in Ширина 550 mm Технически данни
Диаграма на натоварване кабелна скара тип SKS 110
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак с въртящо се ключе FS
DRL 550 FS 6052568 3 m
Дънна планка за челни снадки FS
SSLB 550 FS 7070229 20 Брой - Изтегляния
-
