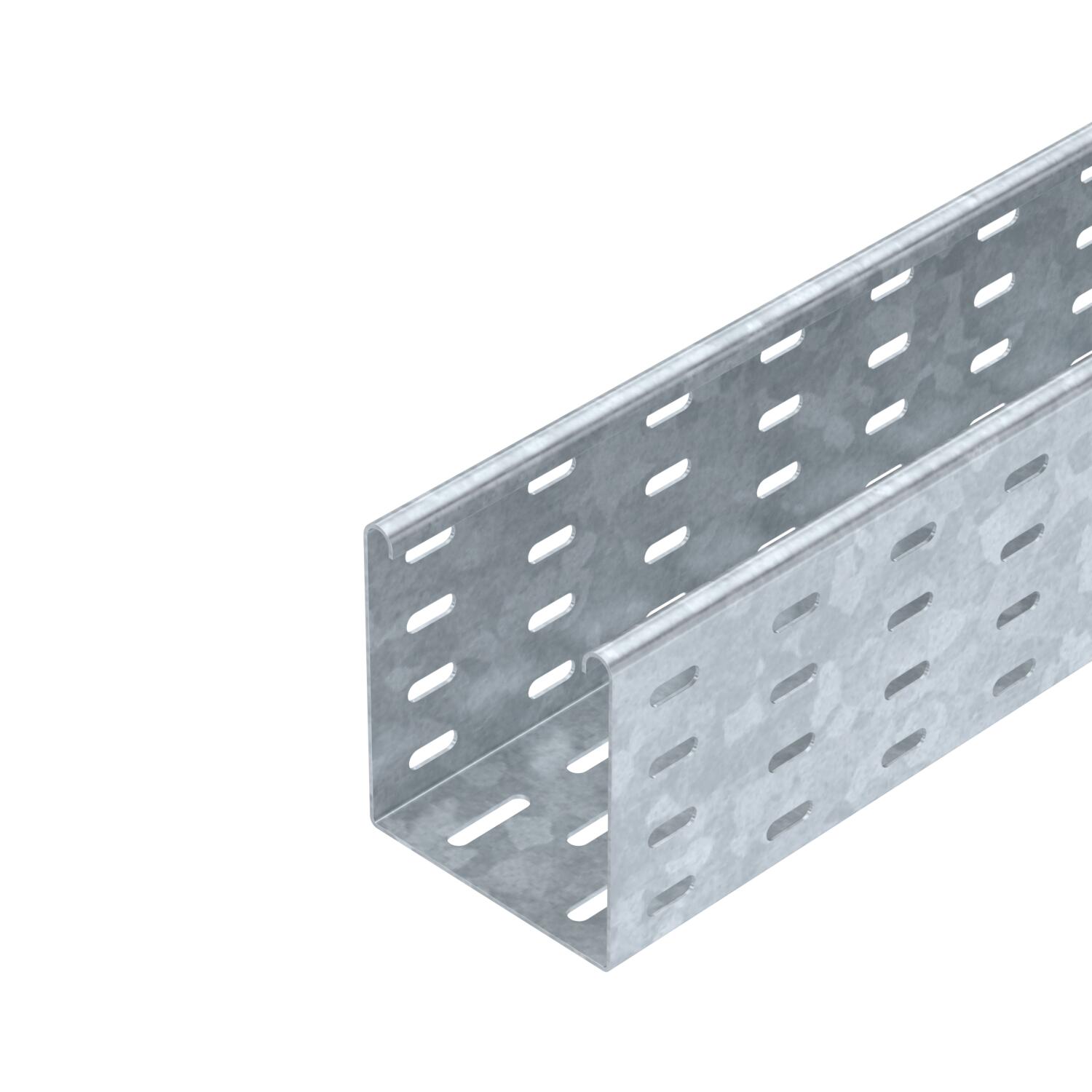

Кабелна скара SKS 110 FT

Кат. № / Тип

Дължина	3000 mm

Ширина

Дебелина на ламарината	1,5 mm

Съхраняване на функционалността	не

Материал	Стомана

Повърхност	Горещо поцинкованe чрез потапяне

Описание на продукта

Описание на продукта

SKS 110 = Тежка система кабелни скари с височина на борда110 мм.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.

Технически данни

Maß W	100 mm
Вид на съединителя система за носене на кабели	завинтено
Височина	110 mm
Височина	4 in
Дебелина на ламарината	1,5 mm
Дебелина на ламарината	0,06 in
Доставяни принадлежности	Комплект надлъжни съединители RLVL 110
Дължина	3000 mm
Дължина	10 ft
Едрогабаритно изпълнение	не
Изпълнение съединител	без съединители
Материал	Стомана
Монтажни отвори в основата	да
Неръждаема стомана, байцвана	не
Отвор по образец на NATO	не
Отстояние 1,5 м	3 kN/m
Отстояние 2,0 м	2,4 kN/m

Отстояние 2,5 м	1,76 kN/m
Отстояние 3,0 м	1,2 kN/m
Отстояние 3,5 м	0,84 kN/m
Отстояние 4,0 м	0,8 kN/m
Повърхност	Горещо поцинкованe чрез потапяне
Полезно сечение	10800 mm²
Полезно сечение	108 cm²
Размер	110 x 100
Размер B	100 mm
Размери	110x100x3000
с капак	не
Странична перфорация	да
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Ширина	4 in
Ширина	100 mm

Всички типове

Тип	Дължина	Ширина	Дебелина на ламарината	Съхраняване на функционалността	Материал	Повърхност	Кат. №	Количество	мин. VKE
SKS 110 FT	3000 mm	100 mm	1,5 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6061605	m	3 m
SKS 120 FT	3000 mm	200 mm	1,5 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6061621	m	3 m
SKS 130 FT	3000 mm	300 mm	1,5 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6061656	m	3 m
SKS 140 FT	3000 mm	400 mm	1,5 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6061672	m	3 m
SKS 150 FT	3000 mm	500 mm	1,5 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6061702	m	3 m
SKS 155 FT	3000 mm	550 mm	1,5 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6061729	m	3 m

Принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Надлъжен и ъглов съединител 110 FT	RLVL 110 FT	6067913	Брой	10 Брой
Дънна планка за челни снадки DD	SSLB 100 DD	7070306	Брой	20 Брой
Капак с въртящо се ключе FT	DRL 100 FT	6051340	m	3 m
Капак с въртящо се ключе DD	DRL 100 DD	6052703	m	3 m
Разделителна преграда 110 DD	TSG 110 DD	6062335	m	3 m
Ъгъл 45° 110 FT	RB 45 110 FT	7068115	Брой	1 Брой
