Кабелна скара SKS 60 FS

Кат. № / Тип

Дължина	3000 mm

Ширина

Дебелина на ламарината	1,5 mm

Съхраняване на функционалността

Материал	Стомана

Повърхност	Лентово поцинкованe

Описание на продукта

Описание на продукта

SKS 60 = Система кабелни скари с височина на борда 60 mm, тежко изпълнение.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.

Технически данни

Maß W	300 mm
Вид на съединителя система за носене на кабели	завинтено
Височина	60 mm
Височина	2 in
Дебелина на ламарината	0,06 in
Дебелина на ламарината	1,5 mm
Доставяни принадлежности	Комплект надлъжни съединители RLVL 60
Дължина	10 ft
Дължина	3000 mm
Едрогабаритно изпълнение	не
Изпълнение съединител	С включен съединител
Материал	Стомана
Монтажни отвори в основата	да
Неръждаема стомана, байцвана	не
Отвор по образец на NATO	не
Отстояние 1,5 м	2,65 kN/m
Отстояние 2,0 м	1,8 kN/m

Отстояние 2,5 м	1,15 kN/m
Отстояние 3,0 м	0,5 kN/m
Перфорация на дъното	7 x 32
Повърхност	Лентово поцинкованe
Полезно сечение	178 cm²
Полезно сечение	17800 mm²
Противопожарна защита	Съхраняване на функционалността на стандартна носеща конструкция
Размер	60 x 300
Размер B	300 mm

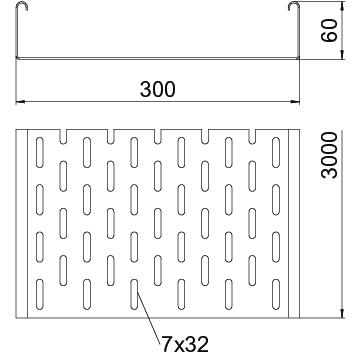

Размери	60x300x3000
с капак	не
Странична перфорация	да
Съхраняване на функционалността	да
Тип тест на натоварване по IEC 61537	Тип II
Ширина	12 in
Ширина	300 mm

Всички типове

Тип	Дължина	Ширина	Дебелина на ламарината	Съхраняване на функционалността	Материал	Повърхност	Кат. №	Количество	мин. VKE
SKS 610 FS	3000 mm	100 mm	1,5 mm	да	Стомана	Лентово поцинкованe	6056105	m	3 m
SKS 615 FS	3000 mm	150 mm	1,5 mm	да	Стомана	Лентово поцинкованe	6056156	m	3 m
SKS 620 FS	3000 mm	200 mm	1,5 mm	да	Стомана	Лентово поцинкованe	6056202	m	3 m
SKS 630 FS	3000 mm	300 mm	1,5 mm	да	Стомана	Лентово поцинкованe	6056296	m	3 m
SKS 640 FS	3000 mm	400 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6056407	m	3 m
SKS 650 FS	3000 mm	500 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6056504	m	3 m
SKS 660 FS	3000 mm	600 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6056601	m	3 m

Принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Надлъжен съединител FS	RLVK 60 FS	6067093	Брой	10 Брой
Комплект надлъжни съединители FS	RV 630 FS	6068189	Брой	10 Брой
Дънна планка за челни снадки FS	SSLB 300 FS	7070217	Брой	20 Брой
Ъгъл 45° 60 FS	RB 45 630 FS	6036106	Брой	1 Брой
90° bend 60 FS	RB 90 630 FS	6036566	Брой	1 Брой
Bend, angle-adjustable, 60 FS	RB W 630 FS	6037106	Брой	1 Брой
Странично отклонение 60 FS	RAA 630 FS	6042117	Брой	1 Брой
Капак с въртящо се ключе FS	DRL 300 FS	6052304	m	3 m
Разделителна преграда 60 FS	TSG 60 FS	6062068	m	3 m
Ъгъл 90° 60 FS	RB 90 630 FS	6043232	Брой	1 Брой
