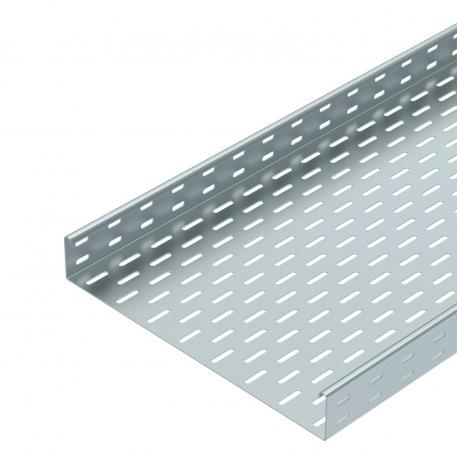

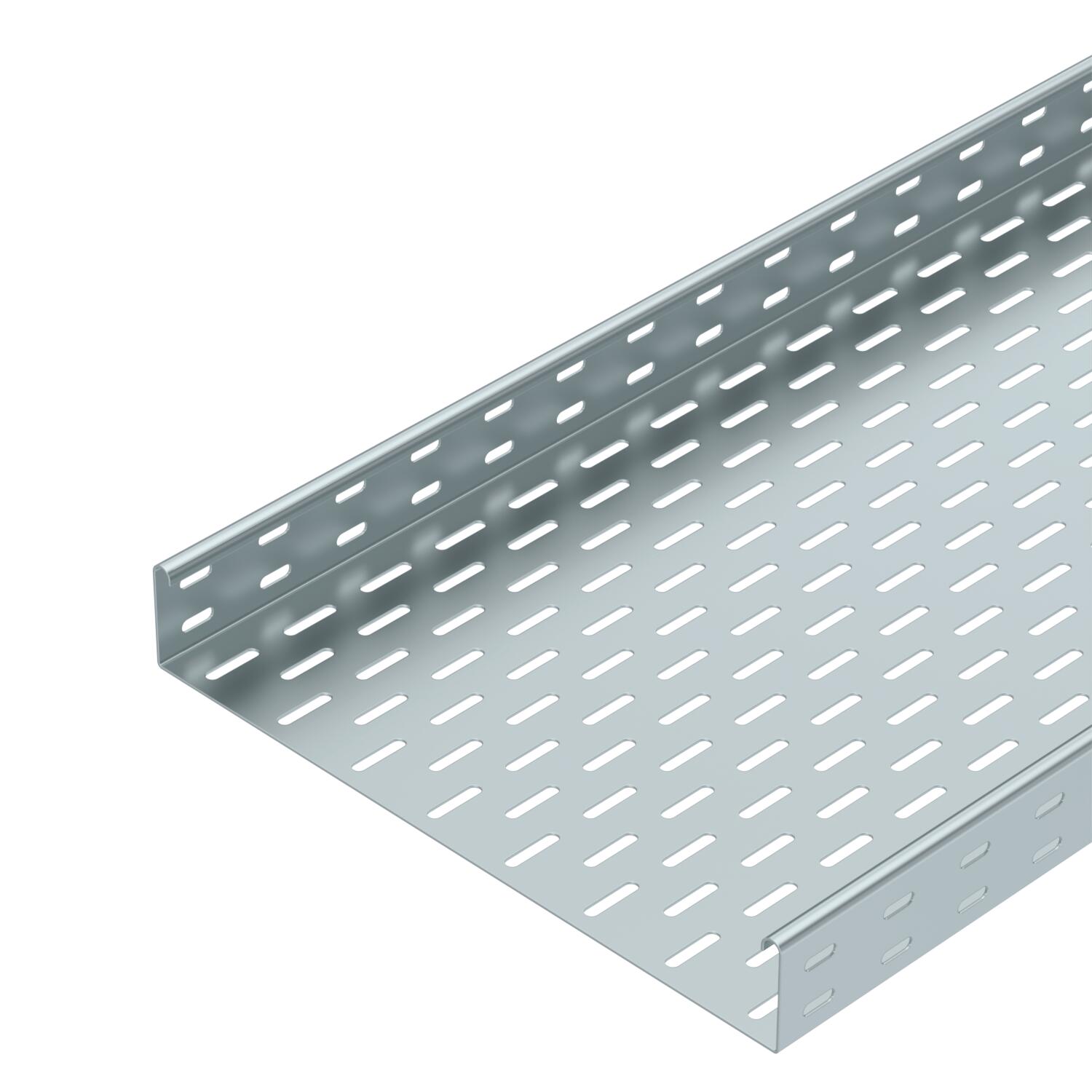

Кабелна скара SKS 60 FS

Кат. № / Тип

Дължина	3000 mm

Ширина

Дебелина на ламарината	1,5 mm

Съхраняване на функционалността

Материал	Стомана

Повърхност	Лентово поцинкованe

Описание на продукта

Описание на продукта

SKS 60 = Система кабелни скари с височина на борда 60 mm, тежко изпълнение.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.

Технически данни

Maß W	400 mm
Вид на съединителя система за носене на кабели	завинтено
Височина	60 mm
Височина	2 in
Дебелина на ламарината	1,5 mm
Дебелина на ламарината	0,06 in
Доставяни принадлежности	Комплект надлъжни съединители RLVL 60
Дължина	10 ft
Дължина	3000 mm
Едрогабаритно изпълнение	не
Изпълнение съединител	С включен съединител
Материал	Стомана
Монтажни отвори в основата	да
Неръждаема стомана, байцвана	не
Отвор по образец на NATO	не
Отстояние 1,5 м	2,65 kN/m

Отстояние 2,0 м	1,8 kN/m
Отстояние 2,5 м	1,15 kN/m
Отстояние 3,0 м	0,5 kN/m
Перфорация на дъното	7 x 32
Повърхност	Лентово поцинкованe
Полезно сечение	23800 mm²
Полезно сечение	238 cm²
Размер	60 x 400
Размер B	400 mm
Размери	60x400x3000
с капак	не
Странична перфорация	да
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Ширина	16 in
Ширина	400 mm

Всички типове

Тип	Дължина	Ширина	Дебелина на ламарината	Съхраняване на функционалността	Материал	Повърхност	Кат. №	Количество	мин. VKE
SKS 610 FS	3000 mm	100 mm	1,5 mm	да	Стомана	Лентово поцинкованe	6056105	m	3 m
SKS 615 FS	3000 mm	150 mm	1,5 mm	да	Стомана	Лентово поцинкованe	6056156	m	3 m
SKS 620 FS	3000 mm	200 mm	1,5 mm	да	Стомана	Лентово поцинкованe	6056202	m	3 m
SKS 630 FS	3000 mm	300 mm	1,5 mm	да	Стомана	Лентово поцинкованe	6056296	m	3 m
SKS 640 FS	3000 mm	400 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6056407	m	3 m
SKS 650 FS	3000 mm	500 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6056504	m	3 m
SKS 660 FS	3000 mm	600 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6056601	m	3 m

Принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Надлъжен съединител FS	RLVK 60 FS	6067093	Брой	10 Брой
Дънна планка за челни снадки FS	SSLB 400 FS	7070221	Брой	20 Брой
Ъгъл 45° 60 FS	RB 45 640 FS	6036108	Брой	1 Брой
90° bend 60 FS	RB 90 640 FS	6036568	Брой	1 Брой
Bend, angle-adjustable, 60 FS	RB W 640 FS	6037108	Брой	1 Брой
Странично отклонение 60 FS	RAA 640 FS	6042119	Брой	1 Брой
Капак с въртящо се ключе FS	DRL 400 FS	6052401	m	3 m
Разделителна преграда 60 FS	TSG 60 FS	6062068	m	3 m
Ъгъл 45° 60 FS	RB 45 640 FS	7000383	Брой	1 Брой
Ъгъл 90° 60 FS	RB 90 640 FS	7001290	Брой	1 Брой
