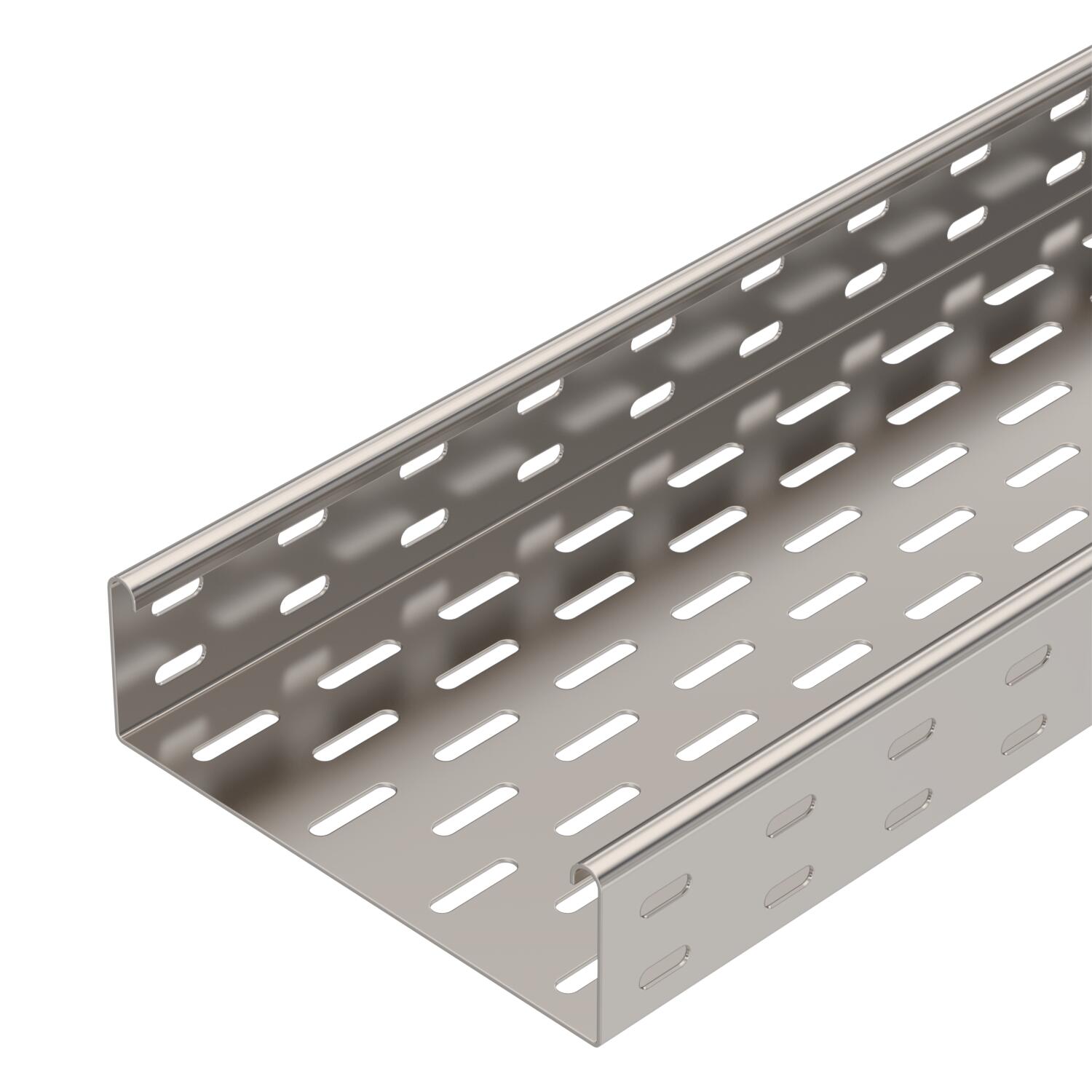

Kабелна скара SKS 60 V2A
Кат. № 6056737 | Електронен артикулен номер (EAN) 4012196120611
- Описание на продукта
-
Описание на продуктаSKS 60 = Система кабелни скари с височина на борда 60 mm, тежко изпълнение.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
-
- Технически данни
-
Технически данни
CO₂ отпечатък (GWP) от люлка до портата 20,0669 кг CO₂e / 1 Метър Maß W 200 mm Вид на съединителя система за носене на кабели завинтено Височина 60 mm Височина 2 in Дебелина на ламарината 1,5 mm Дебелина на ламарината 0,06 in Дължина 10 ft Дължина 3000 mm Едрогабаритно изпълнение не Изпълнение съединител без съединители Материал Неръждаема стомана, 1.4301 Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Отстояние 1,5 м 2,65 kN/m Отстояние 2,0 м 1,8 kN/m Отстояние 2,5 м 1,15 kN/m Отстояние 3,0 м 0,5 kN/m Повърхност без покритие, за допълнителна обработка Полезно сечение 11800 mm² Полезно сечение 118 cm² Размер B 200 mm Размери 60x200x3000 с капак не Странична перфорация да Съхраняване на функционалността да Тип тест на натоварване по IEC 61537 Тип II Цвят неръждаема стомана Ширина 200 mm Ширина 8 in Технически данни
Диаграма на натоварване кабелна скара тип SKS 60
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Надлъжен съединител 60 V2A
RLVK 60 A2 6067654 10 Брой
Дънна планка за челни снадки V2A
SSLB 200 A2 7070361 20 Брой
Ъгъл 90° 60 V2A
RB 90 620 A2 6036624 1 Брой
Регулируем ъгъл 60 V2A
RB W 620 A2 6037154 1 Брой
Странично отклонение 60 V2A
RAA 620 A2 6042315 1 Брой
Капак със затварящи ключета V2A
DRL 200 A2 6052894 3 m
Разделителна стена 60 V2A
TSG 60 A2 6062084 3 m - Изтегляния
-
