Кабелна скара SKS 85 FS 3000 | 100 | 1,5 | не | Стомана | Лентово поцинкованe
morepic-1 morepic-2

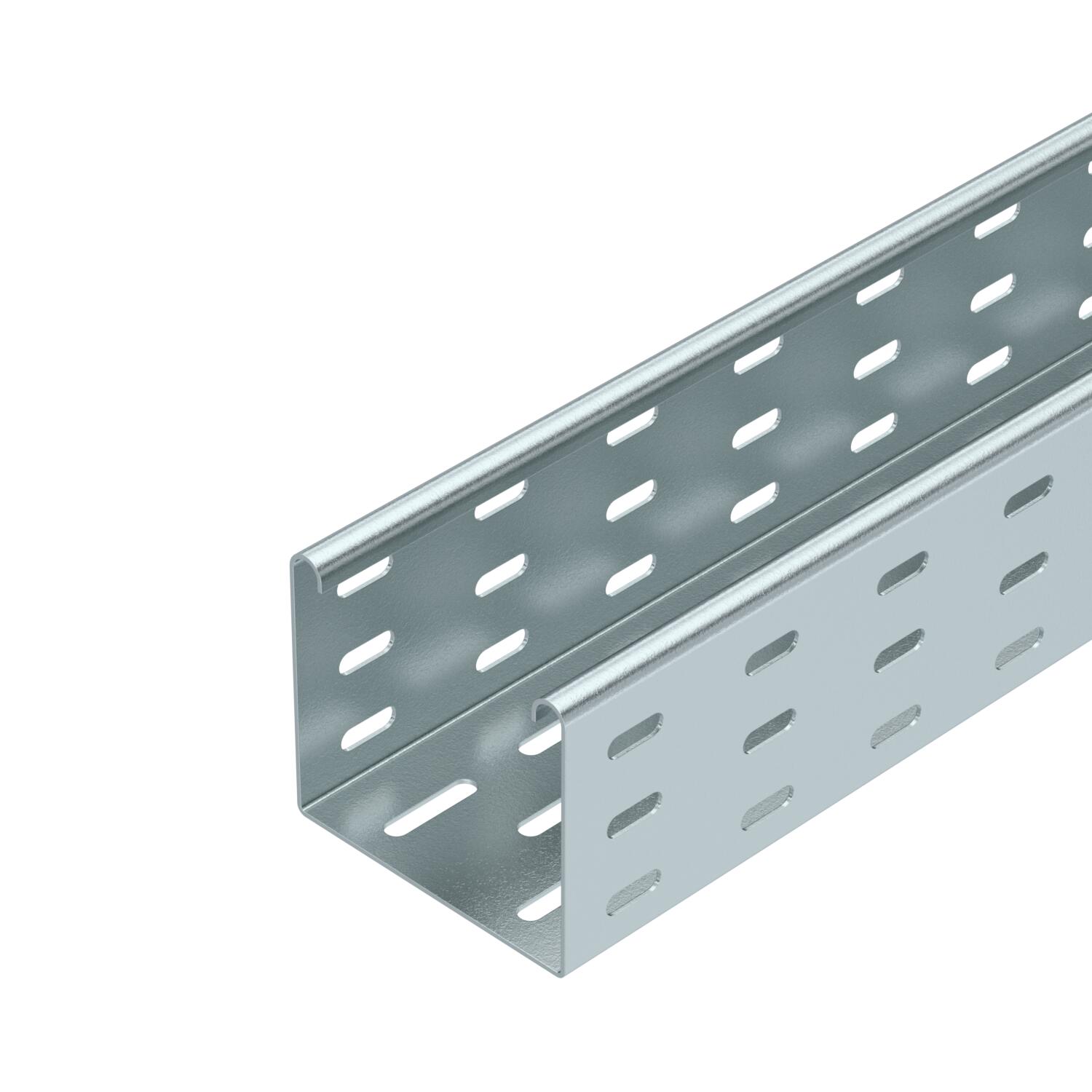

Кабелна скара SKS 85 FS

Кат. № 6058108 | Електронен артикулен номер (EAN) 4012196061099

3000 mm
1,5 mm
не
Стомана
Лентово поцинкованe
Описание на продукта
Описание на продукта
SKS 85 = Система кабелни скари с височина на борда 85 mm, тежко изпълнение.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Communautés Européennes, EG Декларация за съответствие по директивите на EС
  • UKCA declaration of conformity
Технически данни

Технически данни

CO₂ отпечатък (GWP) от люлка до портата 8,4834 кг CO₂e / 1 Метър
Maß W 100 mm
Вид на съединителя система за носене на кабели завинтено
Височина 85 mm
Височина 3 in
Дебелина на ламарината 0,6 in
Дебелина на ламарината 1,5 mm
Дължина 10 ft
Дължина 3000 mm
Едрогабаритно изпълнение не
Изпълнение съединител С включен съединител
Материал Стомана
Монтажни отвори в основата да
Неръждаема стомана, байцвана не
Отвор по образец на NATO не
Отстояние 1,5 м 2,8 kN/m
Отстояние 2,0 м 2,25 kN/m
Отстояние 2,5 м 1,5 kN/m
Отстояние 3,0 м 0,75 kN/m
Повърхност Лентово поцинкованe
Полезно сечение 8300 mm²
Полезно сечение 83 cm²
Размер 85 x 100
Размер B 100 mm
Размери 85x100x3000
с капак не
Странична перфорация да
Съхраняване на функционалността не
Тип тест на натоварване по IEC 61537 Тип II
Цвят цвят цинк
Ширина 100 mm
Ширина 4 in

Технически данни

Диаграма на натоварване кабелна скара тип SKS 85

Диаграма на натоварване кабелна скара тип SKS 85
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Всички типове

Всички типове

Тип Дължина Ширина Дебелина на ламарината Съхраняване на функционалността Материал Повърхност Кат. № Количество мин. VKE
SKS 810 FS 3000 mm 100 mm 1,5 mm не Стомана Лентово поцинкованe 6058108
3 m
SKS 820 FS 3000 mm 200 mm 1,5 mm не Стомана Лентово поцинкованe 6058205
3 m

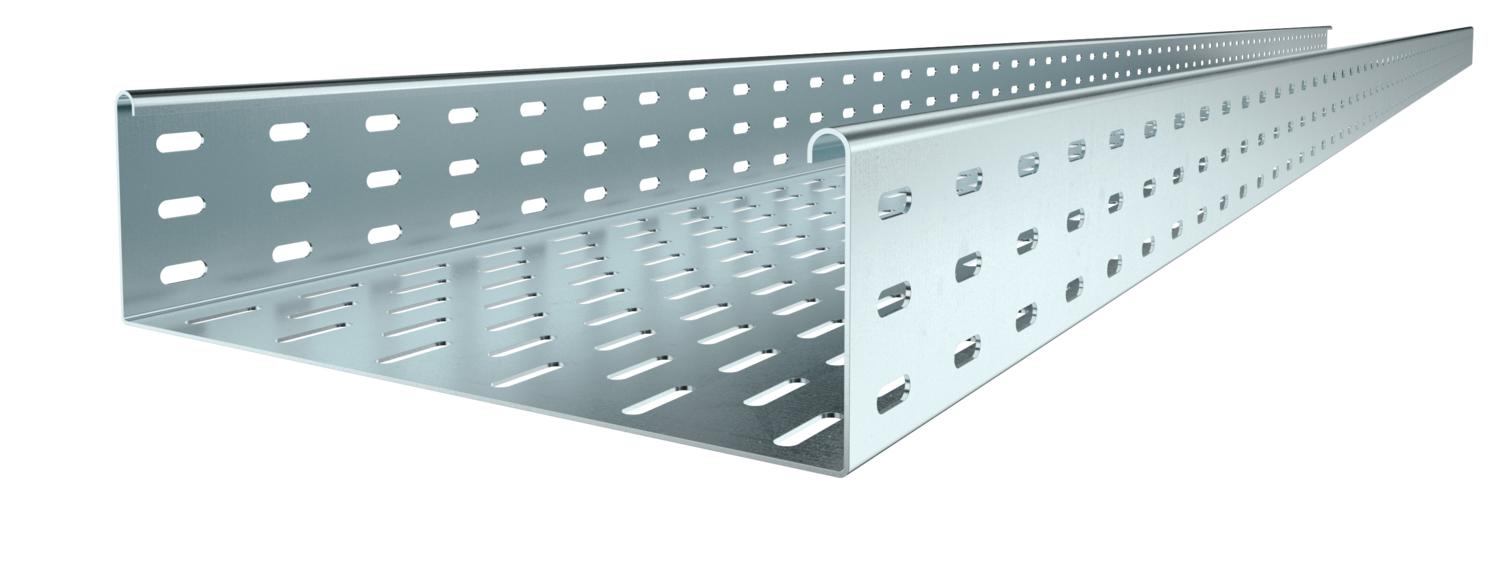

SKS 830 FS 3000 mm 300 mm 1,5 mm не Стомана Лентово поцинкованe 6058302
3 m
SKS 840 FS 3000 mm 400 mm 1,5 mm не Стомана Лентово поцинкованe 6058396
3 m
SKS 850 FS 3000 mm 500 mm 1,5 mm не Стомана Лентово поцинкованe 6058507
3 m
SKS 860 FS 3000 mm 600 mm 1,5 mm не Стомана Лентово поцинкованe 6058604
3 m
Принадлежности

Системни принадлежности

Продукти Тип Кат. № Количество мин. VKE
Надлъжен и ъглов съединител FS Надлъжен и ъглов съединител FS RLVL 85 FS 6067123
10 Брой
Дънна планка за челни снадки FS Дънна планка за челни снадки FS SSLB 100 FS 7070205
20 Брой
45° bend 85 FS 45° bend 85 FS RB 45 810 FS 6036200
1 Брой
90° bend 85 FS 90° bend 85 FS RB 90 810 FS 6036700
1 Брой
T piece 85 FS T piece 85 FS RT 810 FS 6038210
1 Брой
Капак с въртящо се ключе FS Капак с въртящо се ключе FS DRL 100 FS 6052096
3 m
Разделителна преграда 85 FS Разделителна преграда 85 FS TSG 85 FS 6062114
3 m
Ъгъл 90° 85 FS Ъгъл 90° 85 FS RB 90 810 FS 7001762
1 Брой
