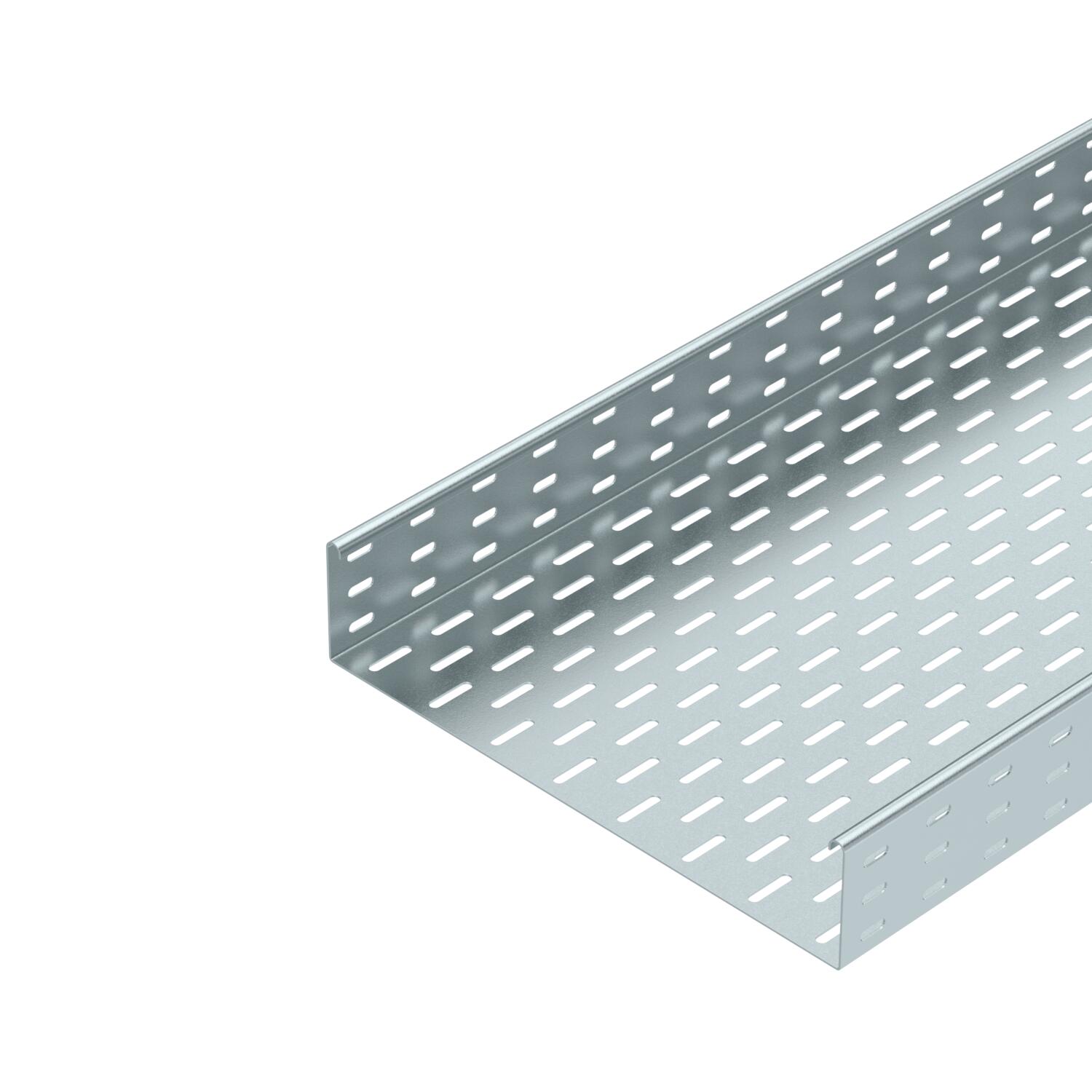

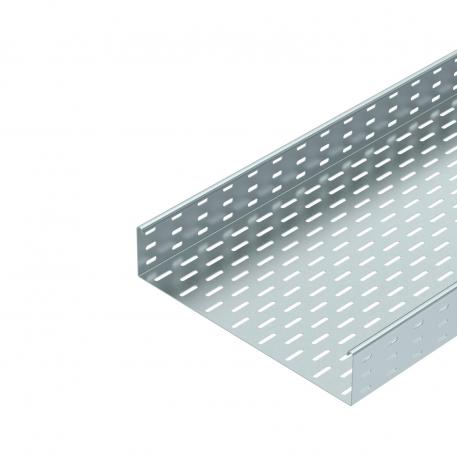

Кабелна скара SKS 85 FS

Кат. № / Тип

Дължина	3000 mm

Ширина

Дебелина на ламарината	1,5 mm

Съхраняване на функционалността	не

Материал	Стомана

Повърхност	Лентово поцинкованe

Описание на продукта

Описание на продукта

SKS 85 = Система кабелни скари с височина на борда 85 mm, тежко изпълнение.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.

Технически данни

Maß W	400 mm
Вид на съединителя система за носене на кабели	завинтено
Височина	3 in
Височина	85 mm
Дебелина на ламарината	0,6 in
Дебелина на ламарината	1,5 mm
Доставяни принадлежности	Комплект надлъжни съединители RLVL 85
Дължина	10 ft
Дължина	3000 mm
Едрогабаритно изпълнение	не
Изпълнение съединител	С включен съединител
Материал	Стомана
Монтажни отвори в основата	да
Неръждаема стомана, байцвана	не
Отвор по образец на NATO	не
Отстояние 1,5 м	2,8 kN/m

Отстояние 2,0 м	2,25 kN/m
Отстояние 2,5 м	1,5 kN/m
Отстояние 3,0 м	0,75 kN/m
Повърхност	Лентово поцинкованe
Полезно сечение	33800 mm²
Полезно сечение	338 cm²
Размер	85 x 400
Размер B	400 mm
Размери	85x400x3000
с капак	не
Странична перфорация	да
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Ширина	16 in
Ширина	400 mm

Всички типове

Тип	Дължина	Ширина	Дебелина на ламарината	Съхраняване на функционалността	Материал	Повърхност	Кат. №	Количество	мин. VKE
SKS 810 FS	3000 mm	100 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6058108	m	3 m
SKS 820 FS	3000 mm	200 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6058205	m	3 m
SKS 830 FS	3000 mm	300 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6058302	m	3 m
SKS 840 FS	3000 mm	400 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6058396	m	3 m
SKS 850 FS	3000 mm	500 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6058507	m	3 m
SKS 860 FS	3000 mm	600 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6058604	m	3 m

Принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Надлъжен и ъглов съединител FS	RLVL 85 FS	6067123	Брой	10 Брой
Дънна планка за челни снадки FS	SSLB 400 FS	7070221	Брой	20 Брой
Капак с въртящо се ключе FS	DRL 400 FS	6052401	m	3 m
Разделителна преграда 85 FS	TSG 85 FS	6062114	m	3 m
Ъгъл 45° 85 FS	RB 45 840 FS	7000529	Брой	1 Брой
