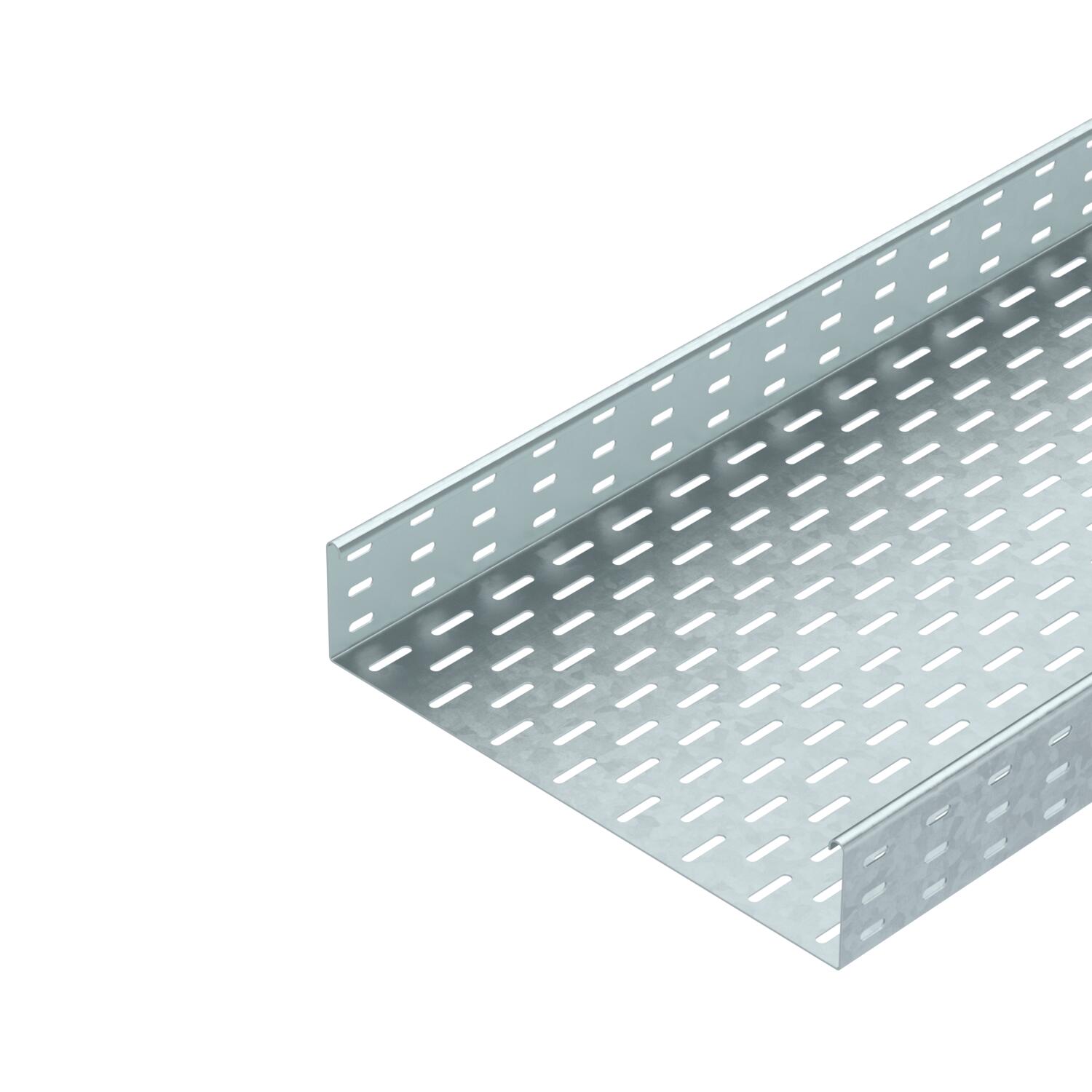

Кабелна скара SKS 85 FT

Кат. № / Тип

Дължина	3000 mm

Ширина

Дебелина на ламарината	1,5 mm

Съхраняване на функционалността	не

Материал	Стомана

Повърхност	Горещо поцинкованe чрез потапяне

Описание на продукта

Описание на продукта

SKS 85 = Система кабелни скари с височина на борда 85 mm, тежко изпълнение.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.

Технически данни

Вид на съединителя система за носене на кабели	завинтено
Височина	85 mm
Височина	3 in
Дебелина на ламарината	1,5 mm
Дебелина на ламарината	0,6 in
Дължина	3000 mm
Дължина	10 ft
Едрогабаритно изпълнение	не
Изпълнение съединител	без съединители
Материал	Стомана
Монтажни отвори в основата	да
Неръждаема стомана, байцвана	не
Отвор по образец на NATO	не
Отстояние 1,5 м	2,8 kN/m
Отстояние 2,0 м	2,25 kN/m

Отстояние 2,5 м	1,5 kN/m
Отстояние 3,0 м	0,75 kN/m
Повърхност	Горещо поцинкованe чрез потапяне
Полезно сечение	33800 mm²
Полезно сечение	338 cm²
Размер	85 x 400
Размер B	400 mm
Размери	85x400x3000
с капак	не
Странична перфорация	да
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Ширина	16 in
Ширина	400 mm

Всички типове

Тип	Дължина	Ширина	Дебелина на ламарината	Съхраняване на функционалността	Материал	Повърхност	Кат. №	Количество	мин. VKE
SKS 810 FT	3000 mm	100 mm	1,5 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6058620	m	3 m
SKS 820 FT	3000 mm	200 mm	1,5 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6058647	m	3 m
SKS 830 FT	3000 mm	300 mm	1,5 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6058663	m	3 m
SKS 840 FT	3000 mm	400 mm	1,5 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6058698	m	3 m
SKS 850 FT	3000 mm	500 mm	1,5 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6058728	m	3 m
SKS 860 FT	3000 mm	600 mm	1,5 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6058744	m	3 m

Принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Надлъжен и ъглов съединител FT	RLVL 85 FT	6067816	Брой	10 Брой
Капак с въртящо се ключе FT	DRL 400 FT	6051413	m	3 m
Капак с въртящо се ключе DD	DRL 400 DD	6052715	m	3 m
Разделителна преграда 85 DD	TSG 85 DD	6062331	m	3 m
Ъгъл 90° 85 FT	RB 90 840 FT	7126417	Брой	1 Брой
