Кабелна стълба LCIS 110, 6 m C30 FT 6000 | 200 | 1,5 | не
morepic-1 morepic-2 video-1

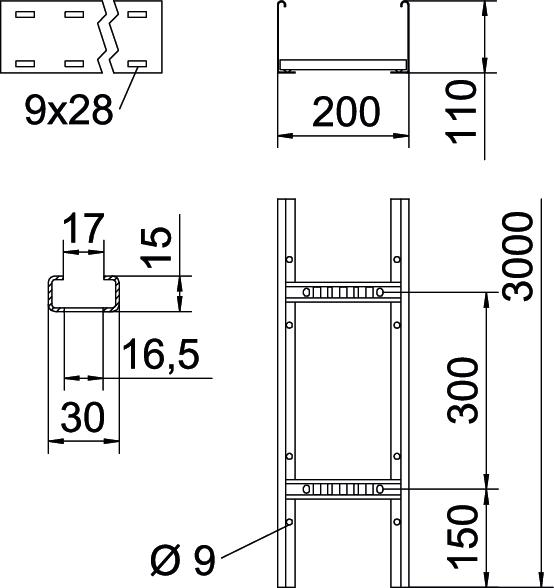

Кабелна стълба LCIS 110, 6 m C30 FT

Кат. № 6209820 | Електронен артикулен номер (EAN) 4012196431632

6000 mm
1,5 mm
не
Описание на продукта
Описание на продукта
Кабелна стълба с височина на борда 110 mm, със заварени, отворени нагоре напречни шпроси С30. Огънат ръб на борда за подсилване и за защита на кабелите. Закрепване върху конзолата посредством клеми тип LKS 40. Ширината на шлица на шпросата 16,5 mm, подходяща скоба тип 2056.
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.
  • Communautés Européennes, EG Декларация за съответствие по директивите на EС
  • UKCA declaration of conformity
  • Cable ladder, side height 110 mm
Технически данни

Технически данни

CO₂ отпечатък (GWP) от люлка до портата 9,0315 кг CO₂e / 1 Метър
Височина 110 mm
Дебелина на борда 1,5 mm
Дължина 6000 mm
Едрогабаритно изпълнение не
Закрепване на шпросата заваряване
Изпълнение на страничния борд плосък профил
Изпълнение на шпросите Перфориран профил
Материал Стомана
Неръждаема стомана, байцвана не
Отстояние 2,0 м 3 kN/m
Отстояние 2,5 м 2 kN/m
Отстояние 3,0 м 1,4 kN/m
Отстояние 3,5 м 1,05 kN/m
Отстояние 4,0 м 0,8 kN/m
Повърхност Горещо поцинкованe чрез потапяне
Полезно сечение 180 cm²
Полезно сечение 18000 mm²
Размер на шлица на шпроса 17,00
Размер B 200 mm
Размери 110x200x6000
Разстояние между напречните шпроси 300 mm
Странична перфорация да
Съхраняване на функционалността не
Цвят цвят цинк
Ширина 200 mm

Технически данни

Диаграма на натоварване на кабелна стълба LCIS 110

Диаграма на натоварване на кабелна стълба LCIS 110
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Всички типове

Всички типове

Тип Дължина Ширина Дебелина на борда Съхраняване на функционалността Кат. № Количество мин. VKE
LCIS 1120 6 FT 6000 mm 200 mm 1,5 mm не 6209820
6 m
LCIS 1130 6 FT 6000 mm 300 mm 1,5 mm не 6209822
6 m
LCIS 1140 6 FT 6000 mm 400 mm 1,5 mm не 6209824
6 m
LCIS 1150 6 FT 6000 mm 500 mm 1,5 mm не 6209826
6 m
LCIS 1160 6 FT 6000 mm 600 mm 1,5 mm не 6209828
6 m
Принадлежности

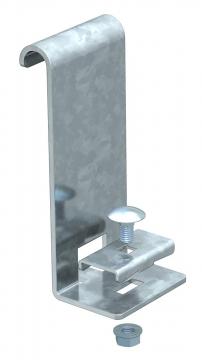

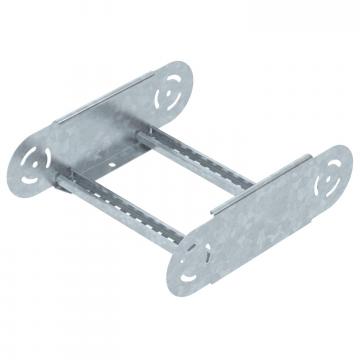

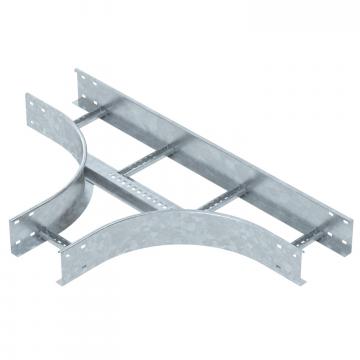

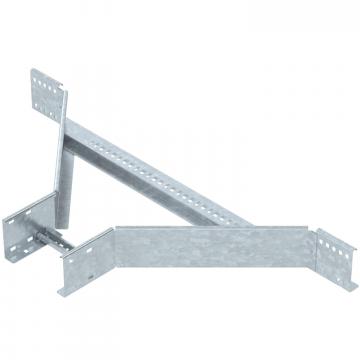

Системни принадлежности

Продукти Тип Кат. № Количество мин. VKE
Надлъжен съединител FT Надлъжен съединител FT LVG 110 FT 6216548
10 Брой
90° bend 110 FT 90° bend 110 FT LB 90 1120 R3 FT 6225142
1 Брой
Мултифункционален съединител FT Мултифункционален съединител FT LMFV 1120 FT 6225770
1 Брой
Капак с въртящо се ключе FT Капак с въртящо се ключе FT DRL 200 FT 6051367
3 m
Разделителна преграда 85 DD Разделителна преграда 85 DD TSG 85 DD 6062331
3 m
Планка за отклонение на кабели FT Планка за отклонение на кабели FT LAB 20 FT 6220436
1 Брой

Монтажни принадлежности

Продукти Тип Кат. № Количество мин. VKE
Предпазна капачка Предпазна капачка SKH 110 OR 6222553
20 Чифт
