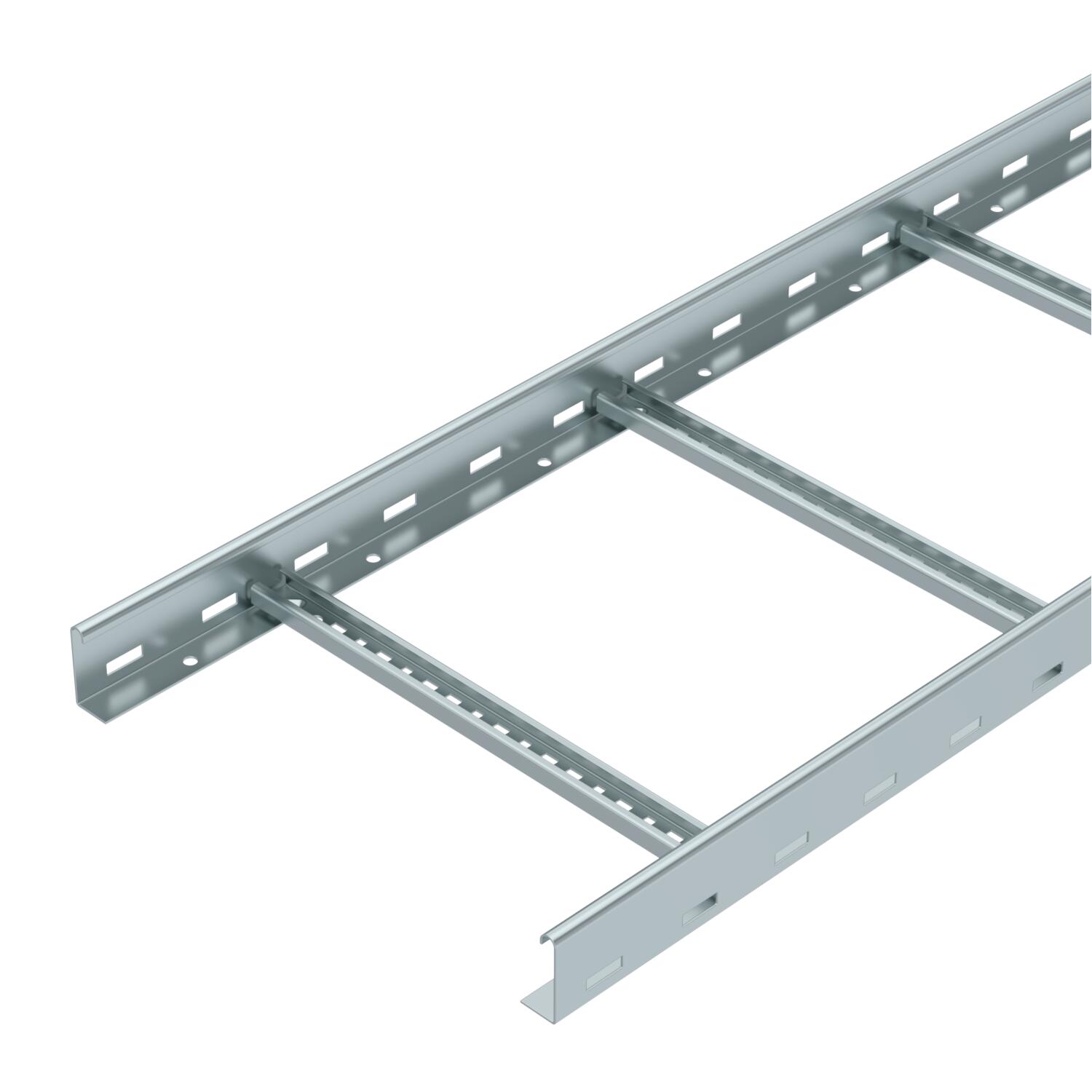

Кабелна стълба LCIS 60, 3 m C30 FS
Кат. № 6209614 | Електронен артикулен номер (EAN) 4012196487592
- Описание на продукта
-

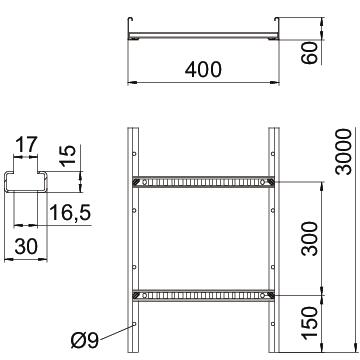

Описание на продуктаКабелна стълба с височина на борда 60 mm, със заварени, отворени нагоре напречни шпроси С30. Огънат ръб на борда за подсилване и за защита на кабелите. Закрепване върху конзолата посредством клеми тип LKS 40. Ширината на шлица на шпросата 16,5 mm, подходяща скоба тип BS-H....
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.
-
- Технически данни
-
Технически данни
CO₂ отпечатък (GWP) от люлка до портата 7,7976 кг CO₂e / 1 Метър Височина 60 mm Дебелина на борда 1,5 mm Дължина 3000 mm Едрогабаритно изпълнение не Закрепване на шпросата заваряване Изпълнение на страничния борд плосък профил Изпълнение на шпросите Перфориран профил Материал Стомана Неръждаема стомана, байцвана не Отстояние 1,5 м 3,3 kN/m Отстояние 2,0 м 2 kN/m Отстояние 2,5 м 1,3 kN/m Отстояние 3,0 м 1 kN/m Отстояние 3,5 м 0,78 kN/m Отстояние 4,0 м 0,4 kN/m Повърхност Лентово поцинкованe Полезно сечение 16000 mm² Полезно сечение 160 cm² Размер на шлица на шпроса 17,00 Размер B 400 mm Размери 60x400x3000 Разстояние между напречните шпроси 300 mm Странична перфорация да Съхраняване на функционалността не Цвят цвят цинк Ширина 400 mm Технически данни
Диаграма на натоварване на кабелна стълба LCIS 60
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Надлъжен съединител FS
LVG 60 FS 6208840 10 Брой
Ъгъл 90° 60 FS
LB 90 640 R3 FS 6225046 1 Брой
Мултифункционален съединител FS
LMFV 640 FS 6225714 1 Брой
Капак с въртящо се ключе FS
DRL 400 FS 6052401 3 m
Разделителна преграда 45 FS
TSG 45 FS 6062033 3 m Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Предпазна капачка 60
SKH 60 OR 6222537 40 Чифт - Изтегляния
-
Спецификация LCIS 640 3 FS / 6209614 , 0.34MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие LCIS 640 3 FS / 6209614 , 0.16MB , pdfДекларация за съответствие Великобритания LCIS 640 3 FS / 6209614 , 0.09MB , pdfREACH Декларация за съответствие LCIS 640 3 FS / 6209614 , 0.12MB , pdfRoHS Декларация за съответствие LCIS 640 3 FS / 6209614 , 0.13MB , pdfДекларация за екологичност Environmental Product Declaration (EPD) , 1.48MB , pdfРъководство за монтаж Инструкция за монтаж на Системи кабелни стълби , 6.45MB , pdfРъководство за монтаж General information on the mounting , 2.61MB , pdf
