Кабелна стълба LCIS 60, 3 m C30 FT 3000 | 200 | 1,5 | не
morepic-1 morepic-2 video-1

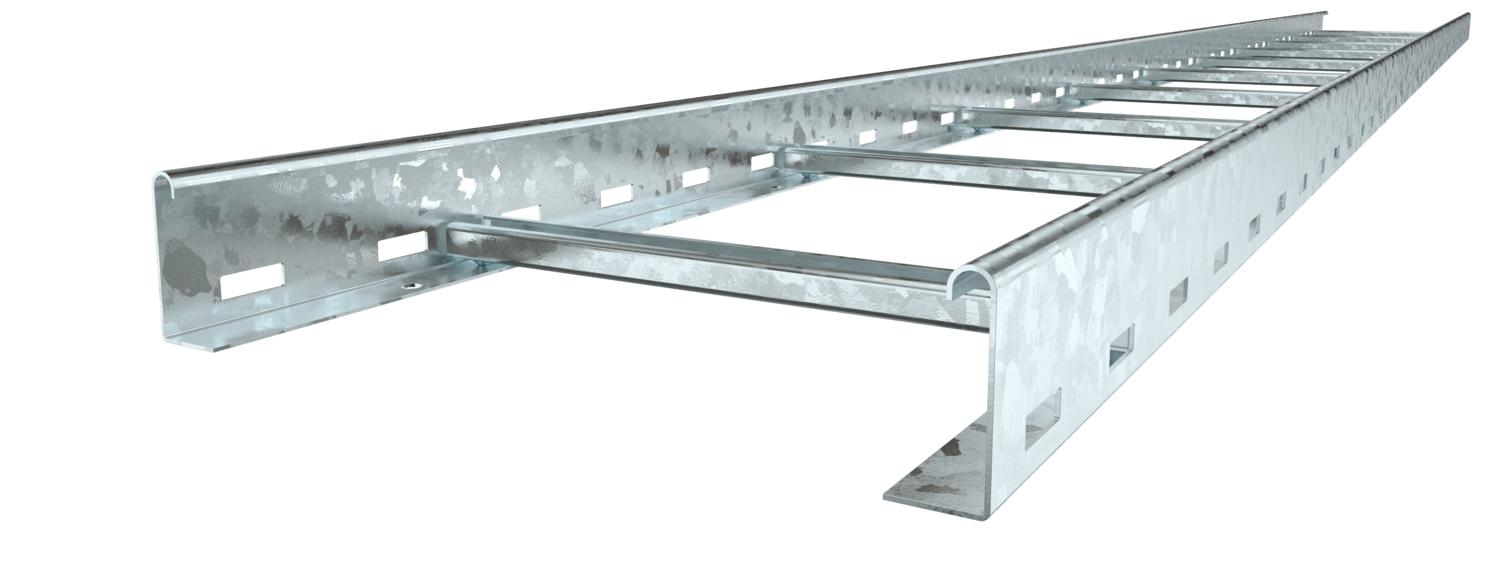

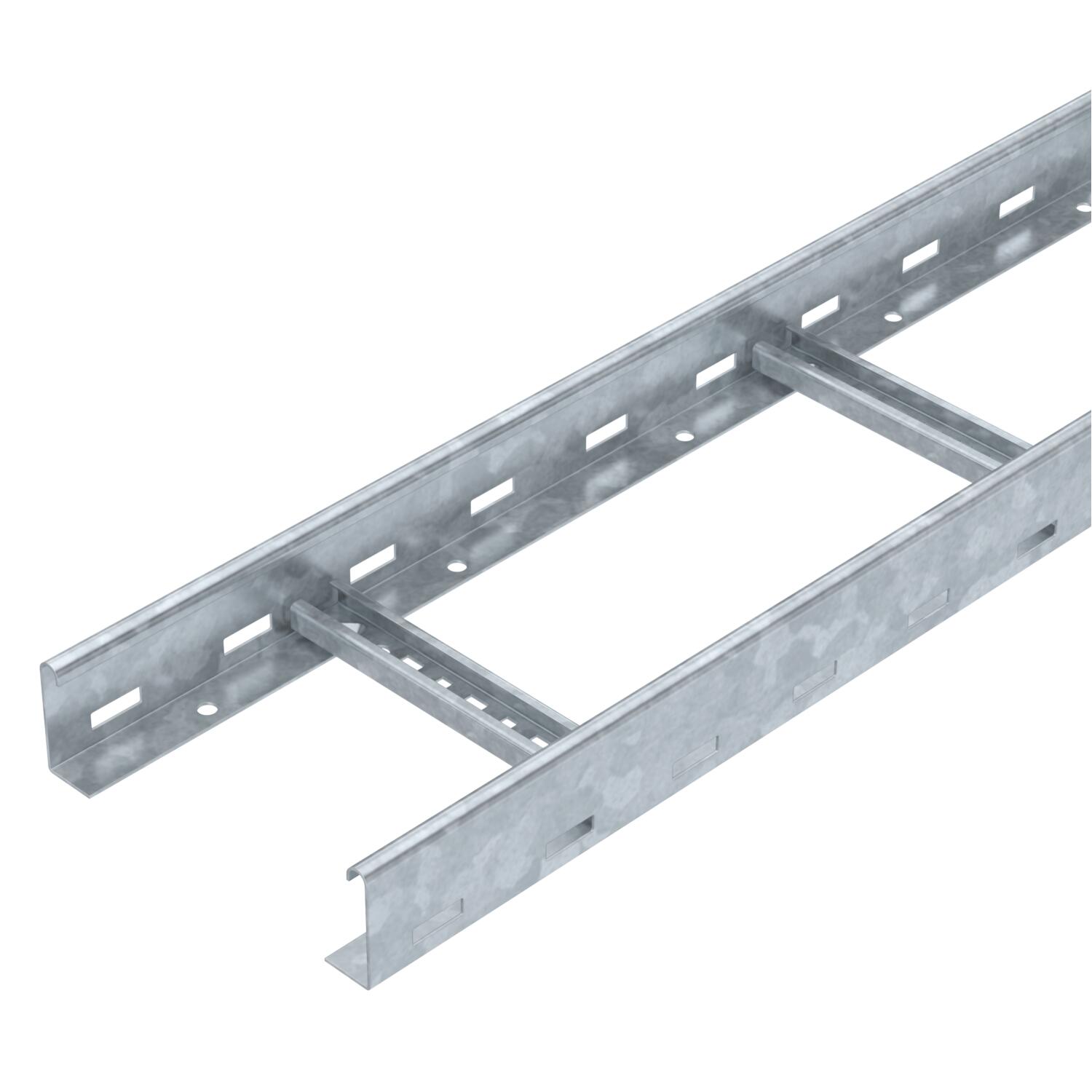

Кабелна стълба LCIS 60, 3 m C30 FT

Кат. № 6209721 | Електронен артикулен номер (EAN) 4012196431731

3000 mm
1,5 mm
не
Описание на продукта

Описание на продукта

Кабелна стълба с височина на борда 60 mm със заварени, отворени нагоре шпроси С30. Огънат ръб на борда за подсилване и за защита. Закрепването върху конзолата става с клеми тип LKS 40. Ширината на шлица на шпросата е 16,5 mm, подходящата скоба е тип BS-H....
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.
  • Communautés Européennes, EG Декларация за съответствие по директивите на EС
  • UKCA declaration of conformity
  • Cable ladder, side height 60 mm
Технически данни

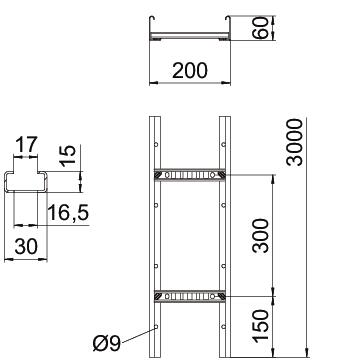

Размери

Височина 60 mm
Дебелина на борда 1,5 mm
Дължина 3000 ft
Дължина 3000 mm
Едрогабаритно изпълнение не
Закрепване на шпросата заваряване
Изпълнение на страничния борд плосък профил
Изпълнение на шпросите Перфориран профил
Материал Стомана
Неръждаема стомана, байцвана не
Отстояние 1,5 м 3,3 kN/m
Отстояние 2,0 м 2 kN/m
Отстояние 2,5 м 1,3 kN/m
Отстояние 3,0 м 1 kN/m
Отстояние 3,5 м 0,78 kN/m
Отстояние 4,0 м 0,4 kN/m
Повърхност Горещо поцинкованe чрез потапяне
Полезно сечение 8000 mm²
Полезно сечение 80 cm²
Размер на шлица на шпроса 17,00
Размер B 200 mm
Размери 60x200x3000
Разстояние между напречните шпроси 300 mm
Странична перфорация да
Съхраняване на функционалността не
Ширина 200 mm

Технически данни

Диаграма на натоварване на кабелна стълба LCIS 60

Диаграма на натоварване на кабелна стълба LCIS 60
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Всички типове

Всички типове

Тип Дължина Ширина Дебелина на борда Съхраняване на функционалността Кат. № Количество мин. VKE
LCIS 620 3 FT 3000 mm 200 mm 1,5 mm не 6209721
3 m
LCIS 630 3 FT 3000 mm 300 mm 1,5 mm не 6209723
3 m
LCIS 640 3 FT 3000 mm 400 mm 1,5 mm не 6209725
3 m
LCIS 650 3 FT 3000 mm 500 mm 1,5 mm не 6209727
3 m
LCIS 660 3 FT 3000 mm 600 mm 1,5 mm не 6209729
3 m
Принадлежности

Системни принадлежности

Продукти Тип Кат. № Количество мин. VKE
Надлъжен съединител FT Надлъжен съединител FT LVG 60 FT 6208843
10 Брой
Ъгъл 90° 60 FT Ъгъл 90° 60 FT LB 90 620 R3 FT 6225062
1 Брой
Мултифункционален съединител FT Мултифункционален съединител FT LMFV 620 FT 6225730
1 Брой
Капак с въртящо се ключе FT Капак с въртящо се ключе FT DRL 200 FT 6051367
3 m
Разделителна преграда Разделителна преграда TSG 45 DD 6062321
3 m
Планка за отклонение на кабели FT Планка за отклонение на кабели FT LAB 20 FT 6220436
1 Брой

Монтажни принадлежности

Продукти Тип Кат. № Количество мин. VKE
Предпазна капачка 60 Предпазна капачка 60 SKH 60 OR 6222537
40 Чифт
