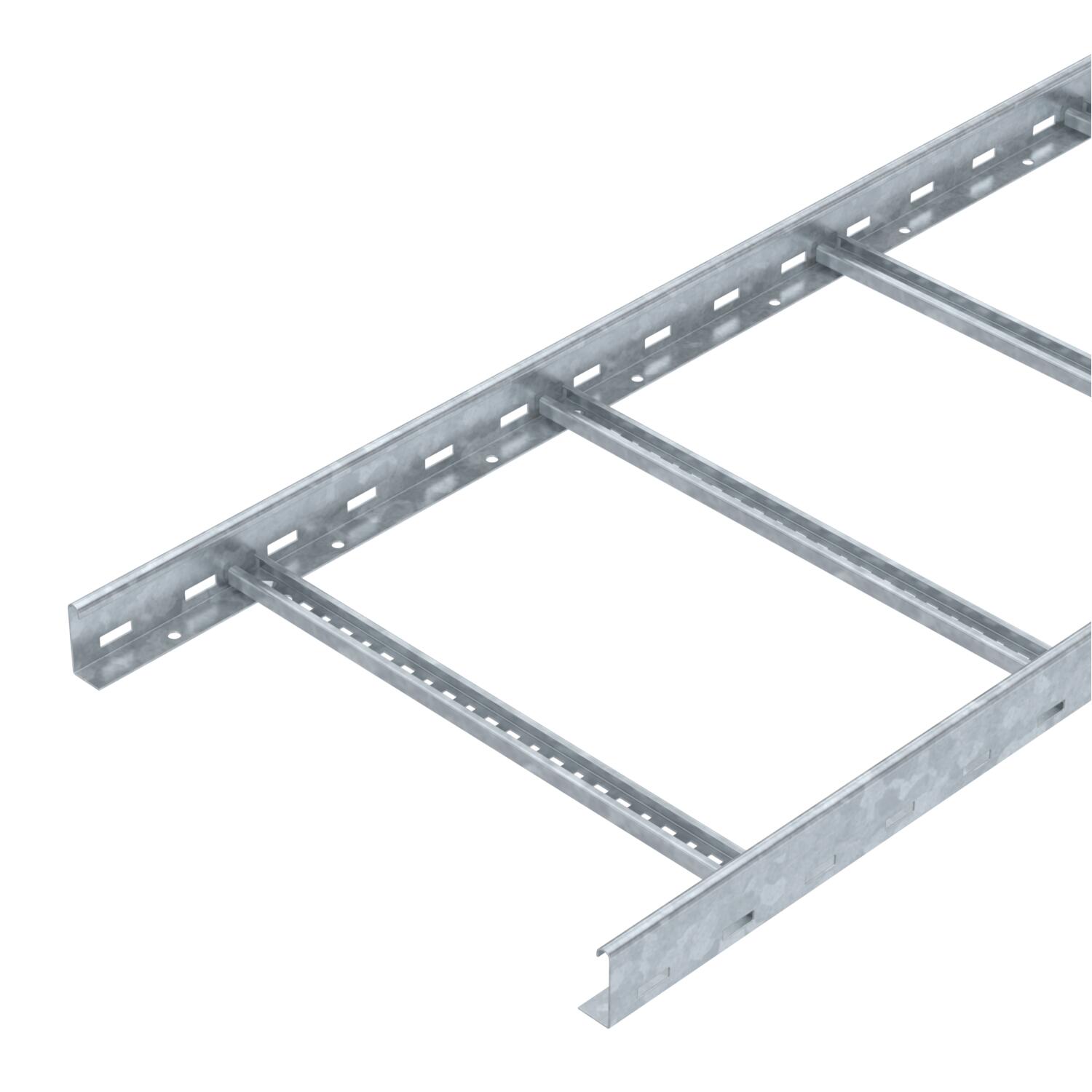

Кабелна стълба LCIS 60, 3 m C30 FT
Кат. № 6209727 | Електронен артикулен номер (EAN) 4012196431762
- Описание на продукта
-
Описание на продукта
Кабелна стълба с височина на борда 60 mm със заварени, отворени нагоре шпроси С30. Огънат ръб на борда за подсилване и за защита. Закрепването върху конзолата става с клеми тип LKS 40. Ширината на шлица на шпросата е 16,5 mm, подходящата скоба е тип BS-H....
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.
-
- Технически данни
-

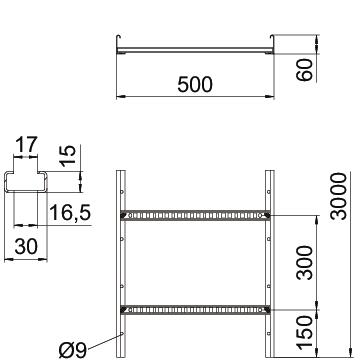

Размери
Височина 60 mm Дебелина на борда 1,5 mm Дължина 3000 mm Дължина 3000 ft Едрогабаритно изпълнение не Закрепване на шпросата заваряване Изпълнение на страничния борд плосък профил Изпълнение на шпросите Перфориран профил Материал Стомана Неръждаема стомана, байцвана не Отстояние 1,5 м 3,3 kN/m Отстояние 2,0 м 2 kN/m Отстояние 2,5 м 1,3 kN/m Отстояние 3,0 м 1 kN/m Отстояние 3,5 м 0,78 kN/m Отстояние 4,0 м 0,4 kN/m Повърхност Горещо поцинкованe чрез потапяне Полезно сечение 20000 mm² Полезно сечение 200 cm² Размер на шлица на шпроса 17,00 Размер B 500 mm Размери 60x500x3000 Разстояние между напречните шпроси 300 mm Странична перфорация да Съхраняване на функционалността не Ширина 500 mm Технически данни
Диаграма на натоварване на кабелна стълба LCIS 60
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Всички типове
-

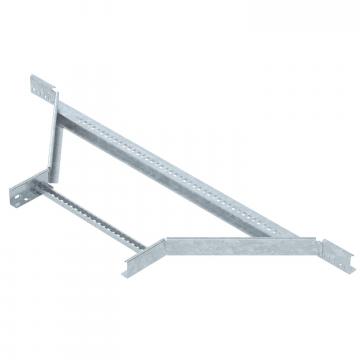

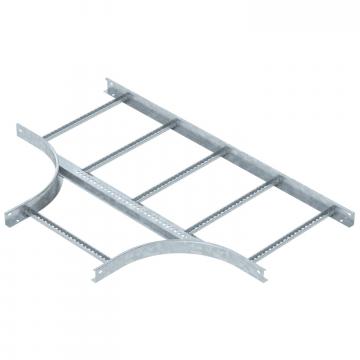

Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Надлъжен съединител FT
LVG 60 FT 6208843 10 Брой
Ъгъл 90° 60 FT
LB 90 650 R3 FT 6225068 1 Брой
Мултифункционален съединител FT
LMFV 650 FT 6225736 1 Брой
Разделителна преграда
TSG 45 DD 6062321 3 m Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Предпазна капачка 60
SKH 60 OR 6222537 40 Чифт - Изтегляния
-
