Кабелна стълба LCIS 60, 6 m C30 FS

Кат. № 6209634 | Електронен артикулен номер (EAN) 4012196432059

6000 mm
1,5 mm
не
Описание на продукта
Описание на продукта

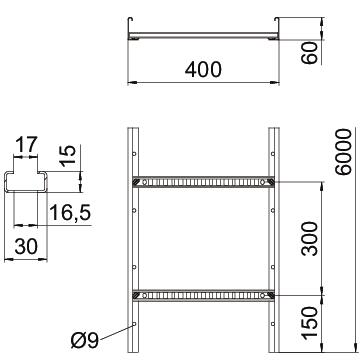

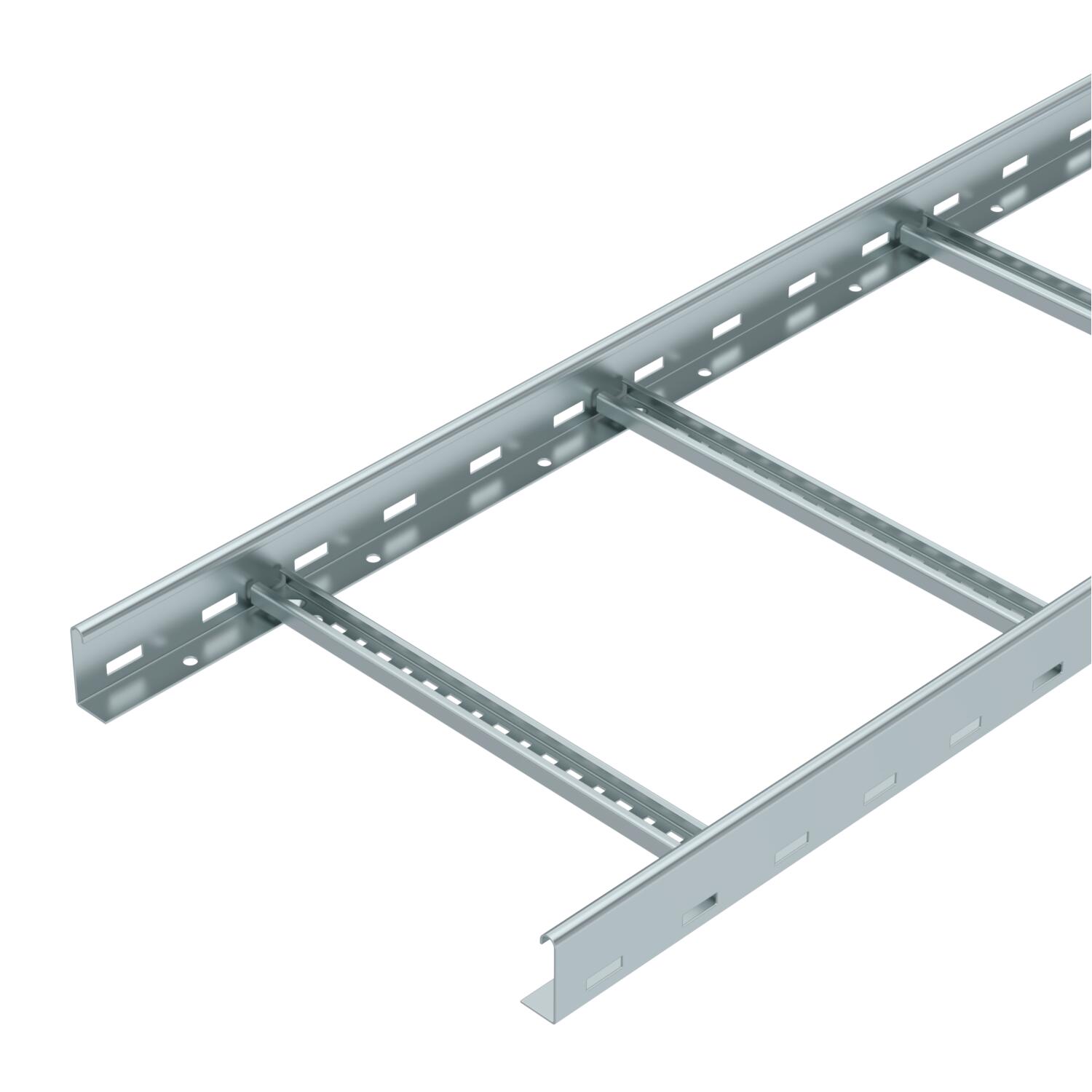

Кабелна стълба с височина на борда 60 mm със заварени, отворени нагоре шпроси С30. Огънат ръб на борда за подсилване и за защита. Закрепването върху конзолата става с клеми тип LKS 40. Ширината на шлица на шпросата е 16,5 mm, подходящата скоба е тип 2056.
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.
  • Communautés Européennes, EG Декларация за съответствие по директивите на EС
  • UKCA declaration of conformity
  • Cable ladder, side height 60 mm
Технически данни

Технически данни

CO₂ отпечатък (GWP) от люлка до портата 7,7467 кг CO₂e / 1 Метър
Височина 60 mm
Дебелина на борда 1,5 mm
Дължина 6000 mm
Едрогабаритно изпълнение не
Закрепване на шпросата заваряване
Изпълнение на страничния борд плосък профил
Изпълнение на шпросите Перфориран профил
Материал Стомана
Неръждаема стомана, байцвана не
Отстояние 1,5 м 3,3 kN/m
Отстояние 2,0 м 2 kN/m
Отстояние 2,5 м 1,3 kN/m
Отстояние 3,0 м 1 kN/m
Отстояние 3,5 м 0,78 kN/m
Отстояние 4,0 м 0,4 kN/m
Повърхност Лентово поцинкованe
Полезно сечение 160 cm²
Полезно сечение 16000 mm²
Размер на шлица на шпроса 16,50
Размер B 400 mm
Размери 60x400x6000
Разстояние между напречните шпроси 300 mm
Странична перфорация да
Съхраняване на функционалността не
Цвят цвят цинк
Ширина 400 mm

Технически данни

Диаграма на натоварване на кабелна стълба LCIS 60

Диаграма на натоварване на кабелна стълба LCIS 60
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
