Кабелна стълба LCIS 60, 6 m C30 FS 6000 | 600 | 1,5 | не
morepic-1 morepic-2 video-1

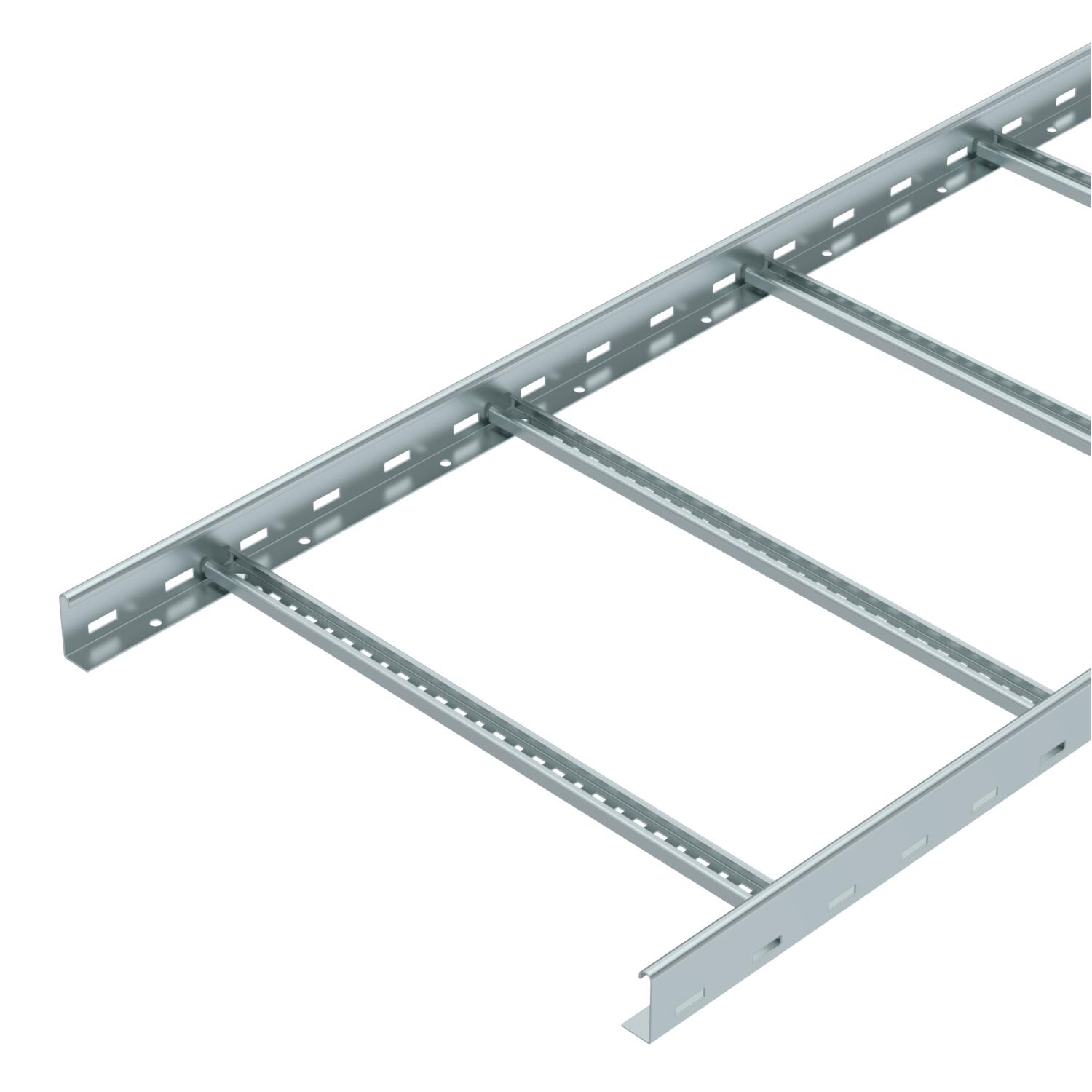

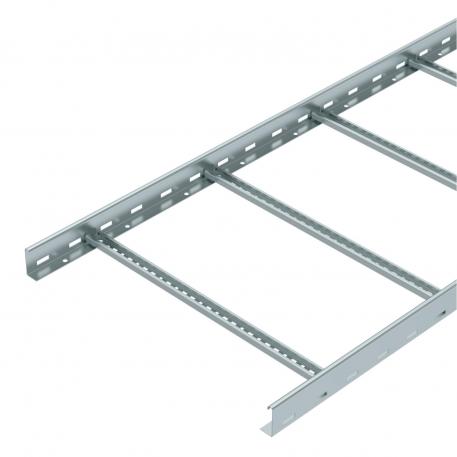

Кабелна стълба LCIS 60, 6 m C30 FS

Кат. № 6209638 | Електронен артикулен номер (EAN) 4012196432080

6000 mm
1,5 mm
не
Описание на продукта
Описание на продукта
Кабелна стълба с височина на борда 60 mm със заварени, отворени нагоре шпроси С30. Огънат ръб на борда за подсилване и за защита. Закрепването върху конзолата става с клеми тип LKS 40. Ширината на шлица на шпросата е 16,5 mm, подходящата скоба е тип 2056.
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.
  • Communautés Européennes, EG Декларация за съответствие по директивите на EС
  • UKCA declaration of conformity
  • Cable ladder, side height 60 mm
Технически данни

Технически данни

CO₂ отпечатък (GWP) от люлка до портата 8,9204 кг CO₂e / 1 Метър
Височина 60 mm
Дебелина на борда 1,5 mm
Дължина 6000 mm
Едрогабаритно изпълнение не
Закрепване на шпросата заваряване
Изпълнение на страничния борд плосък профил
Изпълнение на шпросите Перфориран профил
Материал Стомана
Неръждаема стомана, байцвана не
Отстояние 1,5 м 3,3 kN/m
Отстояние 2,0 м 2 kN/m
Отстояние 2,5 м 1,3 kN/m
Отстояние 3,0 м 1 kN/m
Отстояние 3,5 м 0,78 kN/m
Отстояние 4,0 м 0,4 kN/m
Повърхност Лентово поцинкованe
Полезно сечение 24000 mm²
Полезно сечение 240 cm²
Размер на шлица на шпроса 16,50
Размер B 600 mm

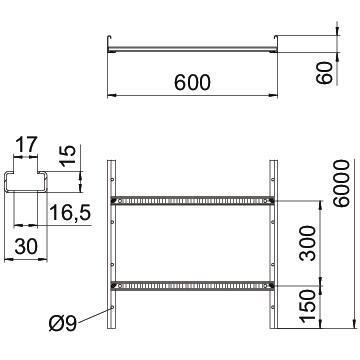

Размери 60x600x6000
Разстояние между напречните шпроси 300 mm
Странична перфорация да
Съхраняване на функционалността не
Цвят цвят цинк
Ширина 600 mm

Технически данни

Диаграма на натоварване на кабелна стълба LCIS 60

Диаграма на натоварване на кабелна стълба LCIS 60
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Всички типове

Всички типове

Тип Дължина Ширина Дебелина на борда Съхраняване на функционалността Кат. № Количество мин. VKE
LCIS 620 6 FS 6000 mm 200 mm 1,5 mm не 6209630
6 m
LCIS 630 6 FS 6000 mm 300 mm 1,5 mm не 6209632
6 m
LCIS 640 6 FS 6000 mm 400 mm 1,5 mm не 6209634
6 m
LCIS 650 6 FS 6000 mm 500 mm 1,5 mm не 6209636
6 m
LCIS 660 6 FS 6000 mm 600 mm 1,5 mm не 6209638
6 m
Принадлежности

Системни принадлежности

Продукти Тип Кат. № Количество мин. VKE
Надлъжен съединител FS Надлъжен съединител FS LVG 60 FS 6208840
10 Брой
Ъгъл 90° 60 FS Ъгъл 90° 60 FS LB 90 660 R3 FS 6225050
1 Брой
Мултифункционален съединител FS Мултифункционален съединител FS LMFV 660 FS 6225718
1 Брой
Капак с въртящо се ключе FS Капак с въртящо се ключе FS DRL 600 FS 6052606
3 m
Разделителна преграда 45 FS Разделителна преграда 45 FS TSG 45 FS 6062033
3 m

Монтажни принадлежности

Продукти Тип Кат. № Количество мин. VKE
Предпазна капачка 60 Предпазна капачка 60 SKH 60 OR 6222537
40 Чифт
