Кабелна стълба SLCS 110, 3 m C30 FT 3000 | 900 | 2 | не

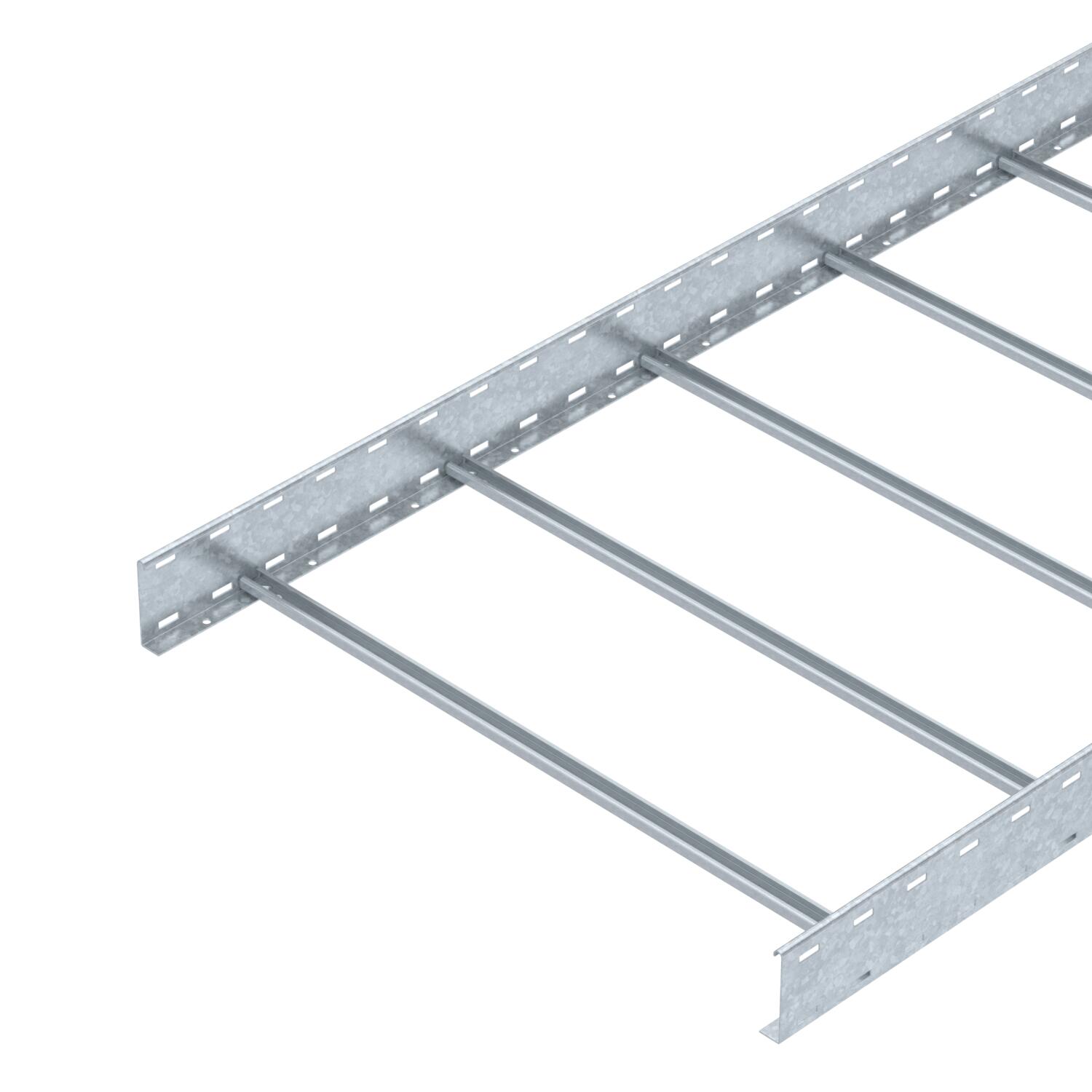

Кабелна стълба SLCS 110, 3 m C30 FT

Кат. № 6207318 | Електронен артикулен номер (EAN) 4012196431939

Кат. № / Тип

Дължина	3000 mm

Ширина

Дебелина на борда	2 mm

Съхраняване на функционалността	не

Описание на продукта

Описание на продукта

Кабелна стълба с височина на борда 110 mm със заварена, отворена нагоре шпроса профил C30. Огънат ръб на борда за подсилване и за защита. Закрепването върху конзолата става с клеми тип LKS 40. Ширината на шлица на шпросата е 16,5 mm, подходящата скоба е тип 2056.
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.

Технически данни

Технически данни

CO₂ отпечатък (GWP) от люлка до портата	16,4203 кг CO₂e / 1 Метър
Височина	110 mm
Дебелина на борда	2 mm
Дължина	3000 mm
Едрогабаритно изпълнение	не
Закрепване на шпросата	заваряване
Изпълнение на страничния борд	плосък профил
Изпълнение на шпросите	Неперфориран профил
Материал	Стомана
Неръждаема стомана, байцвана	не
Отстояние	0,8 kN/m
Отстояние 2,0 м	3,5 kN/m
Отстояние 3,0 м	1,9 kN/m

Отстояние 4,0 м	1 kN/m
Отстояние 6,0 м	0,25 kN/m
Повърхност	Горещо поцинкованe чрез потапяне
Полезно сечение	81000 mm²
Полезно сечение	810 cm²
Размер на шлица на шпроса	17,00
Размер B	900 mm
Размери	110x900x3000
Разстояние между напречните шпроси	300 mm
Странична перфорация	да
Съхраняване на функционалността	не
Цвят	цвят цинк
Ширина	900 mm

Технически данни

Диаграма на натоварване кабелна стълбица тип LG 110 VS

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Всички типове

Всички типове

Тип	Дължина	Ширина	Дебелина на борда	Съхраняване на функционалността	Кат. №	Количество	мин. VKE
SLCS 1120 3 FT	3000 mm	200 mm	2 mm	не	6207302	m	3 m
SLCS 1130 3 FT	3000 mm	300 mm	2 mm	не	6207304	m	3 m
SLCS 1140 3 FT	3000 mm	400 mm	2 mm	не	6207306	m	3 m
SLCS 1145 3 FT	3000 mm	450 mm	2 mm	не	6207308	m	3 m
SLCS 1150 3 FT	3000 mm	500 mm	2 mm	не	6207310	m	3 m
SLCS 1160 3 FT	3000 mm	600 mm	2 mm	не	6207312	m	3 m
SLCS 1175 3 FT	3000 mm	750 mm	2 mm	не	6207314	m	3 m
SLCS 1180 3 FT	3000 mm	800 mm	2 mm	не	6207316	m	3 m
SLCS 1190 3 FT	3000 mm	900 mm	2 mm	не	6207318	m	3 m
SLCS 11100 3 FT	3000 mm	1000 mm	2 mm	не	6207320	m	3 m
SLCS 11120 3 FT	3000 mm	1200 mm	2 mm	не	6207322	m	3 m
