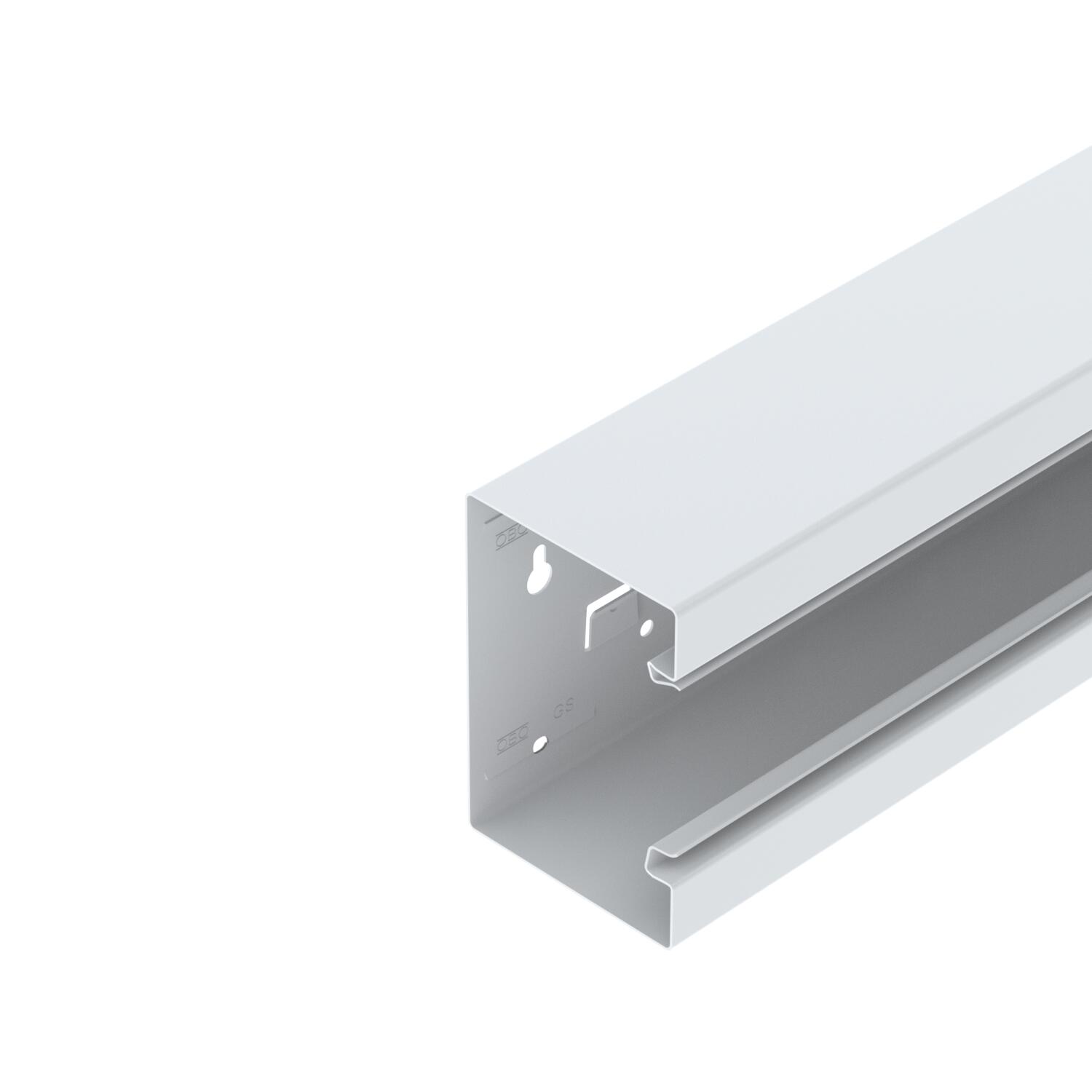

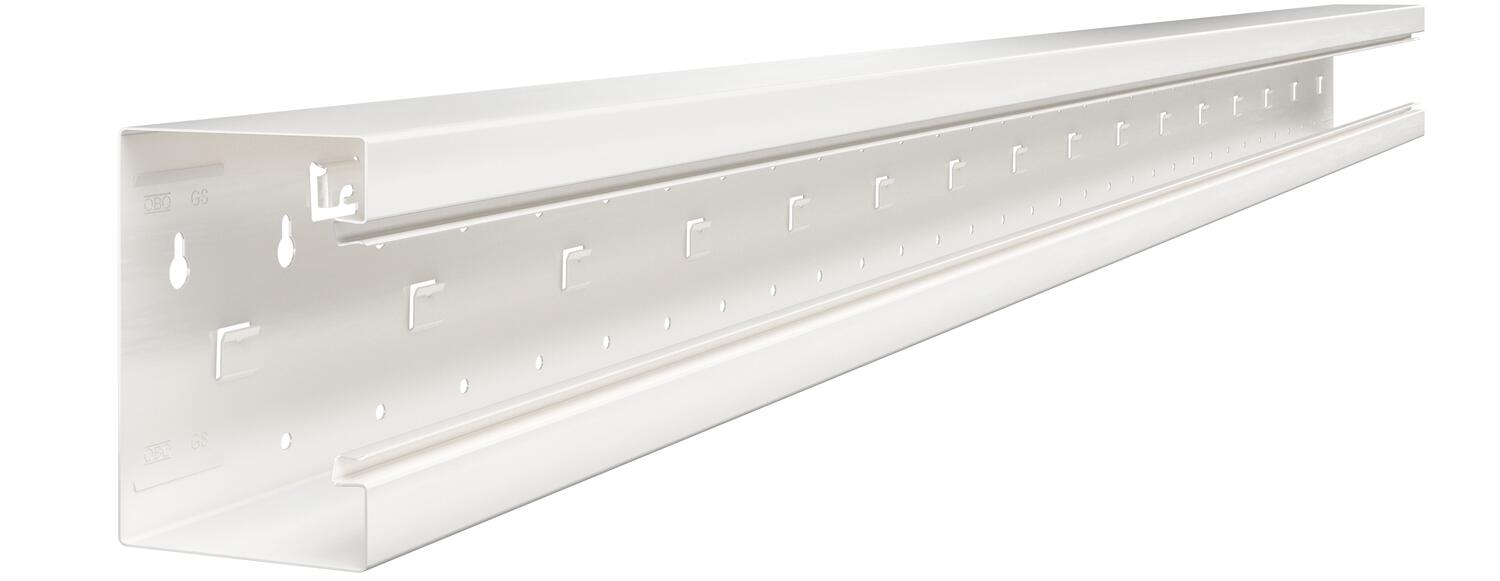

Канал за вграждане на контакти Rapid 80, ширина 130, височина 90, симетричен 2000

Канал за вграждане на контакти Rapid 80, ширина 130, височина 90, симетричен

Кат. № 6277300 | Електронен артикулен номер (EAN) 4012195660606

Кат. № / Тип	6277300 / GS-S90130RW

Дължина	2000 mm

Описание на продукта

Описание на продукта

GS Канал за вграждане на контакти, за директен монтаж към стената или към закрепващи конзоли. Със самостоятелно създаващи контакт фиксиращи елементи за монтаж на разделителна преграда от стомана. Изравняването на потенциала между основите на канала се извършва посредством съединителя, а между основата и капака - посредством патентования капак. Отворът на системата реално е 76,5 mm. Капакът се поръчва отделно.

По запитване са възможни специални дължини на канала и капака до 3000 mm над стандартната, както и други цветове по RAL. Видимите повърхности на боядисаните канали за вграждане на контакти са покрити с фолио.

Технически данни

Технически данни

CO₂ отпечатък (GWP) от люлка до портата	0,2857 кг CO₂e / 1 Метър
Антибактериална обработка	не
без халогени	да
Брой на възможните разделителни прегради	1
Брой на капаците	1
Вид монтаж на капака	Вътрешно разположен
Височина	90 mm
Вкл. капак	не
Дължина	2000 mm
Защитно фолио	да
Изпълнение обратна стена (вътрешна страна)	с фиксиращи елементи
Материал	Стомана
Монтажни отвори в основата	да
Перфорация на дъното	с перфорирано дъно

Полезно сечение	10050 mm²
Правоъгълна форма	да

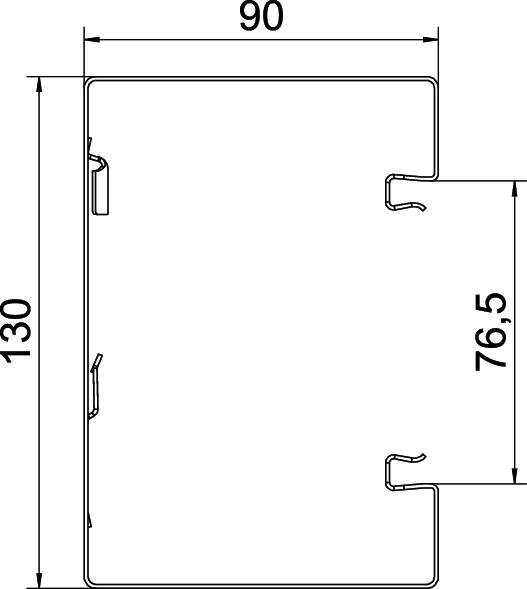

Размери	90x130x2000
симетричен	да
Скоба за фиксиране на кабел	не
Степен на защита IK код	IK10
Степен на защита	IP30
Съединител за канали	не
Температурен диапазон при приложение макс.	60 °C
Температурен диапазон при приложение мин.	-25 °C
Цвят	чисто бяло; RAL 9010
Ширина	130 mm
Ширина на капака	76,5 mm

Всички типове

Всички типове

Тип	Дължина	Кат. №	Количество	мин. VKE
GS-S90130RW	2000 mm	6277300	m	2 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Съединител GS-KUP90	GS-KUP90	6277294	VPE	1 VPE
Конзола за вграждане на контакти 71GD6, единична	71GD6	6288610	Брой	5 Брой
Конзола за вграждане на контакти 71GD7-2, двойна	71GD7-2	6288608	Брой	2 Брой
Осигуряване против опън 7ZE	7ZE	6288790	Брой	50 Брой
Капак за канал Rapid 80, стомана	GS-OTRW	6279850	m	2 m

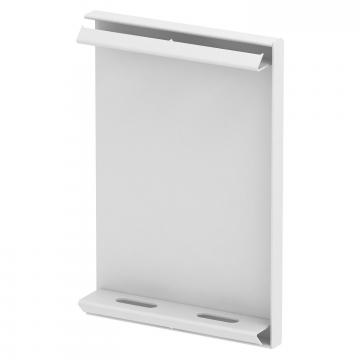

Краен елемент, за Rapid 80, тип GS-90130	GS-E90130RW	6277370	Брой	1 Брой
Разделителна стена GS-TW90	GS-TW90	6277095	m	2 m

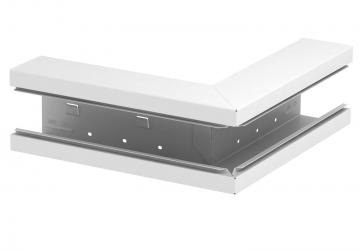

Външен ъгъл, за Rapid 80 GS-90130, симетричен	GS-SA90130RW	6277310	Брой	1 Брой
Капак за външен ъгъл за канал Rapid 80, стомана	GS-OTARW	6279870	Брой	1 Брой

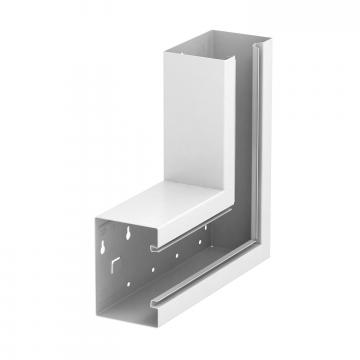

Плосък ъгъл, симетричен, Rapid 80 тип GS-S90130	GS-SFS90130RW	6277320	Брой	1 Брой
Капак за плосък ъгъл за канал Rapid 80, стомана	GS-OTFRW	6279860	Брой	1 Брой

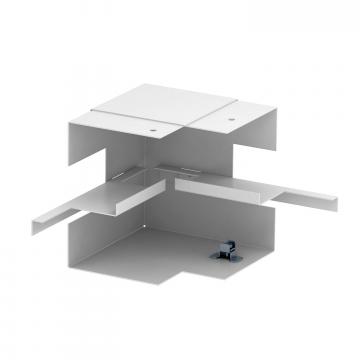

Вътрешен ъгъл за Rapid 80 GS-90130, симетричен	GS-SI90130RW	6277340	Брой	1 Брой

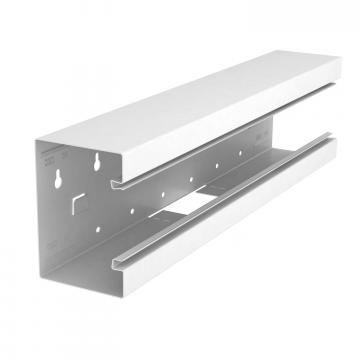

Т-отклонение, за Rapid 80 GS-90130, симетричен	GS-ST90130RW	6277360	Брой	1 Брой
Скоби за канал KL80A	KL80A	6288640	Брой	20 Брой
Съединителен елемент за заземителен проводник	8AWR	6288704	Брой	10 Брой
