Канален елемент, плътен, 200 mm, с капак за бърз монтаж, височина 40-140 mm 2400 | 200 | 40 | 140 | 3

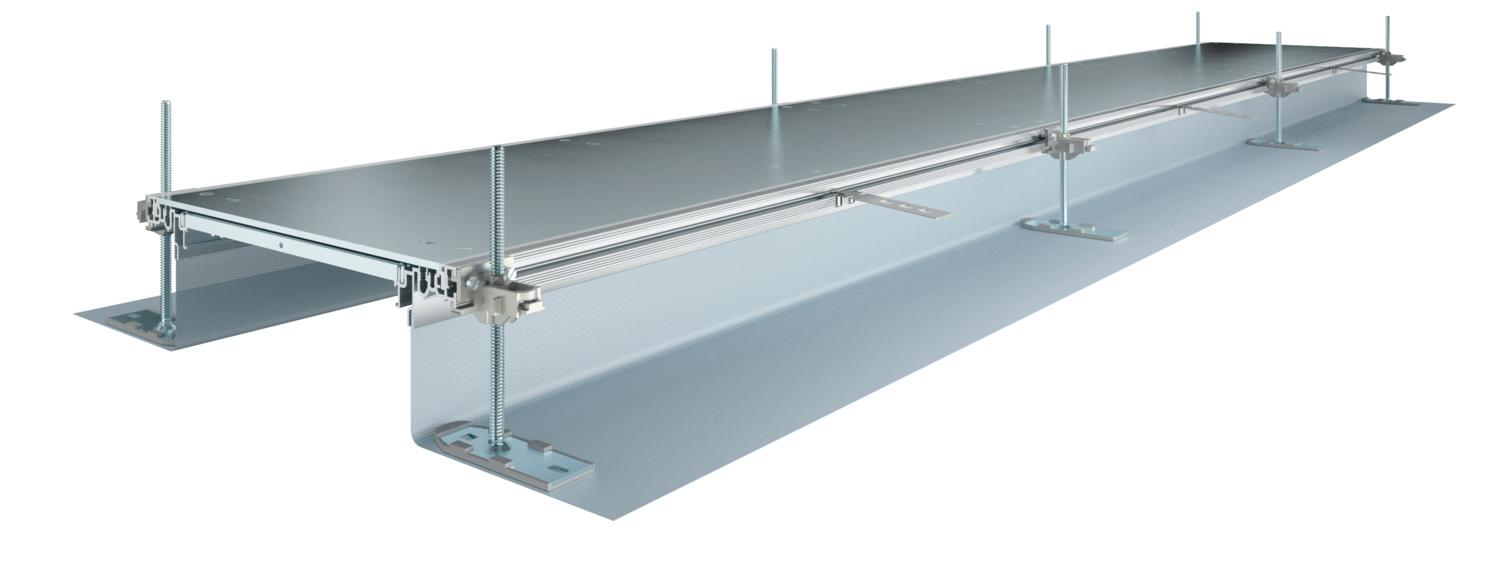

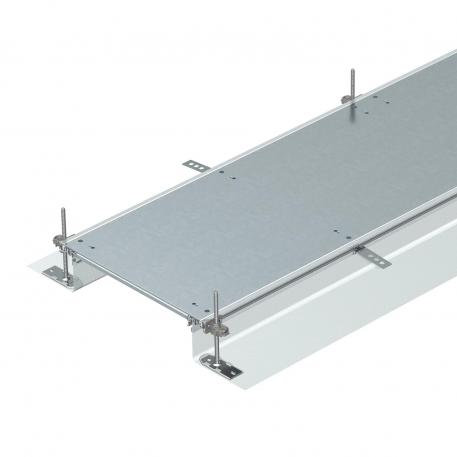

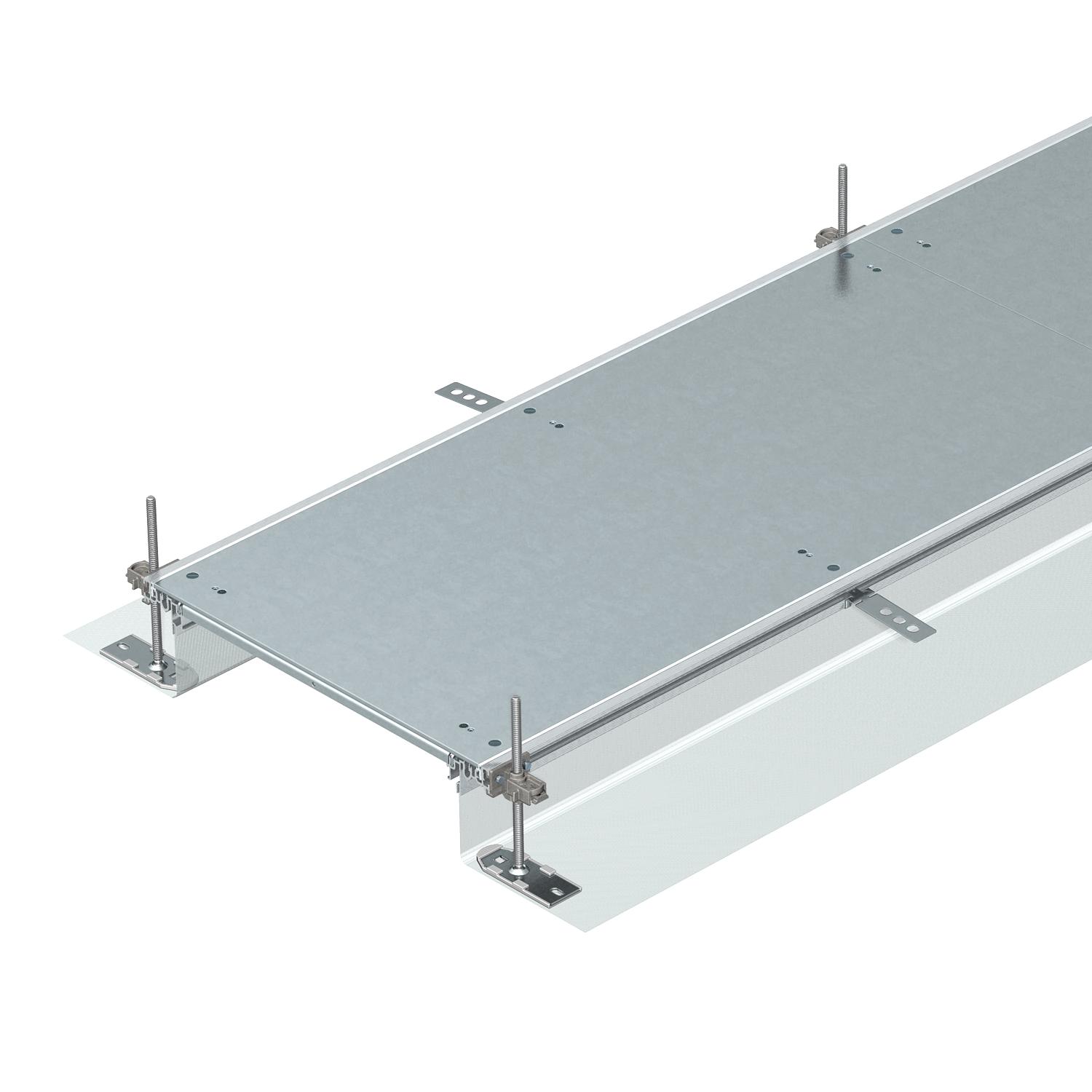

Канален елемент, плътен, 200 mm, с капак за бърз монтаж, височина 40-140 mm

Кат. № 7424040 | Електронен артикулен номер (EAN) 4012195243113

Кат. № / Тип

Дължина	2400 mm

Ширина

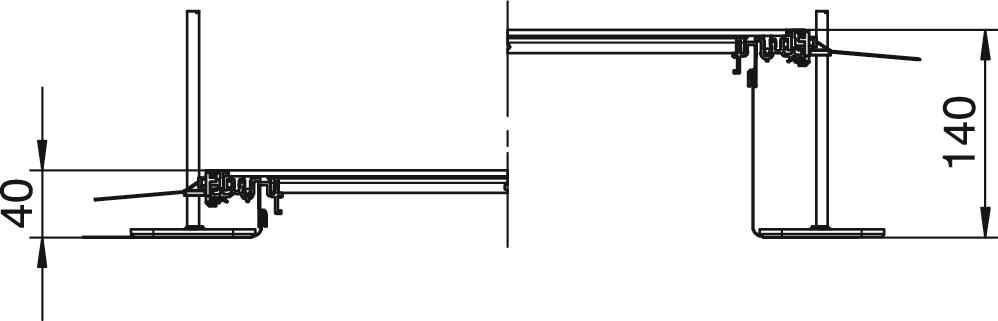

Канална височина мин.	40 mm

Канална височина макс.

Монтажни рамки	3

Описание на продукта

Описание на продукта

Готова за монтаж канална част за поставянето на проводници, състояща се 3 самощекващи се слепи капака, два странични профила със свързана странична стена от метална тъкан, профили за опиране на подова настилка 4 mm. В обхвата на доставката влизат 6 нивелируеми във височината закрепващи ъгли, 6 анкера за под и 3 челни уплътнения на капак (при номинални ширини на канала 200, 300 и 400) или 6 подпори на челно съединение на капаци (при номинални ширини на канала 500 и 600). Непременно необходимите нивелиращи елементи (моля имайте предвид височината на нивелирането) за подпорите на капака 500 и 600 не влизат в обхвата на доставката, моля поръчайте ги отделно. Каналните капаци до номинална широчина 400 включително предварително са монтирани със щекващи се пружини.

Технически данни

Технически данни

Възможност за монтаж на уплътнение	да
Дебелина на материала на капака	4
Дължина	2400 mm
Дънни крайни планки	не
Закрепване на капака с фиксатор	да
Канална височина макс.	140 mm
Канална височина мин.	40 mm
Капак, който може да се сваля	да
Материал	Стомана
Минимална височина на замазката	40
Монтажен отвор	Не
Монтажен отвор на капака	не
Монтажни рамки	3

Обхват за нивелиране мин.	40 mm
Обхват на нивелиране макс.	140 mm
Отвор за вграждане на колона	не
Повърхност	Лентово поцинкованe
Подходящи за компенсационна фуга	не
Почистване на пода	мокър
Размери	2400x200x140
С възможност за разединяване	да
с надстройка	да
с отвор за връзките	не
с разделителна преграда	не
Със системи за изравняване на потенциала	не
Ширина	200 mm

Всички типове

Всички типове

Тип	Дължина	Ширина	Канална височина мин.	Канална височина макс.	Монтажни рамки	Кат. №	Количество	мин. VKE
OKA-G20040140R	2400 mm	200 mm	40 mm	140 mm	3	7424040	m	2,4 m
OKA-G30040140R	2400 mm	300 mm	40 mm	140 mm	3	7424042	m	2,4 m
OKA-G40040140R	2400 mm	400 mm	40 mm	140 mm	3	7424044	m	2,4 m
OKA-G50040140R	2400 mm	500 mm	40 mm	140 mm	3	7424046	m	2,4 m
OKA-G60040140R	2400 mm	600 mm	40 mm	140 mm	3	7424048	m	2,4 m
OKA-G20040240R	2400 mm	200 mm	40 mm	240 mm	3	7424060	m	2,4 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Комплект за изграждане на ъглово отклонение наляво, Височина 40-150 mm	OKA-G20040150FBL	7423950	Брой	1 Брой
Комплект за изграждане на ъглово отклонение надясно, Височина 40-150 mm	OKA-G20040150FBR	7423970	Брой	1 Брой
Краен елемент за канал, височина 40-150 mm	OKA-G20040150ES	7424280	Брой	1 Брой
Страничен монтажен елемент за вграждане на GES9, височина 40-140 mm	OKA-G A 40140 9	7424324	Брой	1 Брой
Страничен монтажен елемент за вграждане на GESR9, височина 40-140mm	OKA-G A 40140R9	7424326	Брой	1 Брой
Комплект за изграждане за кръстовидно и T-отклонение	OKA FB2 TX	7424821	Брой	1 Брой
Елемент за нивелиране, за челно снаждане на капацик, височина на канала 40-70 mm	NE DSU2 4030	7424840	Брой	3 Брой
Съединителен елемент за заземителен проводник	8AWR	6288704	Брой	10 Брой

Монтажни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Разделителна стена 60 FS	TSG 60 FS	6062068	m	3 m
Разделителна стена 85 FS	TSG 85 FS	6062114	m	3 m
Разделителна стена 110 FS	TSG 110 FS	6062122	m	3 m
