Капак за ъгъл 90° FS 200 | 1
morepic-1 morepic-2 video-1

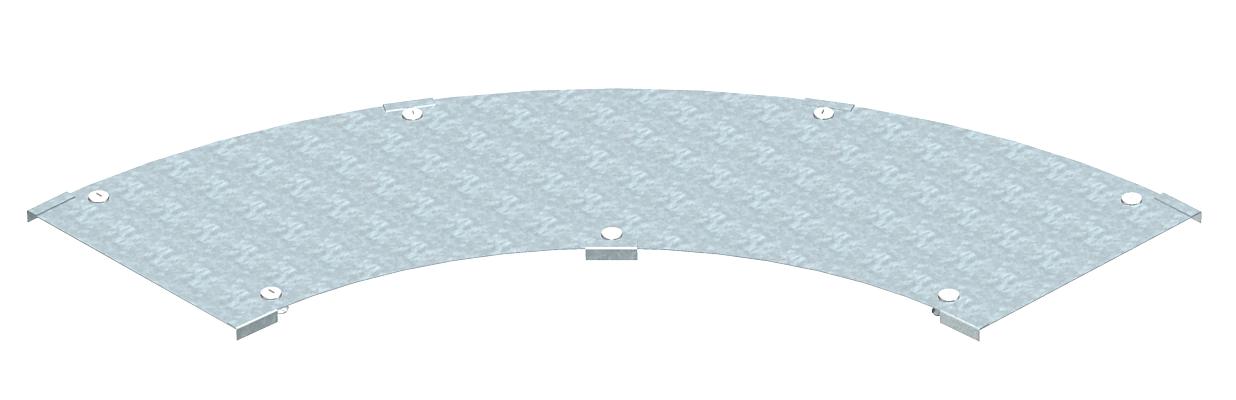

Капак за ъгъл 90° FS

Кат. № 6231462 | Електронен артикулен номер (EAN) 4012196503711

1 mm
Описание на продукта
Описание на продукта
Капак за ъгъл 90° за едрогабаритни кабелни системи с предварително монтирани въртящи се ключета.
  • Communautés Européennes, EG Декларация за съответствие по директивите на EС
  • UKCA declaration of conformity
  • Wide span cable tray, side height, 110 mm
  • Wide span cable tray, side height, 160 mm
  • Wide span cable ladder, side height 110 mm
  • Едрогабаритна кабелна стълба, височина на борда 160 мм
Технически данни

Технически данни

Брой въртящи се ключета 7 St.
Вид закрепване Въртящо се ключе
Височина 110 mm
Дебелина на ламарината 1 mm
Материал Стомана
Неръждаема стомана, байцвана не
Повърхност Лентово поцинкованe
Приложение за кабелна скара да
Приложение за кабелна стълба да
Приложение за телена скара не
Разклонение (ъгъл) 90°

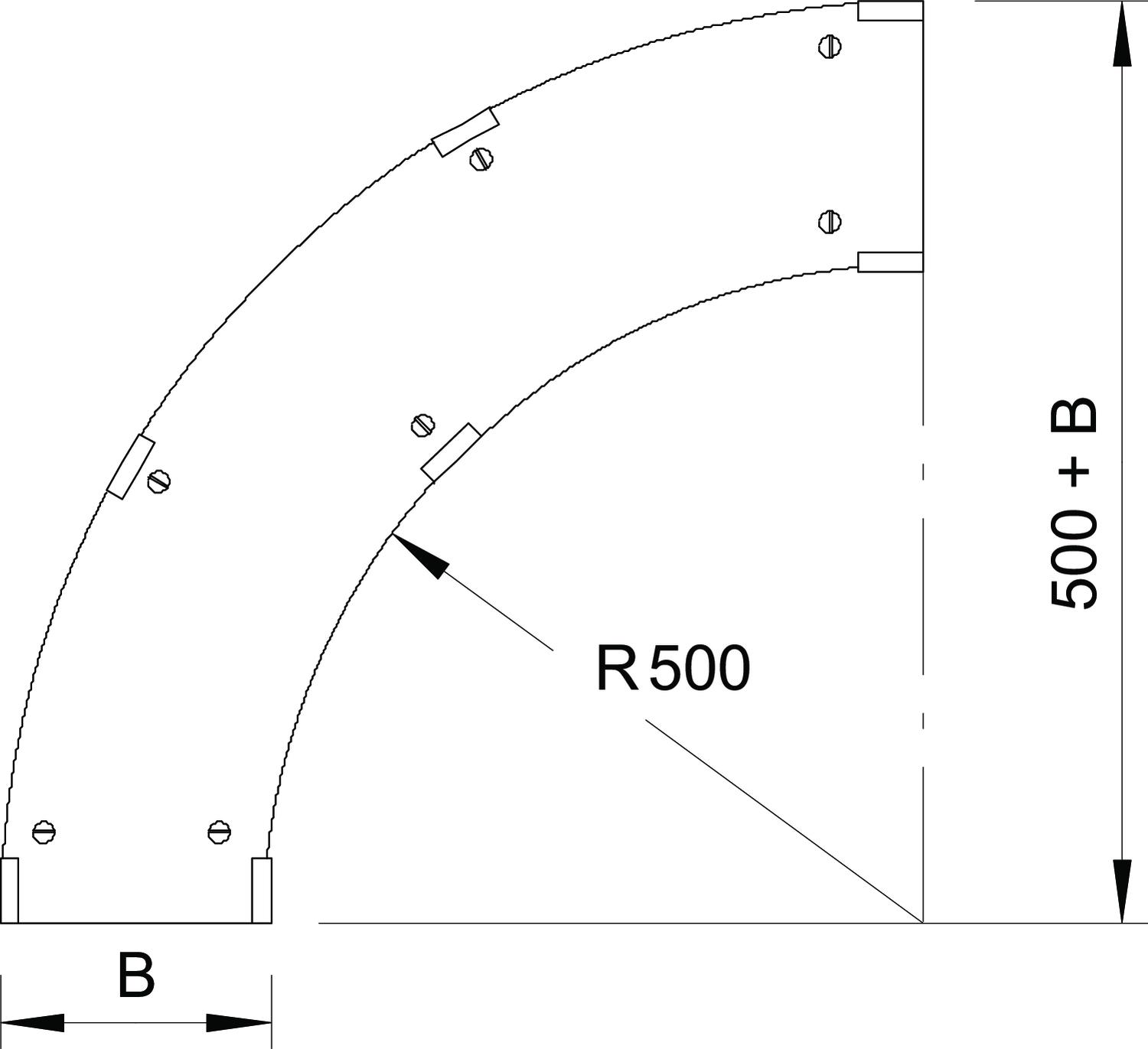

Размер H 15 mm
Размер B 200 mm
Размери B200mm
Цвят цвят цинк
Ширина 200 mm
Всички типове

Всички типове

Тип Ширина Дебелина на ламарината Кат. № Количество мин. VKE
WDBRL 90 20 FS 200 mm 1 mm 6231462
1 Брой
WDBRL 90 30 FS 300 mm 1 mm 6231470
1 Брой
WDBRL 90 40 FS 400 mm 1 mm 6231489
1 Брой
WDBRL 90 50 FS 500 mm 1 mm 6231497
1 Брой
WDBRL 90 60 FS 600 mm 1 mm 6231500
1 Брой
