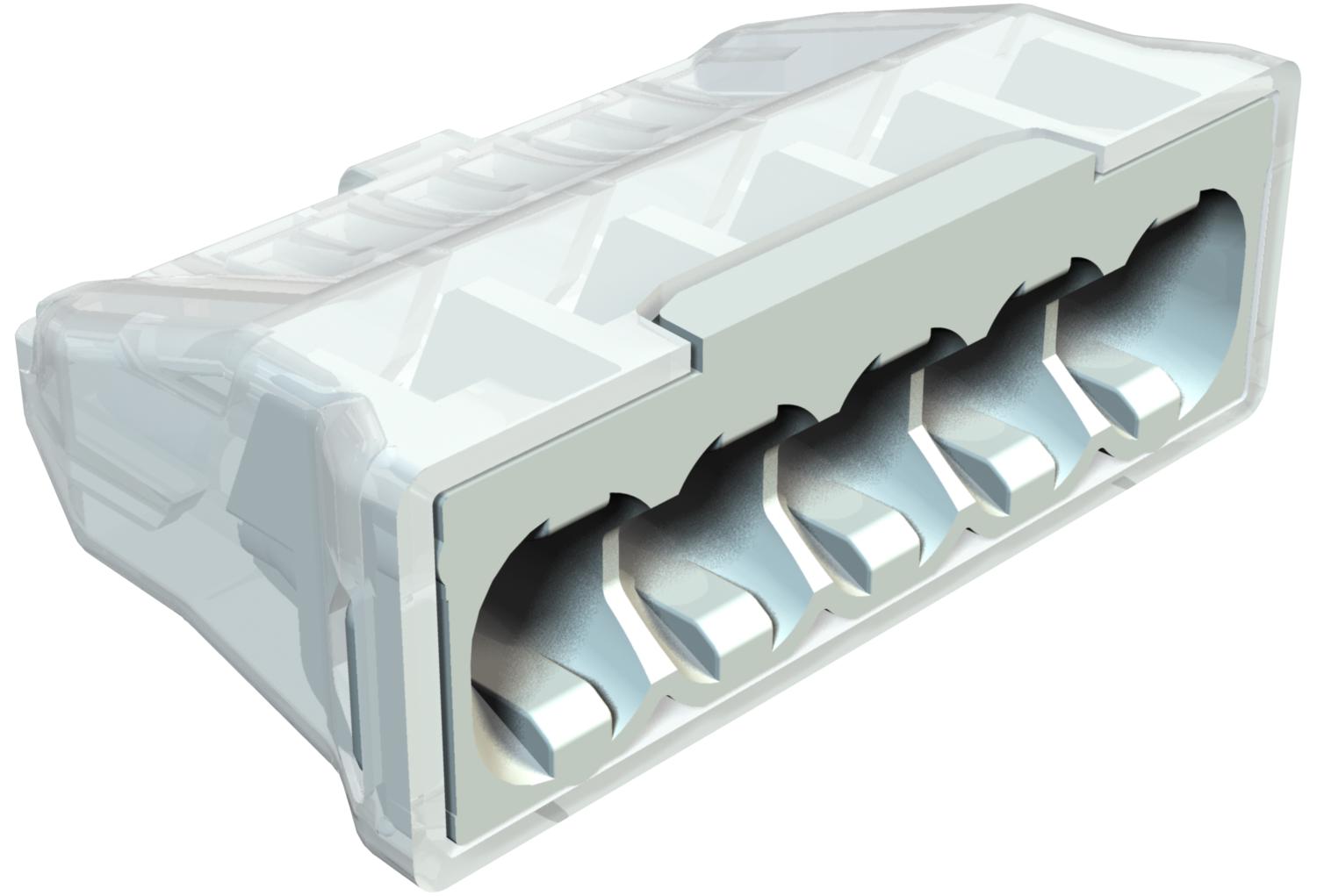

Клема за бърз монтаж, 5-полюсна
Кат. № 2054507 | Електронен артикулен номер (EAN) 4012195825319
- Описание на продукта
-
Описание на продуктаТествани по EN 60998
Безвинтова клема за свързване на едножилни проводници.
Номинално сечение:
5 x 0,5 мм² - 2,5 мм² едножилен проводник
5 x 1,5 мм² - 2,5 мм² твърд многожилен проводник
Номинално напрежение 450 V
Номинален ток 24 A
Дължина на сваляне на изолацията: 8 – 9 мм
Контролен отвор: индикатор за напрежение и диагностичен щифт (макс.
-
- Технически данни
-
Технически данни
Брой клемни връзки 5 Брой контактни точки 5 Височина 8,9 mm Дължина 26 mm Материал Полиамид неподдържащ горене материал VDE 0471/DIN 695 част 2-1, температура на изпитване 850°C Номинален ток 24 A Номинално напрежение 450 V Номинално сечение макс. 2,5 mm² Номинално сечение мин. 0,5 mm² Приложение за гъвкави проводници не Приложение за масивни проводници не Приложение за многожилни проводници да Размери 5x2,5mm² Разрез 5 x 0,5 мм² - 2,5 мм² едножилен проводник 5 x 1,5 мм² - 2,5 мм² твърд многожилен проводник mm² Свързващо напречно сечение на едножилен проводник макс. 2,5 mm² Свързващо напречно сечение на едножилен проводник мин. 0,5 mm² Свързващо напречно сечение на многожилен проводник макс. 2,5 mm² Свързващо се сечение на многожилен проводник мин. 1,5 mm² Със задействащи лостове не Температурен диапазон при приложение макс. 90 °C Температурен диапазон при приложение мин. -5 °C Цвят светлосиво; RAL 7035 Ширина 15,6 mm - Всички типове
- Изтегляния
-
Спецификация 61 525 LGR / 2054507 , 0.24MB , pdfЕС Декларация за съответствие 61 525 LGR / 2054507 , 0.05MB , pdfREACH Декларация за съответствие 61 525 LGR / 2054507 , 0.12MB , pdfRoHS Декларация за съответствие 61 525 LGR / 2054507 , 0.12MB , pdf
