Този артикул вече не се предлага.

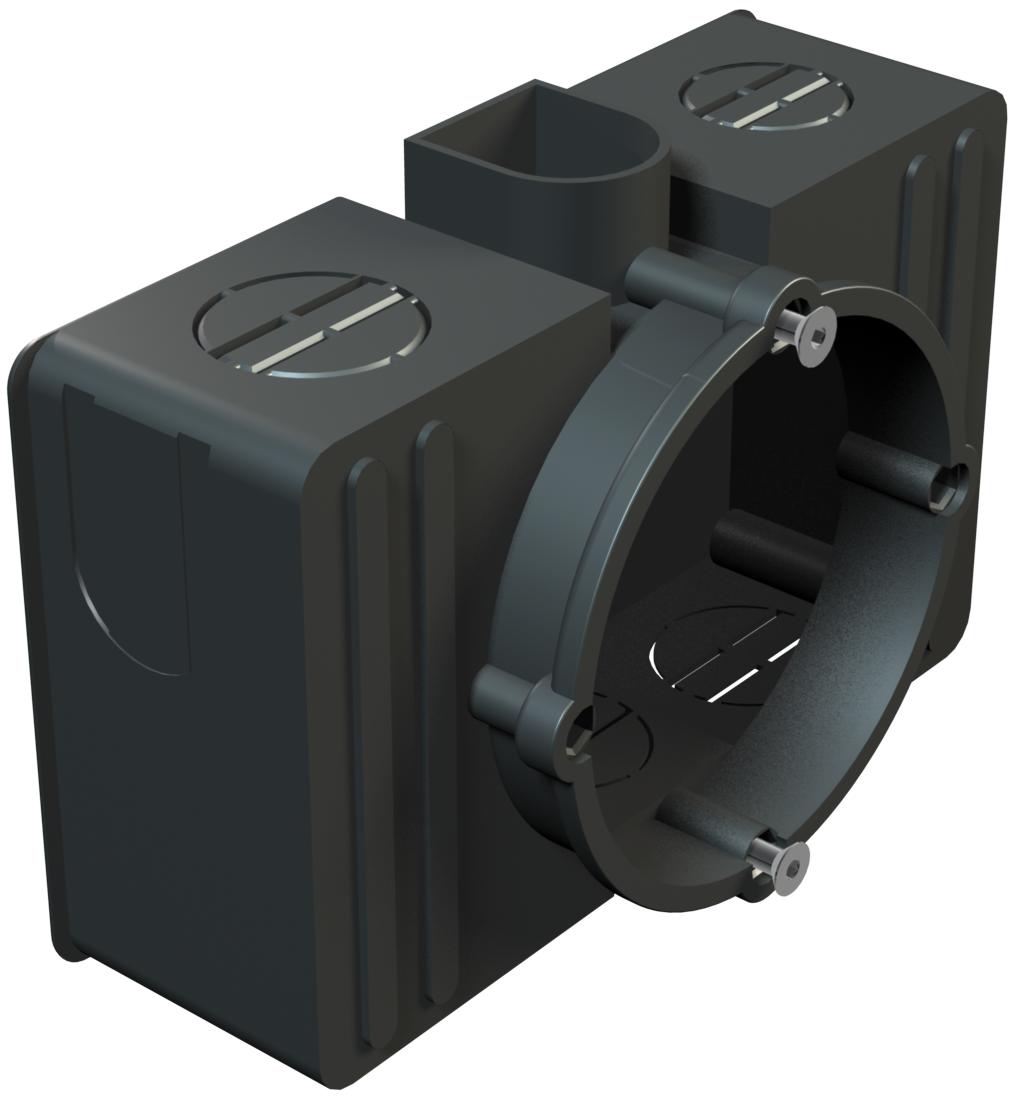

Конзола за контакти/разклонителна кутия под мазилка
Кат. № 2003023 | Електронен артикулен номер (EAN) 4012195003571
- Описание на продукта
-
Описание на продуктаСвързваща конзола и конзола за контакти, с допълнително пространство от двете страни на монтажния отвор за свързващи клеми. С гарантирано посредством Snap-съединител комбинирано разстояние от 71 мм (в съответствие с DIN 49 073-1) с цел предотвратяване на усукването. С 8 разчупващи се отвора за проводници и тръби до Ø 21 мм, с дълбоко положени в мазилката укрепвания, разстояние на винтовете за контактите 60 мм, за закрепване със самонарезни винтове 3,2 мм, с два отвора с резба за винтове, с 2 винта за контакт, степен на защита IP20.
-
- Технически данни
-
Технически данни
Xерметична не без халогени да Брой входящи отвори за кабели 8 Брой на вложките 1 Вид на входящите кабели Разчупващи се отвори за проводници и тръби до Ø 21 мм Вид на проходния елемент на кутията Предварително подготвени отвори Височина 48 mm Височина на пода мин. 50 mm Вътрешен диаметър 60 mm Диаметър 60 mm Дължина 110 mm за диаметър на тръба 20 mm Закрепване на капака не отговаря Закрепване на контактите Винтов материал Кабелен вход отзад не Кабелни входове 8
Капаци Не Материал Полистирол неподдържащ горене материал VDE 0471/DIN 695 част 2-1, температура на изпитване 650°C Номинално сечение макс. 2,5 mm² Номинално сечение мин. 1,5 mm² Окомплектовка Не Оперативно напрежение 400 V Отстояние на винтовете на контакта 60 mm Подпори връзка Размери 70x110x48 с винтове да С възможност за пломбиране не с екранировка не Степен на защита IP20 Със закрепващ елемент за пирон не Съхраняване на функционалността Не Устойчиво на удар да Форма правоъгълно Цвят черно Ширина 70 mm - Всички типове
- Изтегляния
-
Спецификация UG 60 VK / 2003023 , 0.26MB , pdfЕС Декларация за съответствие UG 60 VK / 2003023 , 0.05MB , pdfREACH Декларация за съответствие UG 60 VK / 2003023 , 0.12MB , pdfRoHS Декларация за съответствие UG 60 VK / 2003023 , 0.13MB , pdf
