Конзола за контакти, за монтаж под мазилка, херметична, 46 46 | 60 | 20/25 mm | 8

Конзола за контакти, за монтаж под мазилка, херметична, 46

Кат. № 2003706 | Електронен артикулен номер (EAN) 4012196715886

Кат. № / Тип	2003706 / UG 46-L

Височина	46 mm

Диаметър	60 mm

за диаметър на тръба	20/25 mm

Брой входящи отвори за кабели	8

Описание на продукта

Описание на продукта

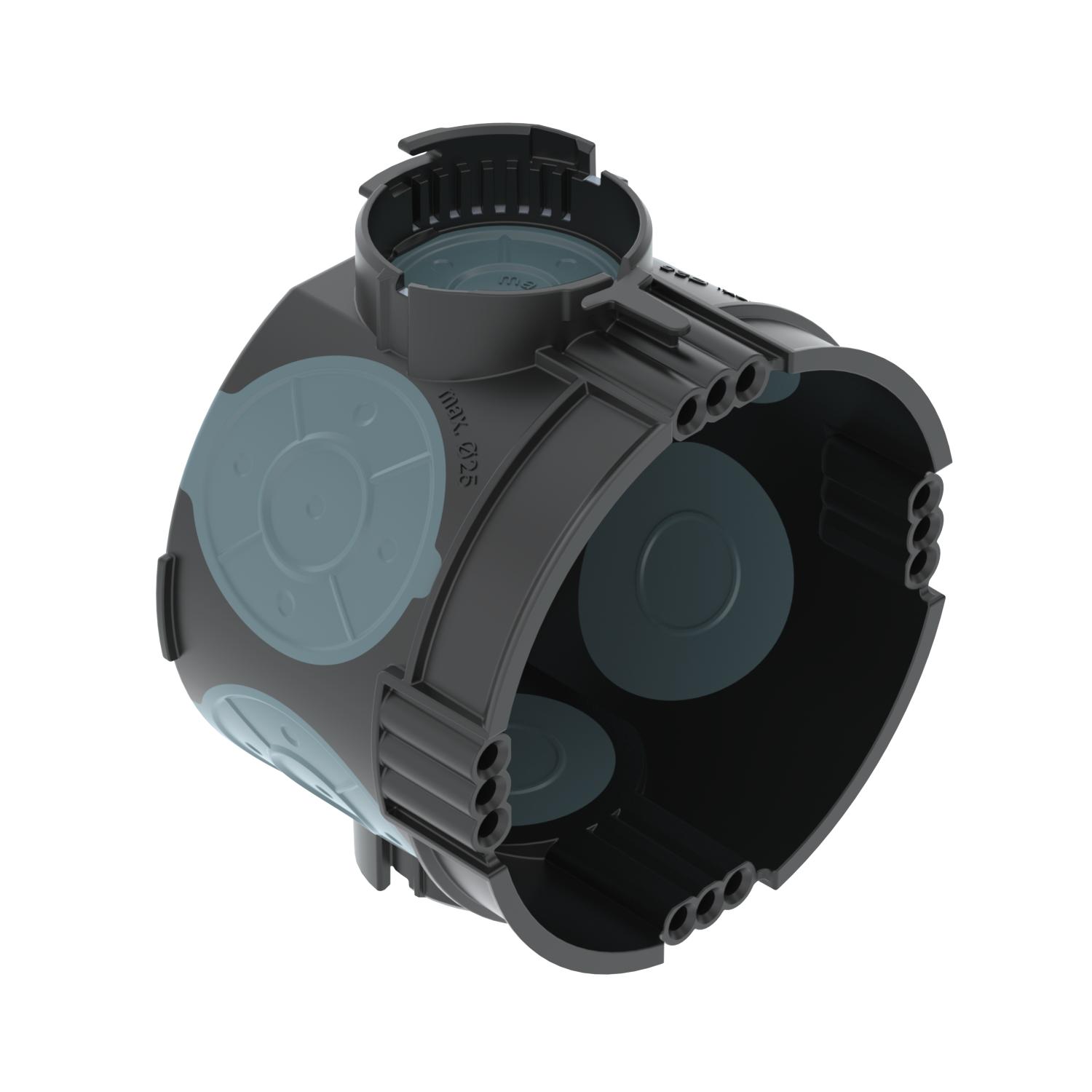

Конзола за контакти, за монтаж под мазилка, с уплътнителни кабелни мембрани, монтажна дълбочина мин. 46 мм.

• 4 х 3 гнезда за винтове

• Свързващи елементи с байонетна връзка от двете страни

• 4 комбинирани отвора за тръби Ø 20 и 25 мм

• 2 отвора Ø 20 мм в свързващите елементи

• 2 отвора Ø 12 мм на дъното
Съгласно DIN 60670-1, DIN 60670-22 и DIN 49073-1.

Технически данни

Технически данни

CO₂ отпечатък (GWP) от люлка до портата	0,0832 кг CO₂e / 1 брой
Xерметична	да
без халогени	да
Брой входящи отвори за кабели	8
Вид на входящите кабели	Проводници NYM, проводници за пренос на данни и гофрирани тръби
Вид на проходния елемент на кутията	Мембрана за въвеждащ отвор
Височина	46 mm
Въводи за тръби Ø 20 mm	2
Диаметър	60 mm
за диаметър на тръба	20/25 mm
Закрепване на капака	Винтов материал
Закрепване на контактите	Винтов материал
Кабелен вход отзад	да
Капаци	Не

Комбинирани въводи Ø 20/25 mm	4
Материал	Полипропилен / Термопластичен еластомер
неподдържащ горене материал	съгласно VDE 0471/IEC 60695-2-11, температура на изпитване 650 °C
Номинално сечение макс.	2,5 mm²
Номинално сечение мин.	1,5 mm²
Оперативно напрежение	400 V
Размери	Ø60mm, H46mm
с винтове	не
Степен на защита	IP30
Със закрепващ елемент за пирон	не
Устойчиво на удар	да
Форма	кръгъл
Цвят	черно / синьо-сиво

Всички типове

Всички типове

Тип	Височина	Диаметър	за диаметър на тръба	Брой входящи отвори за кабели	Кат. №	Количество	мин. VKE
UG 46-L	46 mm	60 mm	20/25 mm	8	2003706	Брой	25 Брой

Принадлежности

Монтажни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Фиксиращ елемент Quick-Fix	ZU 60-QF	2003740	Брой	25 Брой
Изравнителен пръстен 12 mm, за конзоли по мазилка	ZU 12-PR	2003742	Брой	25 Брой
Изравнителен пръстен 24 mm, за конзоли по мазилка	ZU 24-PR	2003744	Брой	25 Брой
Сигнален капак 60 mm, за конзола за контакти	ZU 60-SD	2003760	Брой	50 Брой
