Този артикул вече не се предлага.
Алтернатива може да откриете тук: 2003802 / Конзола за контакти, за монтаж в кухи стени, 47

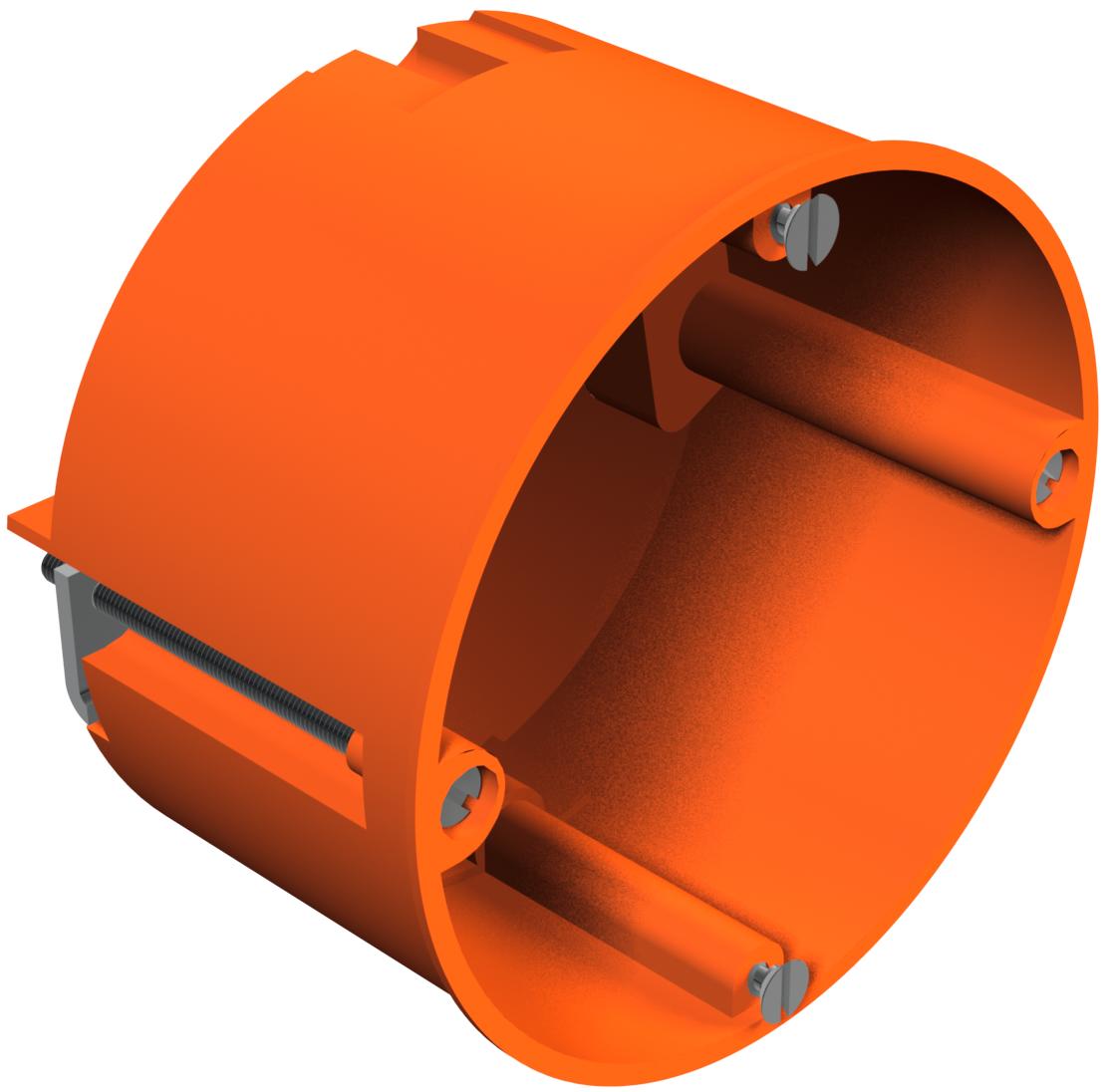

Конзола за контакти, за монтаж в кухи стени
Кат. № 2003414 | Електронен артикулен номер (EAN) 4012195032779
- Описание на продукта
-
Описание на продуктаКонзола за контакти, за монтаж в кухи стени, дебелина на плоскостта 7 – 35 mm. С гарантирано комбинирано разстояние от 71 мм, с възможност за преходно окабеляване с помощта на свързващи елементи при комбинации между повече на брой конзоли за контакти и разклонителни кутии, с 8 разчупващи се отвора за проводници NYM, кабели за пренос на данни и тръби Ø 20 мм. Възможно приложение и като разклонителни кутии по VDE 0606-1 с двойно винтово закрепване и завинтващ се капак, клас на защита IP30.
В съответствие с IEC 60670-1, IEC 60670-22 и DIN 49073-1.
-
- Технически данни
-
Технически данни
CO₂ отпечатък (GWP) от люлка до портата 0,1873 кг CO₂e / 1 брой Xерметична не без халогени да Брой входящи отвори за кабели 8 Брой на вложките 1 Вид на входящите кабели Разчупващи се отвори за проводници NYM, проводници за данни и тръби Ø 20 mm. Вид на проходния елемент на кутията Уплътнителна мембрана Височина 47 mm Височина на пода мин. 47 mm Диаметър 68 mm за диаметър на тръба 20 mm Закрепване на капака не отговаря Закрепване на контактите Винтов материал Измерител на фрезован отвор 68 mm Кабелен вход отзад да Кабелни входове 8
Капаци Не Макс. Напречно сечение на проводника 2,5 mm² Материал Полипропилен неподдържащ горене материал VDE 0471/DIN 695 част 2-1, температура на изпитване 850°C Номинално сечение макс. 2,5 mm² Номинално сечение мин. 1,5 mm² Окомплектовка Не Оперативно напрежение 400 V Отстояние на винтовете на контакта 60 mm Подпори Не Приложение за дебелина на плоскостта макс. 35 mm Приложение за дебелина на плоскостта мин. 7 mm Размери Ø68mm, H45mm с винтове да С възможност за пломбиране не с екранировка не Степен на защита IP30 Със закрепващ елемент за пирон не Съхраняване на функционалността Не Устойчиво на удар не Форма кръгъл Цвят оранжево - Всички типове
- Изтегляния
-
Спецификация HG 60 / 2003414 , 0.21MB , pdfЕС Декларация за съответствие HG 60 / 2003414 , 0.13MB , pdfREACH Декларация за съответствие HG 60 / 2003414 , 0.12MB , pdfRoHS Декларация за съответствие HG 60 / 2003414 , 0.12MB , pdfСЕРТИФИКАТ ПО VDE VDE-маркировка HG 60,HG 60 MW , 0.12MB , pdf
