Конзола за носач AS 15 41 | 410 | 1,5
morepic-1 morepic-2 video-1

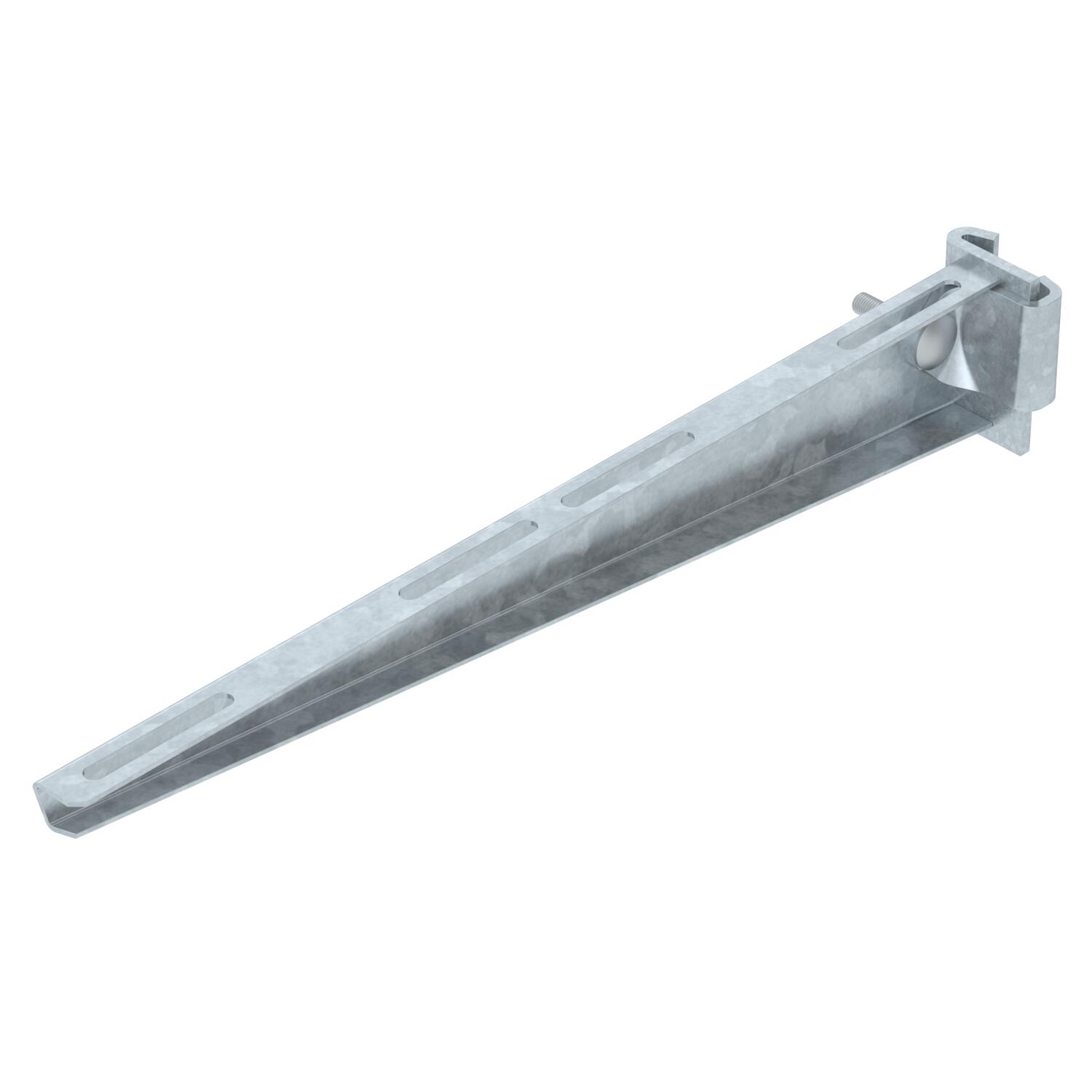

Конзола за носач AS 15

Кат. № 6421423 | Електронен артикулен номер (EAN) 4012196207978

41 mm
1,5 kN
Описание на продукта

Описание на продукта

Конзоли за носачи в леко изпълнение за закрепване към IS 8-носач.
  • Съюз на работещите в областта на електротехниката, електрониката и инф. технологии, Германия
  • Communautés Européennes, EG Декларация за съответствие по директивите на EС
  • I support
Технически данни

Технически данни

EPD артикул да
F в kN 1,5 kN
Височина 70 mm
Дължина 41 mm
Изпълнение Носачи
Материал Стомана
Неръждаема стомана, байцвана не
Повърхност Горещо поцинкованe чрез потапяне

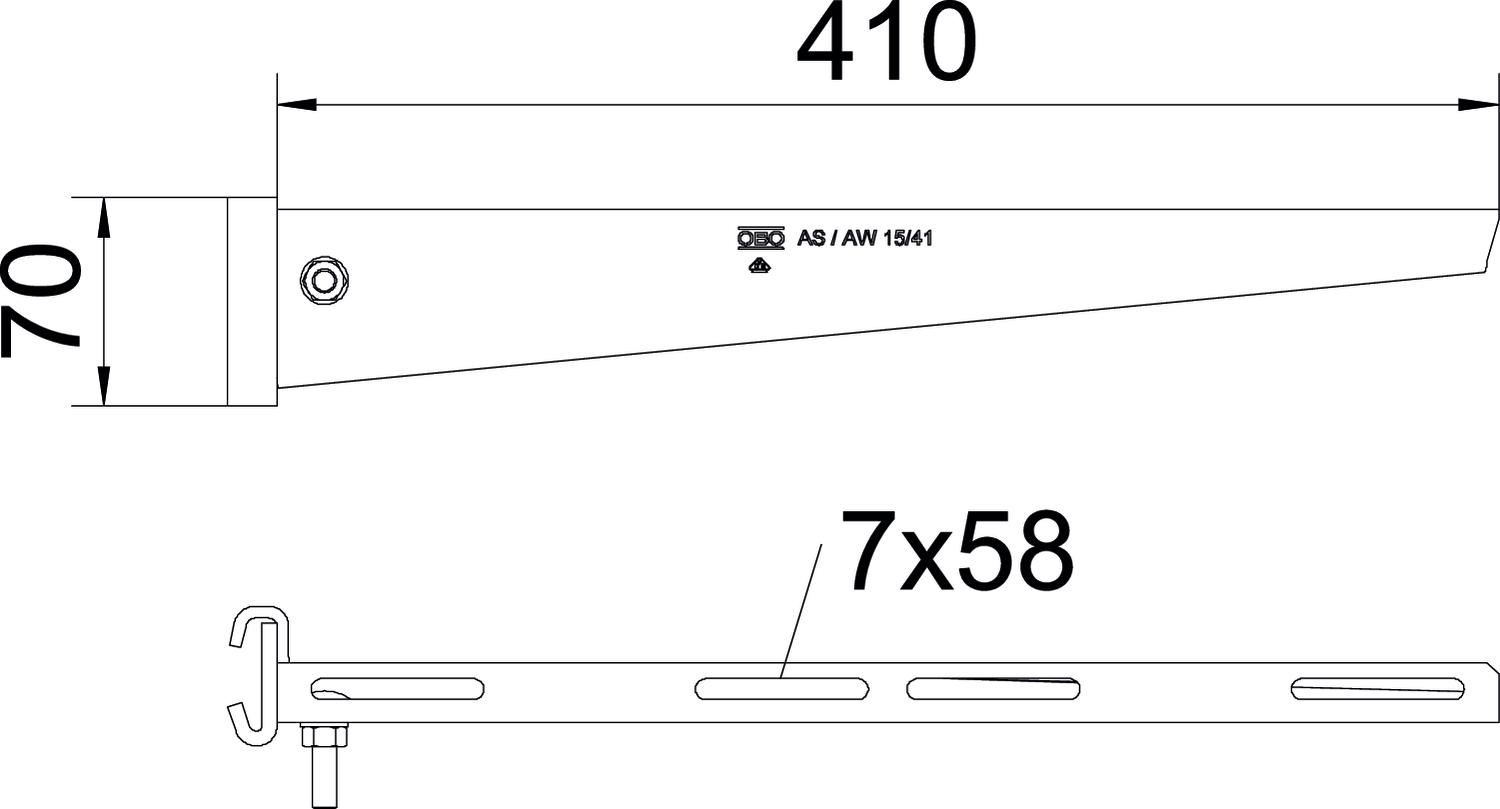

Размер H 70 mm
Размер A 41 mm
Размер B 410 mm
Размер L 410 mm
Размери B410mm
Съхраняване на функционалността не
Ширина 410 mm

Технически данни

Диаграма на натоварване конзола тип AS 15

Диаграма на натоварване конзола тип AS 15
  • Bending of the bracket tip at permitted bracket load Bending of the bracket tip at permitted bracket load
  • Permitted bracket load in kN without man load Permitted bracket load in kN without man load
  • Support width in m Support width in m
  • Load curve with bracket lengths in mm Load curve with bracket lengths in mm
Всички типове

Всички типове

Тип Дължина Ширина F в kN Кат. № Количество мин. VKE
AS 15 11 FT 41 mm 110 mm 1,5 kN 6421326
1 Брой
AS 15 16 FT 41 mm 160 mm 1,5 kN 6421334
1 Брой
AS 15 21 FT 41 mm 210 mm 1,5 kN 6421350
1 Брой
AS 15 31 FT 41 mm 310 mm 1,5 kN 6421385
1 Брой
AS 15 41 FT 41 mm 410 mm 1,5 kN 6421423
1 Брой
AS 15 51 FT 41 mm 510 mm 1,5 kN 6421466
1 Брой
AS 15 61 FT 41 mm 610 mm 1,5 kN 6421490
1 Брой
Принадлежности

Монтажни принадлежности

Продукти Тип Кат. № Количество мин. VKE
Коларски болт с комбинирана гайка F Коларски болт с комбинирана гайка F FRSB 6x12 F 6406122
100 Брой
Изтегляния

Изтегляне

Сборник с инструкции KTS Kabeltragsysteme , 1.61MB , pdf
Изтегляне
Изтегляне

Декларация за съответствие AS 15 41 FT / 6421423 , 0.16MB , pdf
Изтегляне
REACH Декларация за съответствие AS 15 41 FT / 6421423 , 0.12MB , pdf
Изтегляне
RoHS Декларация за съответствие AS 15 41 FT / 6421423 , 0.12MB , pdf
Изтегляне

Изтегляне
Декларация за екологичност Umweltproduktdeklaration (EPD) , 1.48MB , pdf
Изтегляне

Изтегляне
Ръководство за монтаж General information on the mounting , 2.61MB , pdf
