Конзола за носач AS 55 41 | 610 | 5,5
morepic-1 morepic-2 video-1

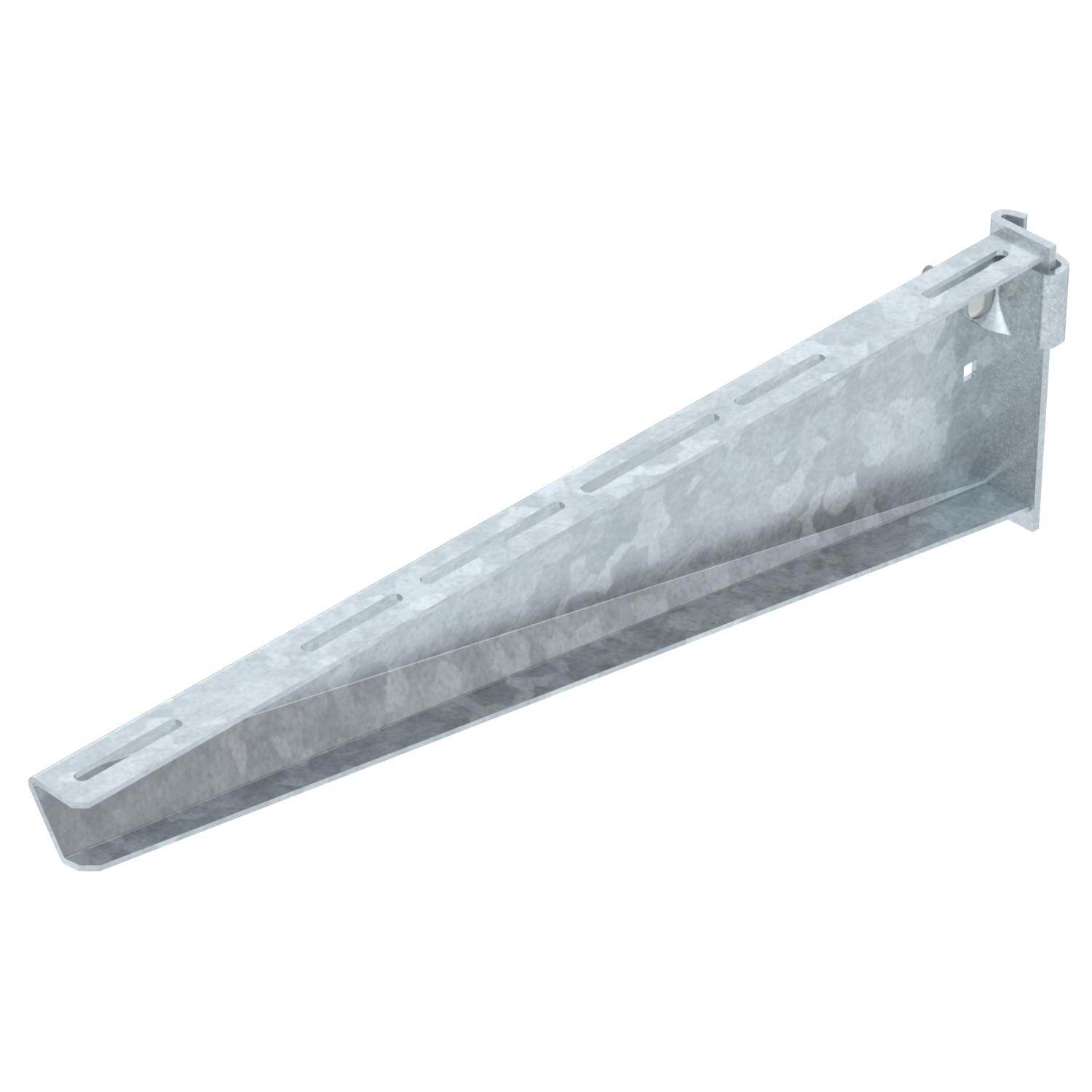

Конзола за носач AS 55

Кат. № 6419316 | Електронен артикулен номер (EAN) 4012195873174

41 mm
5,5 kN
Описание на продукта

Описание на продукта

Конзоли за носачи в тежко изпълнение за закрепване към IS 8-носач.
  • Communautés Européennes, EG Декларация за съответствие по директивите на EС
  • I support
Технически данни

Технически данни

F в kN 5,5 kN
Височина 165 mm
Дължина 41 mm
Изпълнение Носачи
Материал Стомана
Неръждаема стомана, байцвана не
Повърхност Горещо поцинкованe чрез потапяне

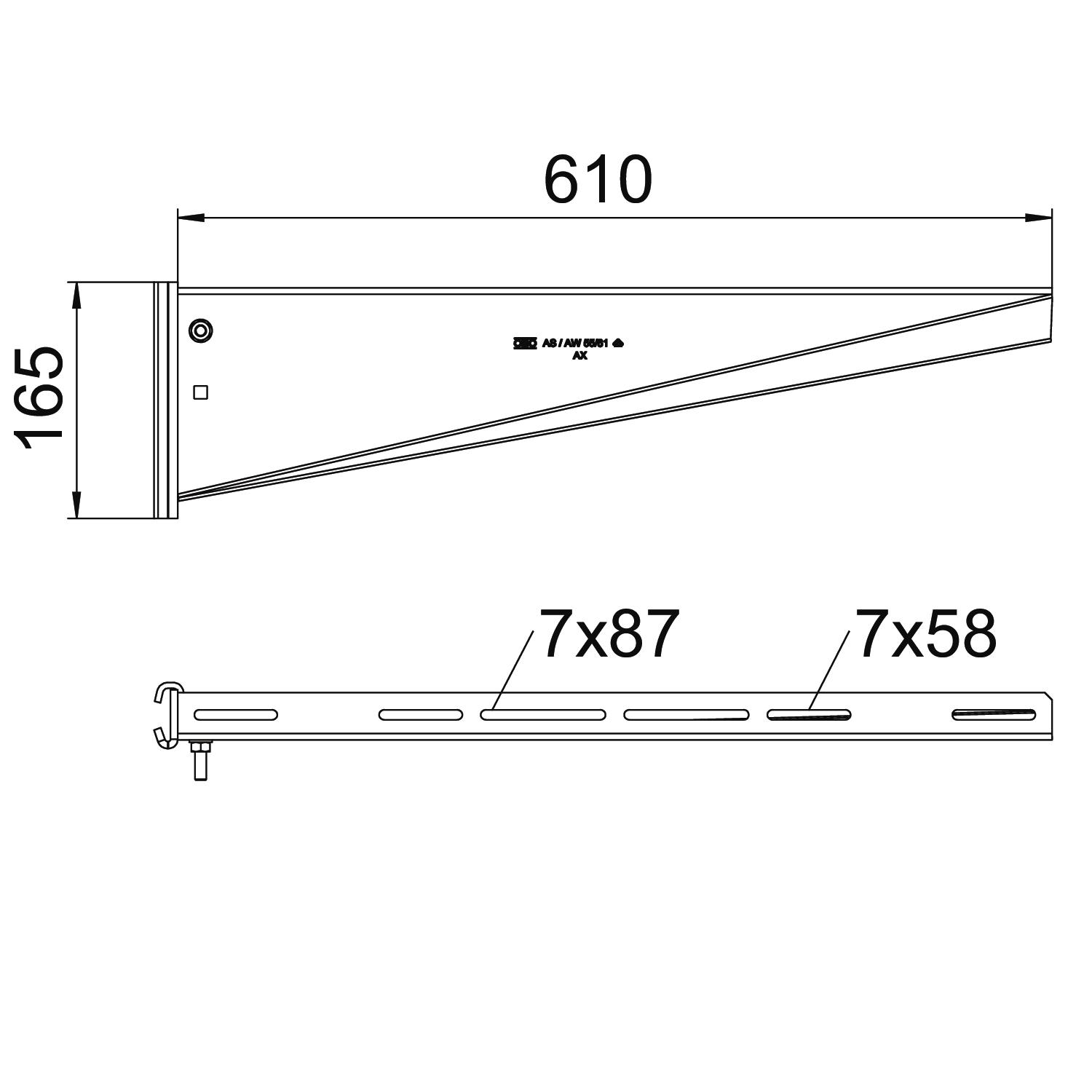

Размер H 165 mm
Размер B 610 mm
Размер L 610 mm
Размери B610mm
Съхраняване на функционалността не
Ширина 610 mm

Технически данни

Диаграма на натоварване конзола тип AS 55

Диаграма на натоварване конзола тип AS 55
  • Bending of the bracket tip at permitted bracket load Bending of the bracket tip at permitted bracket load
  • Permitted bracket load in kN without man load Permitted bracket load in kN without man load
  • Load curve with bracket lengths in mm Load curve with bracket lengths in mm
Всички типове

Всички типове

Тип Дължина Ширина F в kN Кат. № Количество мин. VKE
AS 55 31 FT 41 mm 310 mm 5,5 kN 6419292
1 Брой
AS 55 41 FT 41 mm 410 mm 5,5 kN 6419298
1 Брой
AS 55 51 FT 41 mm 510 mm 5,5 kN 6419304
1 Брой
AS 55 56 FT 41 mm 560 mm 5,5 kN 6419310
1 Брой
AS 55 61 FT 41 mm 610 mm 5,5 kN 6419316
1 Брой
AS 55 71 FT 41 mm 710 mm 5,5 kN 6419322
1 Брой
AS 55 81 FT 41 mm 810 mm 5,5 kN 6419328
1 Брой
AS 55 91 FT 41 mm 910 mm 5,5 kN 6419334
1 Брой
AS 55 101 FT 41 mm 1010 mm 5,5 kN 6419340
1 Брой
Принадлежности

Монтажни принадлежности

Продукти Тип Кат. № Количество мин. VKE
Коларски болт с комбинирана гайка F Коларски болт с комбинирана гайка F FRSB 6x12 F 6406122
100 Брой
