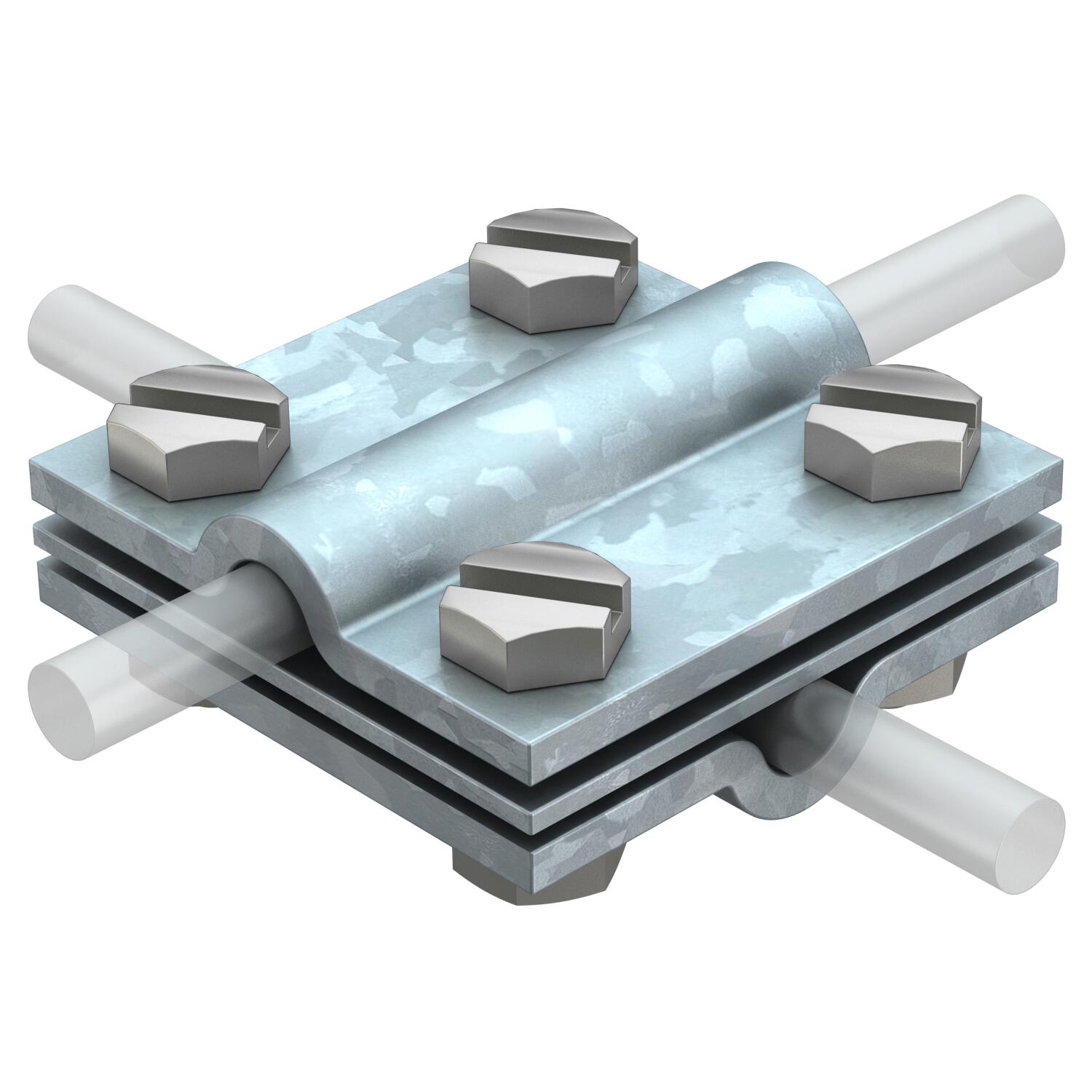

Кръстовиден съединител с междинна планка за Rd 8–10 FT
Кат. № 5312310 | Електронен артикулен номер (EAN) 4012195418092
- Описание на продукта
-
Описание на продукта
• в съответствие с изискванията на VDE 0185-305-3 (IEC/ EN 62305-3)
• Обхват: Rd 8-10 x RD 8-10/FL 30
• с междинна планк
• Монтаж с 4 шестостенни болта M8 x 25 и 4 шестостенни гайки M8 (F)
-
- Технически данни
-
Технически данни
Вид на закрепващия болт Шестостенен болт Вид на съединителя Кръстовиден съединител Капацитет за ток от мълния H/100 kA Материал Стомана Междинна планка да Повърхност Горещо поцинкованe чрез потапяне Подходящи за свързване Объл проводник Rd 8-10 / Rd 8-10 Размер A 60 mm Размер B 60 mm Размери 8-10mm Сглобка Rd 8-10 mm - Всички типове
- Изтегляния
-
Спецификация 252 8-10 FT / 5312310 , 0.23MB , pdfСборник с инструкции Сборник решения за мълниезащита. , 2.10MB , pdfСборник с инструкции Сборник решения за заземителни системи , 2.10MB , pdfREACH Декларация за съответствие 252 8-10 FT / 5312310 , 0.27MB , pdfRoHS Декларация за съответствие 252 8-10 FT / 5312310 , 0.12MB , pdfРъководство за монтаж Ръководство за монтаж и инсталация на кръстовиден съединител , 2.00MB , pdf
