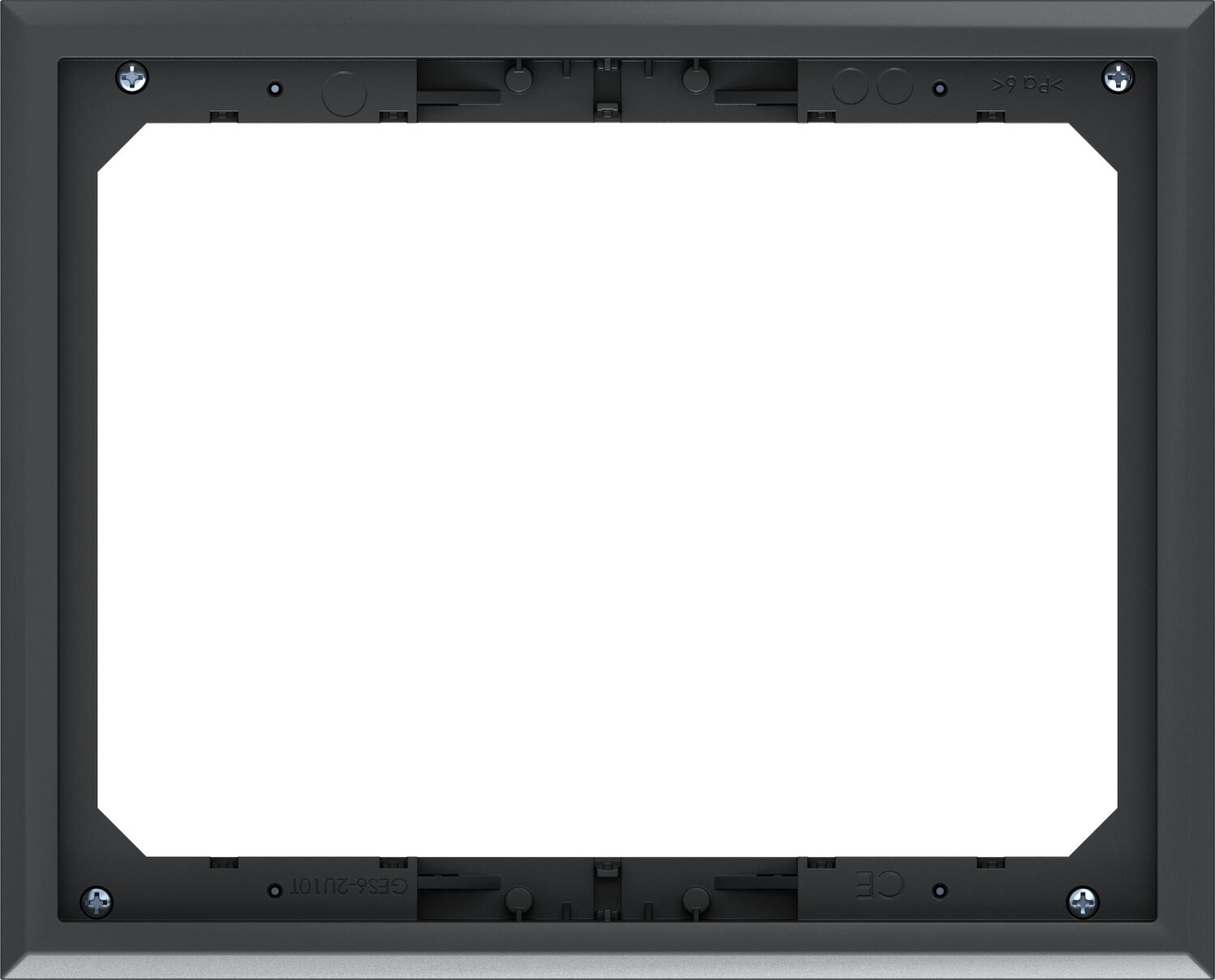

Кутия за вграждане на контакти GES6, с пружинен плъзгач
Кат. № 7405322 | Електронен артикулен номер (EAN) 4012195883623
- Описание на продукта
-
Описание на продуктаКутия за вграждане на контакти, с пружинен плъзгач, за до 9 единични контакта Modul 45 в 3 универсални носача UT3, приложение в канални системи и системни подове на закрито.
Вдлъбнатина за подовата настилка в капака с дълбочина 5 mm, с възможност за настройване при необходимост на 3, 8 или 10 mm.
Service outlet with locking slider, 3-compartment, for the installation of MT6 mounting support. Three type APMT2 cover plates can be installed.
Floor covering recess in the hinged cover pre-adjusted to 5 mm, if necessary adjustable to 3, 8 or 10 mm.
-
- Технически данни
-
Технически данни

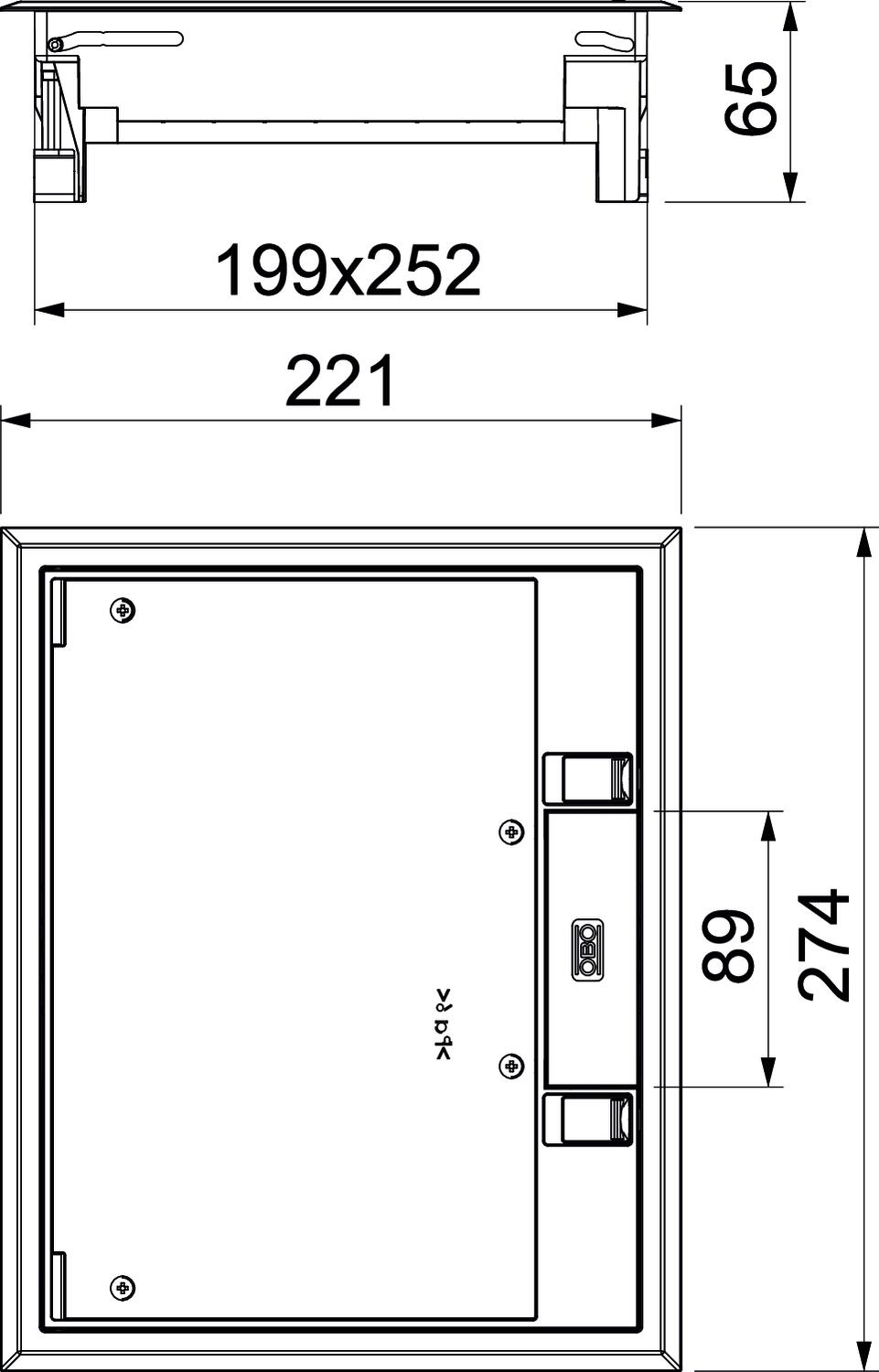

CO₂ отпечатък (GWP) от люлка до портата 4,0824 кг CO₂e / 1 брой Брой на конзолите 3 Брой на контактите, които могат да се вграждат 9 Вертикално натоварване, голяма повърхност до 3 000 N Вертикално натоварване, малка повърхност до 2 000 N Височина 65 mm Височина на пода мин. 73 mm Възможност за монтаж на уплътнение не Външен размер - дължина 221 mm Външен размер - ширина 274 mm Дебелина на подовата настилка 5 mm Дълбочина на вграждане 73 mm Дължина 221 mm Изпълнение правоъгълно Изпълнение за тежки товари не Изпълнение кабелен излаз Подвижен отвор за шнура Материал Полиамид Механизъм за отваряне Пружинен плъзгач Номинален размер на модулите за вграждане на контакти 6 Носач за конзоли да Подходящ за вграждане в двойни подове да Подходящ за вграждане в кухи подове да Подходящ за мокро почистване не Подходящ за подподов канал да Почистване на пода сух Предпазни рамки на подовата настилка да Размер за вграждане - дължина 201 mm Размер за вграждане - ширина 253 mm Размери 274x221x66 Разрешителни VDE Рамково изпълнение Предпазна рамка за подова настилка С вдлъбнатина за подова настилка да Степен на защита (IP) в състояние на покой IP40 Степен на защита (IP) при употреба IP20 Степен на защита IK код IK08 Тип система на вграждане UT3 Цвят графитено черно; RAL 9011 Шаблонна височина на замазка мин. 73 mm Ширина 274 mm - Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Универсален носач UT3, с рамка за контакти Modul 45®, системна дължина 165 mm
UT3 45 3 7408723 1 Брой - Изтегляния
-
Спецификация GES6-2U10T 9011 / 7405322 , 0.24MB , pdfЕС Декларация за съответствие GES6-2U10T 9011 / 7405322 , 0.16MB , pdfРъководство за монтаж Ръководство за монтаж GES 2U , 0.19MB , pdfЗа този продукт няма текстове за обява за поръчка
