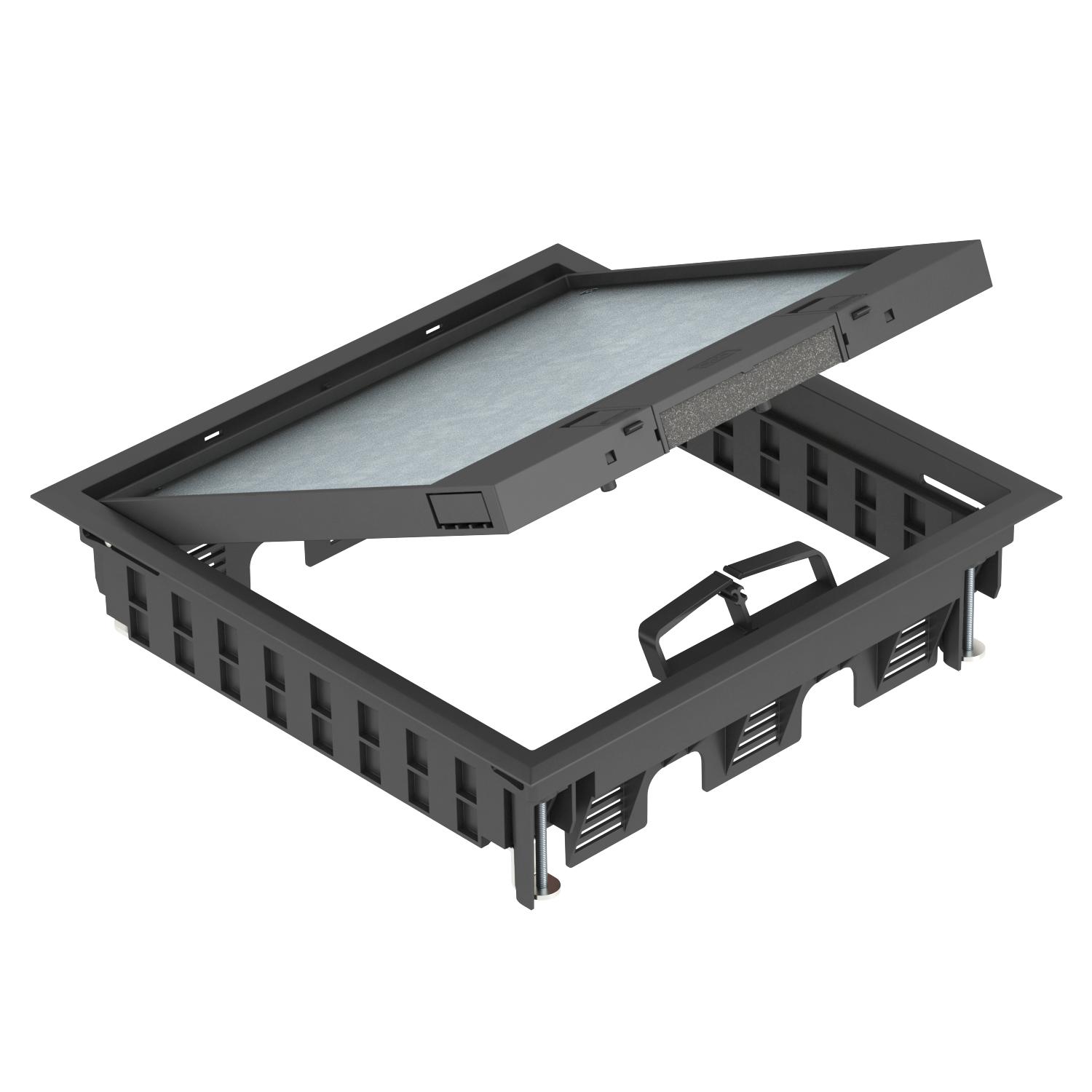

Кутия за вграждане на контакти GES9-3S, с пружинен плъзгач
Кат. № 7405085 | Електронен артикулен номер (EAN) 4012196460557
- Описание на продукта
-
Описание на продуктаКутия за вграждане на контакти, с пружинен плъзгач, за до 12 единични контакта Modul 45 в 3 универсални носача UT4, приложение в канални системи и системни подове на закрито.
Вдлъбнатина за подовата настилка в капака с дълбочина 5 mm, с възможност за настройване при необходимост на 10 mm.
Кутия за вграждане на контакти, 3-секционна, за вграждане на монтажен носач MT9. С възможност за монтаж на 3 монтажни рамки APMT5.
Вдлъбнатина за подовата настилка в капака с дълбочина 5 mm, с възможност за настройване при необходимост на 10 mm.
-
- Технически данни
-
Технически данни
Брой на конзолите 3 Брой на контактите, които могат да се вграждат 12 Вертикално натоварване, голяма повърхност до 5 000 N Вертикално натоварване, малка повърхност до 3 000 N Височина 67 mm Височина на пода мин. 73 mm Възможност за монтаж на уплътнение не Външен размер - дължина 264 mm Външен размер - ширина 264 mm Дебелина на подовата настилка 5 mm Дълбочина на вграждане 73 mm Изпълнение квадратно Изпълнение за тежки товари не Изпълнение кабелен излаз Подвижен отвор за шнура Материал Полиамид Механизъм за отваряне Пружинен плъзгач Номинален размер на модулите за вграждане на контакти 9 Носач за конзоли да Подходящ за вграждане в двойни подове да Подходящ за вграждане в кухи подове да Подходящ за мокро почистване не Подходящ за подподов канал да Подходящи за подподов канал с монолитно покритие да Подходящи за подравнен с пода затворен подподов канал не Почистване на пода сух Предпазни рамки на подовата настилка да Размер h 73 mm Размер за вграждане - дължина 244 mm Размер за вграждане - ширина 244 mm Размери 264x264x67 Разрешителни VDE Рамково изпълнение Предпазна рамка за подова настилка С вдлъбнатина за подова настилка да Степен на защита (IP) в състояние на покой IP40 Степен на защита (IP) при употреба IP20 Степен на защита IK код IK08 Тип система на вграждане UT4 Цвят графитено черно; RAL 9011 - Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Универсална конзола UT4, с рамка за контакти Modul 45®, дължина 208 mm
UT4 45 4 7408727 1 Брой - Изтегляния
-
Спецификация GES9-3S U 9011 / 7405085 , 0.24MB , pdfЕС Декларация за съответствие GES9-3S U 9011 / 7405085 , 0.13MB , pdfREACH Декларация за съответствие GES9-3S U 9011 / 7405085 , 0.12MB , pdfRoHS Декларация за съответствие GES9-3S U 9011 / 7405085 , 0.13MB , pdfРъководство за монтаж Service outlet for universal mounting GES9-3B GES-3S , 4.68MB , pdf
