Носеща скара за осветителни тела FS 3000 | 75 | 0,75 | | Стомана | Лентово поцинкованe

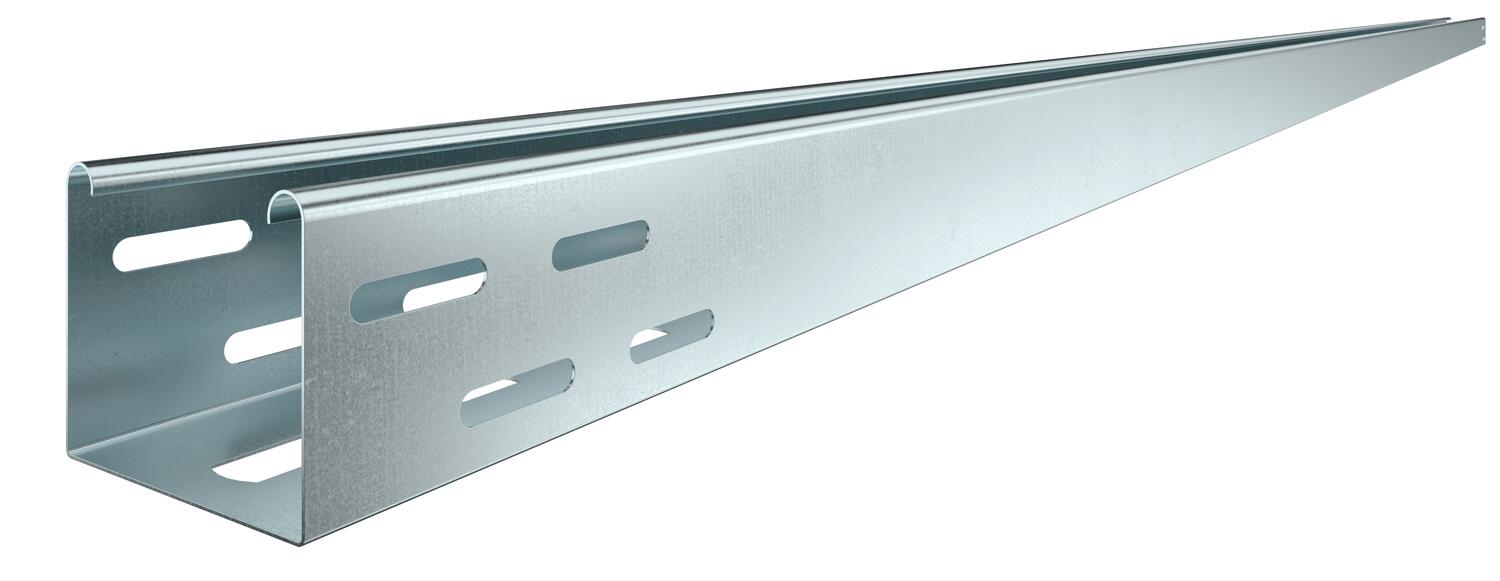

Носеща скара за осветителни тела FS

Кат. № 6055810 | Електронен артикулен номер (EAN) 4012196943876

Кат. № / Тип

Дължина

Ширина	75 mm

Дебелина на ламарината	0,75 mm

Материал	Стомана

Повърхност	Лентово поцинкованe

Описание на продукта

Описание на продукта

Носеща скара за осветителни тела с перфорирано дъно, за полагане на кабели и за монтаж на осветителни тела.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.

Технически данни

Технически данни

Вид на съединителя система за носене на кабели	завинтено
Височина	60 mm
Дебелина на ламарината	0,75 mm
Дължина	3000 mm
Изпълнение съединител	без съединители
Материал	Стомана
Монтажни отвори в основата	да
Неръждаема стомана, байцвана	не
Отстояние 1,5 м	0,8 kN/m
Отстояние 2,0 м	0,55 kN/m

Отстояние 2,5 м	0,35 kN/m
Отстояние 3,0 м	0,25 kN/m
Повърхност	Лентово поцинкованe
Полезно сечение	42 cm²
Размери	60x75x3000
Странична перфорация	да
Тип тест на натоварване по IEC 61537	Тип II
Цвят	цвят цинк
Ширина	75 mm

Технически данни

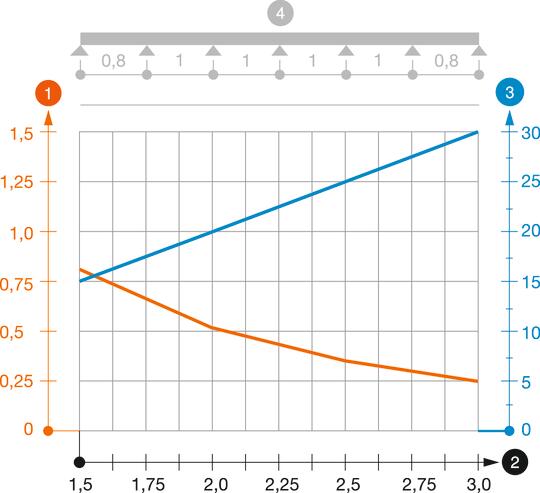

Диаграма на натоварване на носеща скара за осветителни тела тип LTR

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Всички типове

Всички типове

Тип	Дължина	Ширина	Дебелина на ламарината	Материал	Повърхност	Кат. №	Количество	мин. VKE
LTR 3000 FS	3000 mm	75 mm	0,75 mm	Стомана	Лентово поцинкованe	6055810	m	3 m
LTR 6000 FS	6000 mm	75 mm	0,75 mm	Стомана	Лентово поцинкованe	6055812	m	6 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Капак със затварящи ключета FS	DRL 075 FS	6052029	m	3 m
Комплект надлъжни съединители 60 FS	RV 607 FS	6068150	Брой	10 Брой
Средно окачване за носеща скара за осветителни тела FS	MAH LTR FS	6358810	Брой	25 Брой
