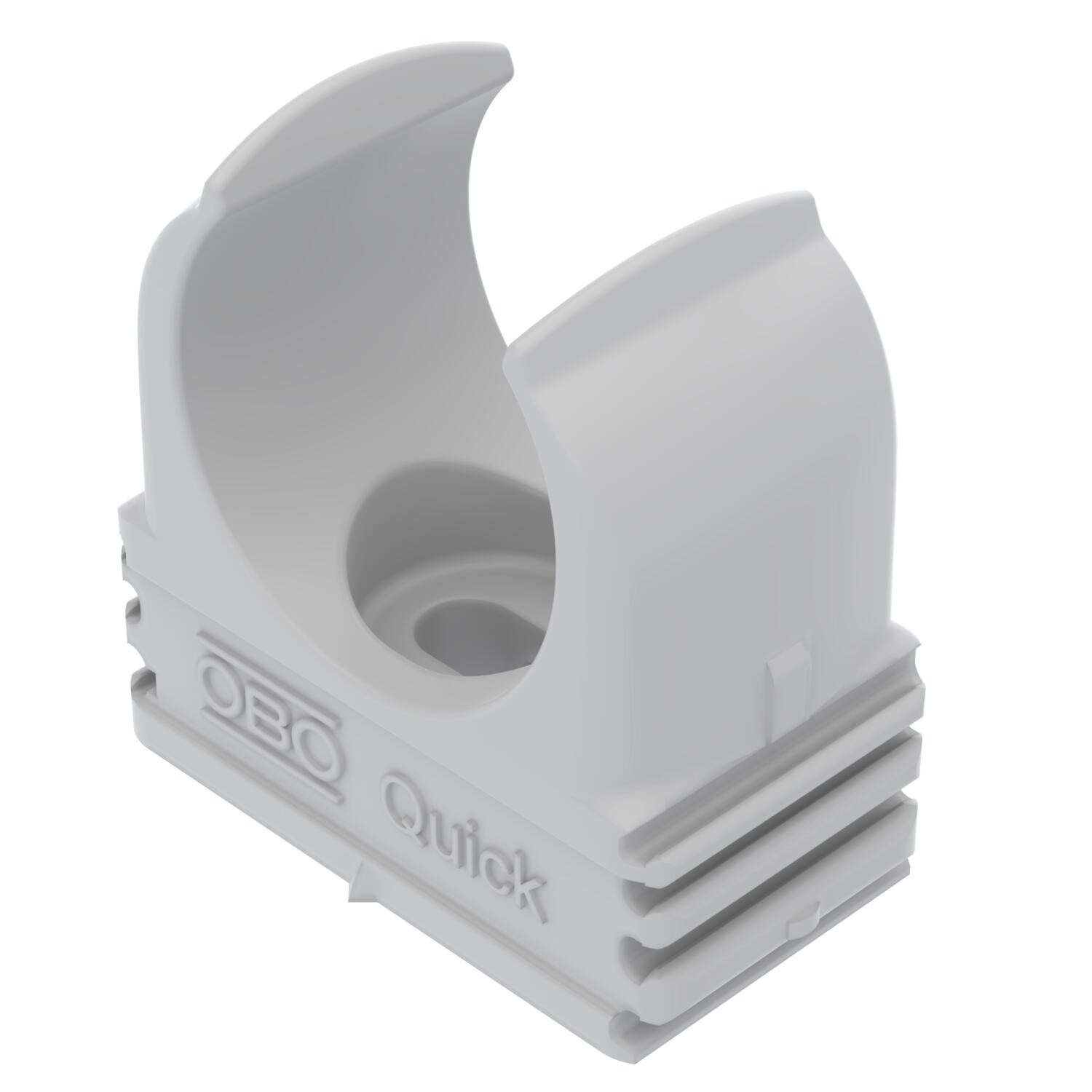

Quick-скоба, светлосива
Кат. № 2149010 | Електронен артикулен номер (EAN) 4012195583936
- Описание на продукта
-
Описание на продукта
Скоба "OBO Quick" тип 2955/...: предназначена за всички метрични стоманени инсталационни тръби, както и за леки и тежки метрични изолационни тръби. Подходяща за закрепване на "OBO Quick-Pipe".
Помощни средства за центриране на тръбите дават възможност за оптимално поставяне на тръбите и завъртат скобата автоматично в правилната позиция.
Универсална възможност за закрепване; подравняване със скоби OBO Multi-Quick и starQuick
Продълговат отвор за странично напасване при монтаж със самонарязващ винт или набивен дюбел.
Размер M16-M32 може да бъде завинтван върху резба M6.
Препоръчано разстояние за закрепване 50-60 cм, максимални стойности за усилие за изваждане F при 20 °C температура - виж таблицата
-
- Технически данни
-
Технически данни
UV-устойчив не без халогени да Брой кабели/тръби 1 Вид закрепване С болт през отвор Затворена система не Материал Полипропилен Номинален размер/текст M20 Обхват на захващане D макс. 20 mm Обхват на захващане D мин. 20 mm Размер E 9 mm Размер h 10 mm Размер H 29,5 mm Размер A 30,3 mm Размер B 16 mm Размер C 14 mm Размер D 19,4 mm Размер F 4,2 mm Размери M20 Разрушаващ товар 0,09 kN С вложка не С възможност за подреждане да Стойности на усилие за изваждане 75 N Цвят светлосиво; RAL 7035 - Всички типове
